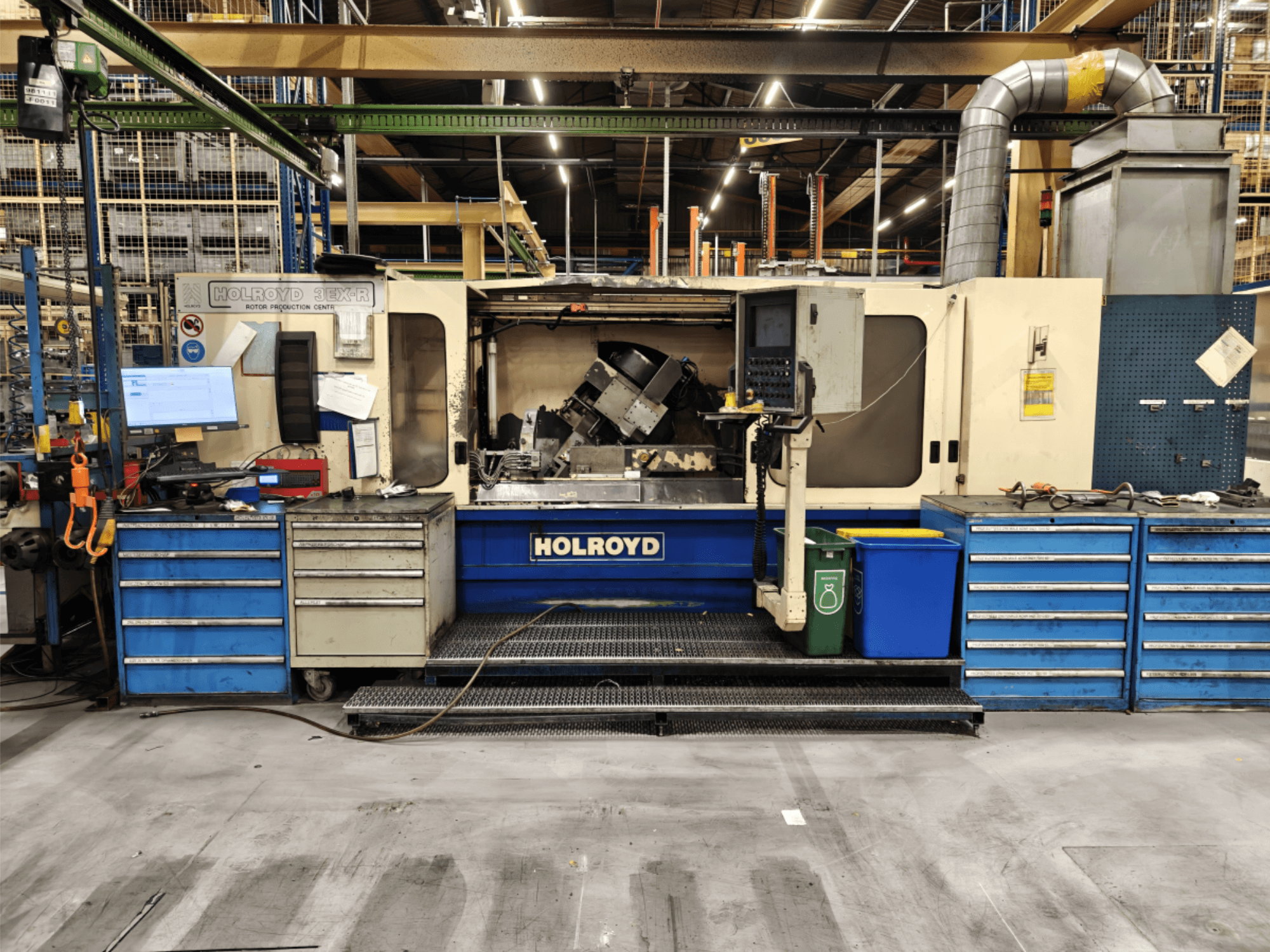

Machine-outil Holroyd 3EX-R dans un atelier, vue de face, montrant le panneau de commande, le stockage des outils et la zone de travail à l'intérieur.

Merci de votre visite

Cette machine a été vendue récemment. Explorez des machines similaires disponibles ou envoyez-nous une demande.

Voir toutes les machines similaires

Voir les machines similaires

HOLROYD 3EX-R

Galerie de photos

HOLROYD - 3EX-RBE-OTH-OTH-1999-00001

Vendu

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils
➤ Used Other 3EX-R - Machine Tool For Sale | gindumac.com

Afficher dans la langue d'origine

Cette fraiseuse de profil de rotor CNC Holroyd 3EX-R à 4 axes a été fabriquée en 1999. Elle se caractérise par un diamètre maximal de la pièce d'environ 350 mm et une capacité de longueur de 1 550 mm, ce qui la rend adaptée à l'usinage de rotor et d'arbre de haute précision. Si vous cherchez à obtenir des capacités de fraisage de haute qualité, considérez la machine Holroyd 3EX-R que nous avons à vendre. Contactez-nous pour plus d'informations sur cette machine.

Vue d'ensemble

marque: HOLROYD
année: 1999
MODÈLE: 3EX-R
type d'application: Autres machines-outils
Emplacement: Belgique
type de machine: Machine-outil

Informations techniques - HOLROYD 3EX-R

Dimensions

Longueur de la machine: 7700 mm
Poids de la machine: 13000 kg
Largeur de la machine: 6670 mm

Mouvement

Nombre d’axes: 4

Spécification technique

Vitesse de broche: 500 RPM

Informations supplémentaires

Type de machine : Centre de production de rotors Holroyd 3EX-R CNC
Diamètre de travail maximum : 350 mm
Diamètre de travail minimum : 100 mm
Longueur maximale (du mandrin de la broche de travail au centre de la contre-pointe) : 1550 mm
Course maximale de la boîte de vitesses de la tête de travail : 1160 mm
Longueur maximale (du nez de la broche de travail à l'axe de la broche de coupe) : 1363 mm
Distance minimale (du nez de la broche de travail à l'axe de la broche de coupe) : 203 mm
Distance maximale (de l'axe de la broche de travail à l'axe de la broche de coupe) : 460 mm
Distance minimale (axe de la broche de travail à l'axe de la broche de coupe) : 160 mm
Gamme de fils : 10-2000 mm
Gamme de vitesses d'avance (le long de l'hélice) : 25-1000 mm/min
Vitesse de déplacement rapide (traversée) : 10 000 mm/min
Vitesse de déplacement rapide (entrée) : 4 000 mm/min
Vitesse de la broche de la tête de travail : 0,5-5 tr/min
Course du fourreau de la contre-pointe : 150 mm
Gamme de vitesses de la broche de la fraise : 50-500 TR/MIN
Diamètre maximum de la fraise : 400 mm
Diamètre recommandé de la fraise : 250 mm
Largeur maximale de l'outil de coupe : 160 mm
Interface de la broche de coupe : ISO 50 Type "B" ("ANSI")
Réglage de l'angle de la broche de coupe par rapport à l'horizontale : $0pm55^{\circ}$
Répétabilité de la position d'alimentation : 0,005 mm
Précision de division de la machine (sur 250 dia) : 0,010 mm
Précision d'avance de la machine (sur 300 mm) : 0,010 mm
Puissance du moteur d'entraînement de la fraise : 63 KW (1500-2500 RPM)
Poids approximatif (machine seule) : 13 000 kg
Surface au sol approximative : $7,700 \ fois 6,670$ mm
Alimentation électrique : C.A. triphasé (variation maximale de +/- 6 % par rapport à la valeur nominale)
Caractéristiques incluses : Fraisage en montée, cycle de fraisage multipasse, coupe conique, équipement de fraise en carbure de tungstène, contre-pointe hydraulique, unité de filtration à recirculation, système de lubrification automatique, vis à billes calibrées à recirculation, éclairage de la machine, armoire de commande climatisée.
Commande CNC : système en boucle fermée conçu par Holroyd avec stockage de disques de 3,5 pouces et diagnostics automatiques.

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

** L'étendue de livraison standard comprend uniquement la machine de base. Les accessoires et les équipements périphériques ne sont expressément confirmés qu'au cours du processus d'achat, par des accords contraignants.
