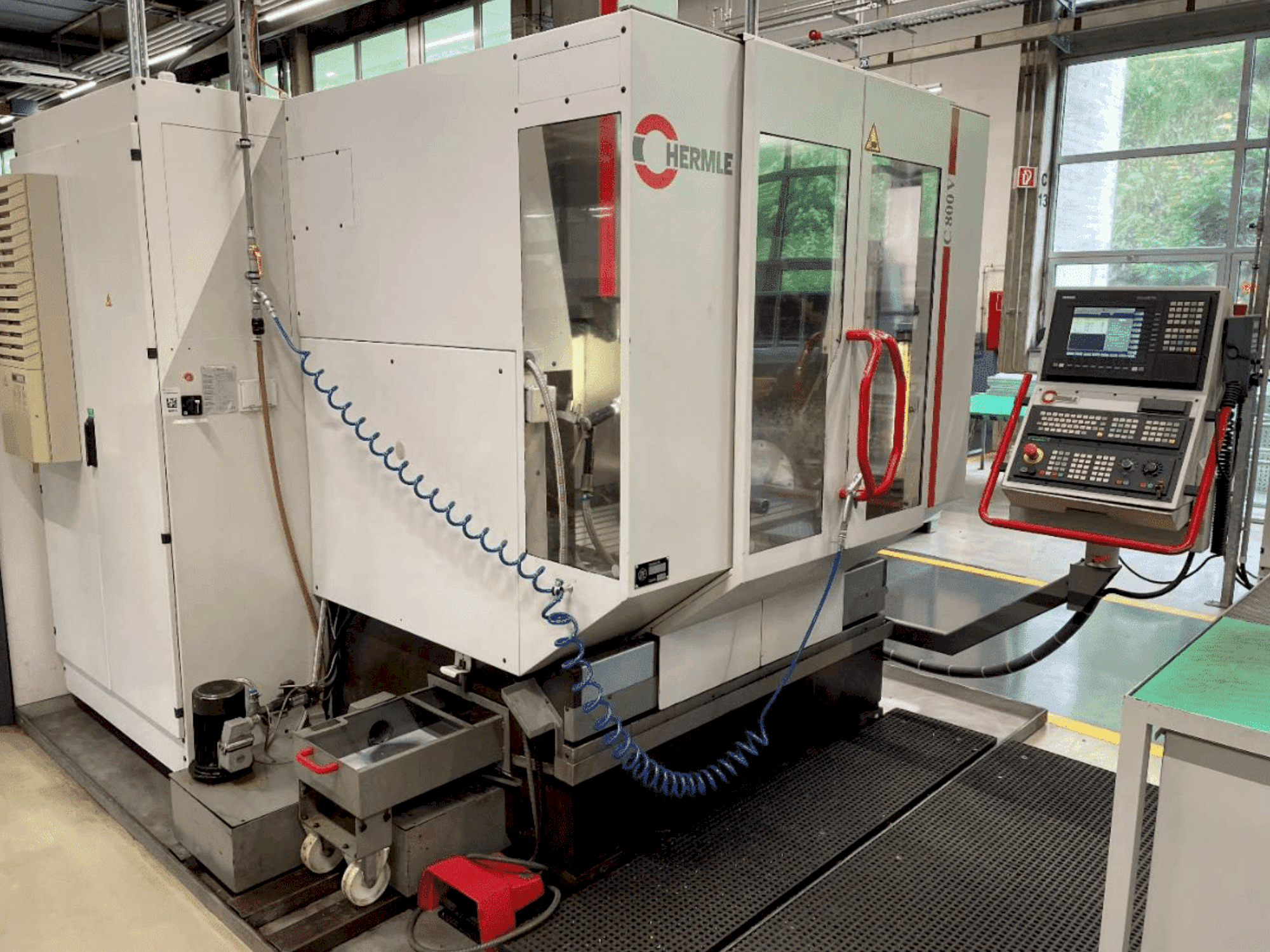

HERMLE - C800VDE-MIL-HER-1999-00003

Avantages de la machine

Avantages techniques de la machine

• Réservoir de liquide de refroidissement : 300 l ; 40 l/min à 3 bar

• Dimensions de la table : surface de travail d'environ 1000 mm x 560 mm

• Encombrement : 4. 5 x 3. 3 m

• Unités disponibles : 2

Informations supplémentaires

Machine encore sous tension

Des pièces pesant jusqu'à 1500 kg peuvent être usinées avec une zone de serrage maximale de 1000 x 560 mm.
Changeur d'outils avec un total de 30 positions de magasin

Réservoir de liquide de refroidissement de 300 litres

Table de serrage

1000 x 560 mm

Système de commande

Commande par écran Siemens S 840 D

Système d'arrosage - lubrification

Capacité du réservoir de liquide de refroidissement : 300 litres

Débit/pression : 40 L/min à 3 bar

Lubrification automatique - décentralisée avec distributeur de graisse

Pneumatique :

Raccordement d'air comprimé p ≥ 6,0 bar

Consommation d'air comprimé à 6,0 bar (standard) : environ 9,0 Nm³/h

Consommation d'air comprimé avec un dispositif de purge supplémentaire à 6,0 bar :

+ env. 58 Nm³/h

Consommation d'air comprimé avec broche SF supplémentaire à 6,0 bar :

+ env. 26 Nm³/h

Système électrique :

Tension de service : 400 V ; 3 PH : 50 Hz

Tension de commande : 220 V AG ; 24 V DC

Puissance totale connectée (machine standard 8000 ou 15000 tr/min) 32 kVA

Charge totale connectée (avec alimentation interne en liquide de refroidissement ou autres options électriques) 43 kVA

Section de câble 16 mm²

Protection par fusible 63 A

Dimensions - Poids

HERMLE C 800 V - avec boîtier de protection (L x l x H) 2,70 × 2,21 × 2,93 m

Encombrement (L x l) 4,50 × 3,50 m

Poids total environ 7200 kg

Changeur d'outils Pick-up avec 30 positions d'outils dans le magasin circulaire

Puissance du moteur de la broche à 100 % du cycle de travail 10,5 kW

Vitesse de rotation : Vitesse de rotation de la broche réglable en continu 20 ... 8000 tr/min

Porte-outil ISO 40 similaire à DIN 2079

Serrage de l'outil hydromécanique, force de serrage à 8000 tr/min min*' 11 kN

Serrage de l'outil : hydromécanique, force de serrage à 15 000 min* 9,3 kN

Diamètre de la broche au niveau du palier avant : 70 mm

Entraînement de l'avance

Moteurs d'avance individuels pour chaque axe - triphasés (sans balais) :

Plage d'avance en X, Y et 2 : manuelle / commandée par programme :

1 ... 2 000 / 30 000 mm/min

Force d'avance sur tous les axes (à un taux d'utilisation de 80 %) : 8,000 N

Déplacement sur les axes X-Y-Z : 35 m/min

Utilisation de fonte minérale (amortissement de la machine 8 fois supérieur), pas de boîte de vitesses,

Toit, silencieux d'air comprimé, etc. en option.

Eclairage

Eclairage de la machine par 2 lampes halogènes > 500 lux

Plage de travail

Axe X longitudinal : 800 mm

Axe Y transversal : 600 mm

Axe vertical Z : 500 mm mm

Système de mesure

Mesure directe X, Y, Z :

Résolution 0,1 µm

Unité d'entrée 0,1 µm

Incrément 0,1 µm
