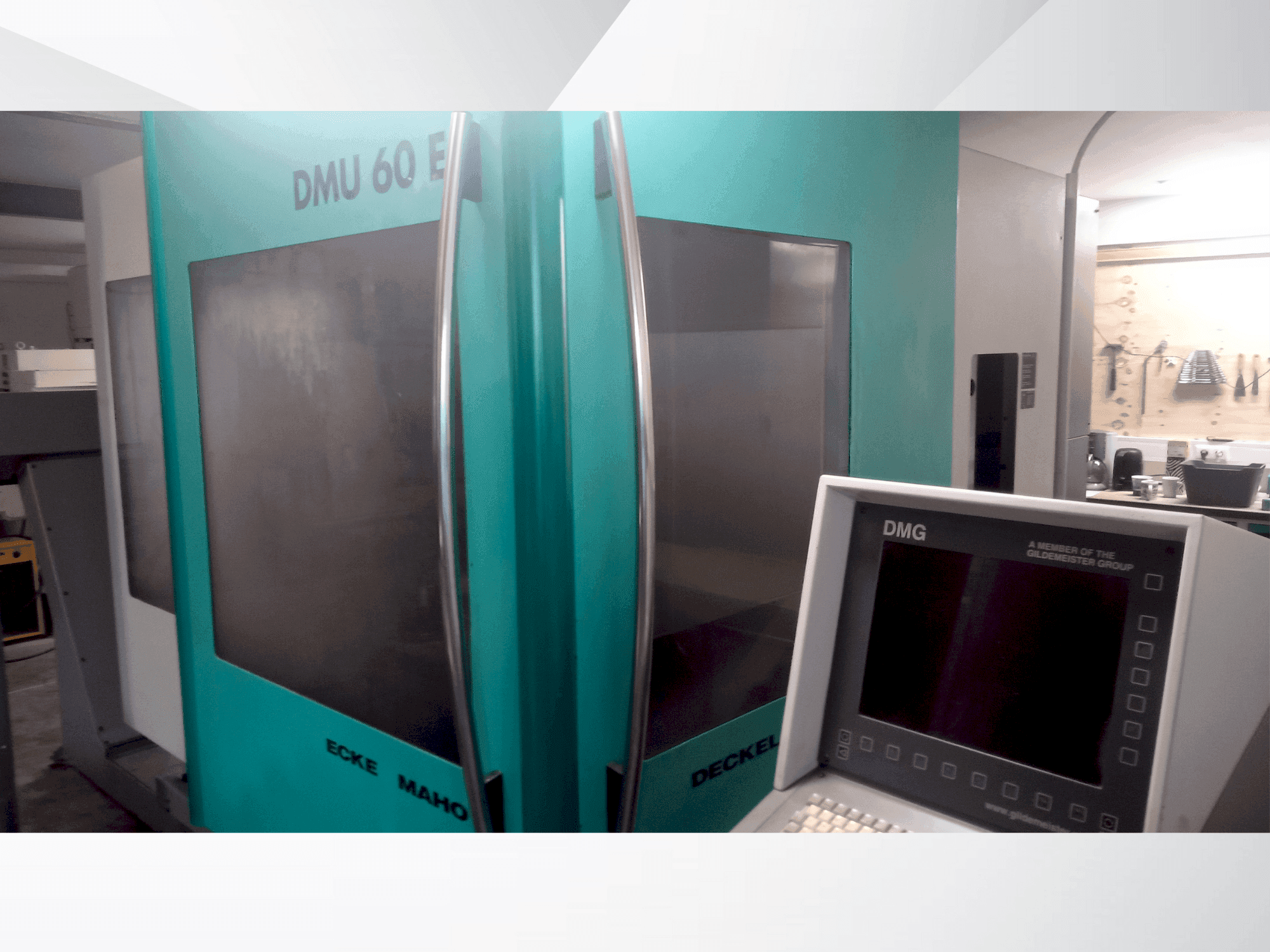

DECKEL MAHO - DMU 60 EDE-MIL-DEC-1999-00009

Équipement supplémentaire

• 24 emplacements d'outils
• 1 x étau inclus (photo)
• Horloge à 0 point incluse (pour mesurer x,y, z) (image)
• pas d'outils inclus

Avantages de la machine

Avantages techniques de la machine

• Convoyeur à copeaux

Informations supplémentaires

Les potentiomètres d'avance et d'avance rapide ainsi que le système de mesure de la course de l'axe X doivent être remplacés // Entraînement principal (sans boîte de vitesses)/ Entraînement : Servomoteur à courant alternatif avec technologie numérique/ Vitesse de rotation de la broche : Programmable en continu : 20 - 12.000 min-¹/ En mode réglage : 20 - 800 min-¹/ Couple/puissance : voir diagramme (rendement pris en compte)./ Note : Les spécifications s'appliquent à une sous-tension de 350 V (400 V -10%) avec le système d'inverseur de Heidenhain (N control)./ Entraînement de l'alimentation : Axes : X, Y, Z (servomoteurs AC en technologie numérique)/ Axe Z : Avec embrayage de protection contre les collisions/ Vitesse d'avance (X, Y, Z) : 20 - 10 000 mm/min/ Vitesse d'avance (X, Y, Z) : 20 - 10 000 mm/min/ Déplacement rapide : Axes X, Y : 18 m/min/ Axe Z : 15 m/min/ Mode de réglage (X, Y, Z) : 20 - 2 000 mm/min/ Directions de mouvement et précision : Système de mesure de la position : Résolution (X, Y, Z) : 0,001 mm/ Résolution d'entrée (X, Y, Z) : 0,001 mm/ Tolérance de position (X, Y, Z) : ±0,010 mm/ Plage de travail (déplacement) : Axe X : 500 mm/ Axe Y : 525 mm/ Axe Z : 500 mm/ Informations complémentaires : Puissance : 26 kVA (référence à l'alimentation électrique)/ Interface : RS-232C / RS-422 (230V/1A)/ Tête de broche : SK 40 DIN 2079/ Changeur d'outils avec magasin (option, uniquement vertical)/ Positions du magasin 25 pc/ Diamètre max. de l'outil/ -80mm lorsque tous les emplacements sont occupés/ -avec des fentes voisines libres 160mm/ longueur max. de l'outil à partir du nez de la broche 315mm/ poids max. de l'outil avec changement d'outil automatique 8kg/ poids total max. de l'outil 100kg/ Air comprimé nécessaire environ 5,5 - 8,0 bar/ Table de travail/ Table rigide : surface de serrage 1000 x 543mm/ distance des rainures en T 63mm/ Nombre de rainures en T / taille 8/14 H7 pc/ Charge admissible des tables de travail/ Table rigide 350kg
