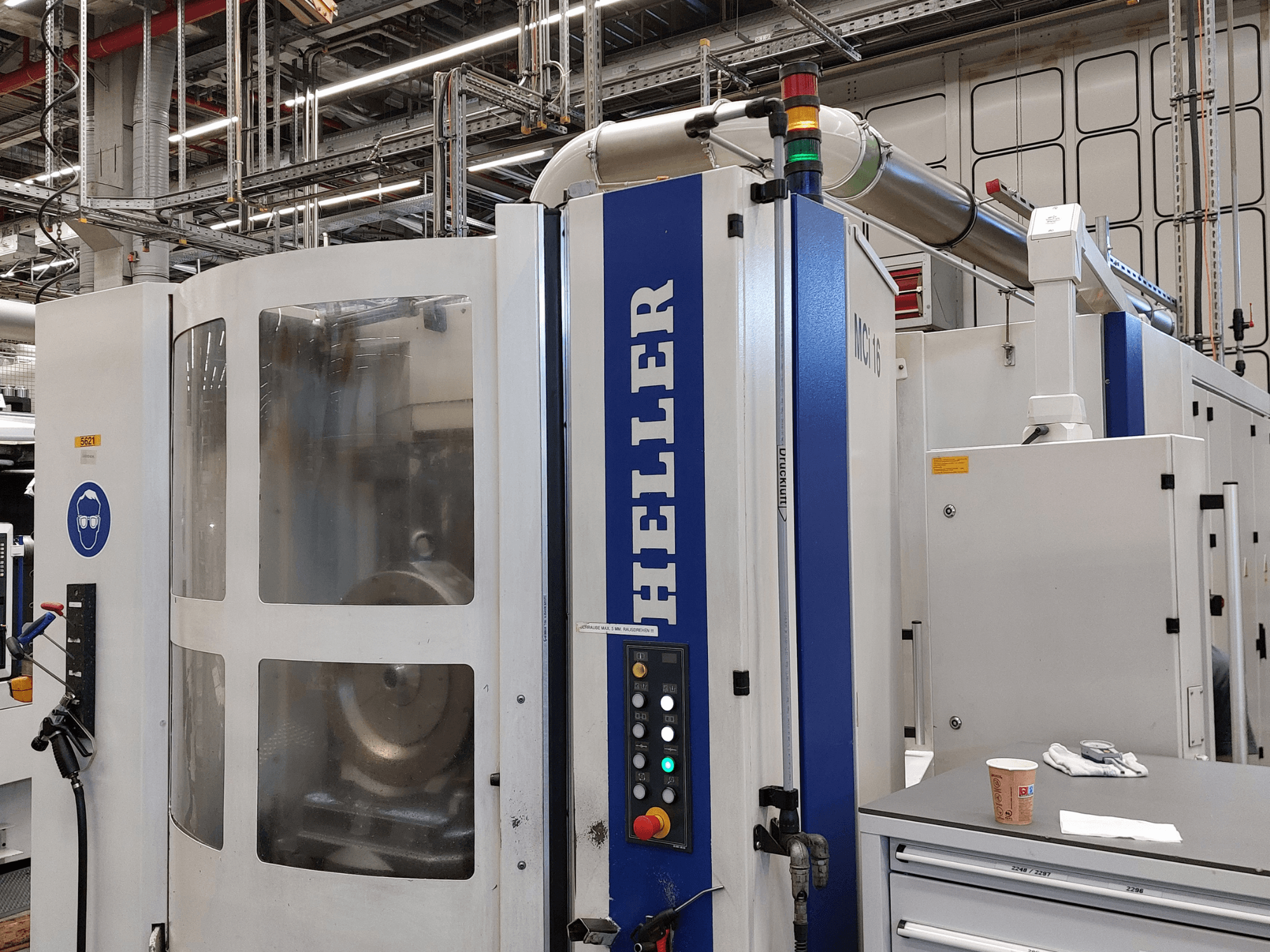

HELLER - MCI 16DE-MIL-HEL-2005-00005

- Tension : 400 V

- Fréquence : 50 Hz

- Courant nominal : 99 A

- Puissance totale connectée : environ 69 kVA

- Vitesses d'avance (X, Y, Z) : 1 - 60 000 mm/min

- Déplacement rapide (X, Y, Z) : 60 000 mm/min

- Accélération (X, Y, Z) : 10,0 m/s²

- Précision d'indexation de la table rotative : 360 x 1°, précision 6"

- Force de serrage maximale de la table rotative : 500 daN

- Couple tangentiel maximal de la table rotative : 10 000 Nm

- Moment de basculement maximal de la table rotative : 8 000 Nm

- Vitesse de l'axe B : 40 tr/min

- Dimensions du changeur de palettes : 400 × 500 mm, 61 filetages de fixation M12

- Capacité du magasin à chaîne d'outils : 40 emplacements

- Diamètre maximal des outils : 72 mm (toutes les poches occupées) / 150 mm (avec des poches adjacentes libres)

- Longueur maximale de l'outil : 320 mm

- Poids maximal de l'outil : 12 daN

- Puissance maximale de la broche (S6-40 %) : 38 kW (à partir de 1 500 tr/min)

- Couple maximal de la broche (S6-40 %) : 240 Nm (jusqu'à 1 500 tr/min)

- Vitesse maximale de la broche : 10 000 tr/min

- Système de mesure : direct avec échelles linéaires

- Tolérance de positionnement : 0,007 mm

- Capacité du réservoir de liquide de refroidissement : env. 1 500 L

- Équipements / fonctionnalités en option : unité de refroidissement centrale pour la broche et l'armoire, serrage hydraulique des pièces, dispositif de contrôle du faux-rond RLE1, contrôle mécanique de rupture de foret, système de lubrification-refroidissement avec convoyeur à copeaux, palpeur Renishaw, station de positionnement manuelle et rotative des pièces (4 x 90°)

- Éléments inclus : 2 dispositifs de serrage hydrauliques, 2 palettes de machine
