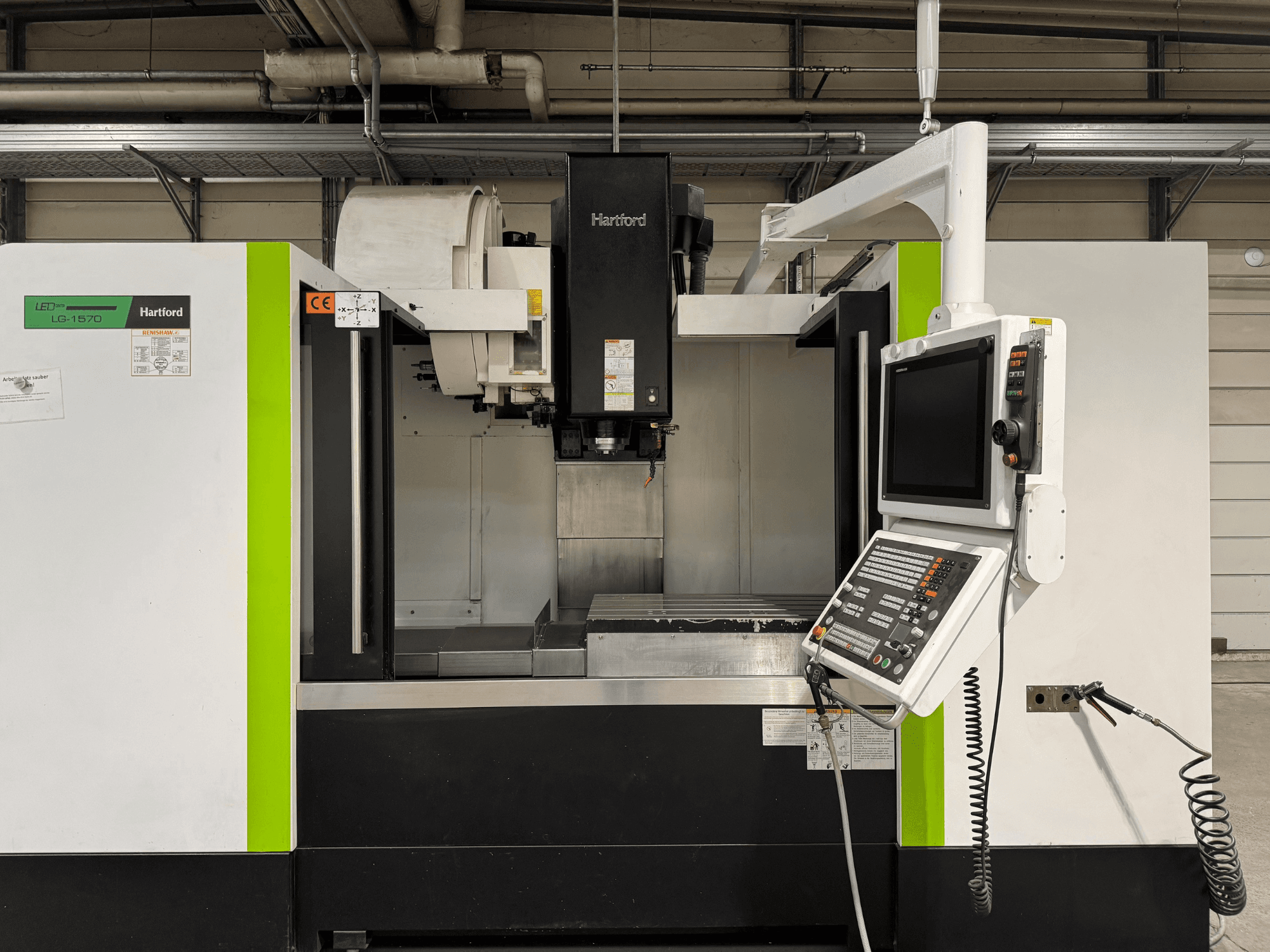

HARTFORD - LG 1570 TNC 640DE-MIL-HAR-2023-00001

- Configuration des fentes en T : 5 fentes, distance de 125 mm, taille de 18 mm

- Système de guidage : Rails de guidage à rouleaux linéaires améliorés sur les axes X, Y et Z (au lieu des guides à billes standard)

- Entraînements d'alimentation : Servomoteurs numériques avec vis à billes sur tous les axes

- Cône de la broche principale : SK40

- Entraînement de la broche principale : Moteur AC entraîné par poulie/courroie

- Couple max. Couple de la broche (M max) : 89 Nm

- Contrôle de la température de la broche : Circuit de refroidissement fermé avec unité de refroidissement de la broche séparée

- Type de changeur d'outils : Changeur d'outils automatique (ATC) avec bras double à changement rapide

- Capacité du magasin d'outils : 30 positions (ATC30)

- Diamètre max. Diamètre d'outil max : Ø75 mm (Ø150 mm si les positions adjacentes sont vides)

- Longueur max. Longueur d'outil : 300 mm

- Palpeur de pièce : Palpeur 3D (installé pour la mesure automatique du point zéro et de la position)

- Palpeur d'outil : Système de palpage de l'outil (installé sur la table pour la détection de la longueur, du diamètre et de la rupture de l'outil)

- Alimentation en liquide de refroidissement interne (IKZ) : Système de pompe à haute pression, max. 20 bars avec filtre à cartouche

- Alimentation en liquide de refroidissement externe (AKZ) : Système à buses multiples sur le nez de la broche

- Alimentation en air : Buse de refroidissement à air comprimé sur le nez de la broche et air central à travers la broche (programmable via les fonctions M)

- Gestion des copeaux : Espace de travail fermé avec lit incliné, système de rinçage des copeaux et convoyeur de copeaux à bande articulée longitudinale (hauteur de déchargement d'environ 1 200 mm, côté de déchargement : gauche).

- Caractéristiques de l'enceinte : Porte coulissante avant à contrôle électronique, portes battantes latérales avec fenêtres pour les pièces longues.

- Lubrification : Système de lubrification central entièrement automatique avec contrôle du niveau et avertissements CNC

- Éclairage de l'espace de travail : 2 lampes LED

- Équipement supplémentaire : Climatisation de l'armoire de commande, manivelle électronique, pistolet à air comprimé avec tuyau spiralé, pistolet manuel de rinçage du liquide de refroidissement.

- Schéma de couleurs : Noir (châssis, colonne, glissière verticale, réservoir de liquide de refroidissement, armoire, portes, convoyeur) et blanc (boîtier de l'armoire)
