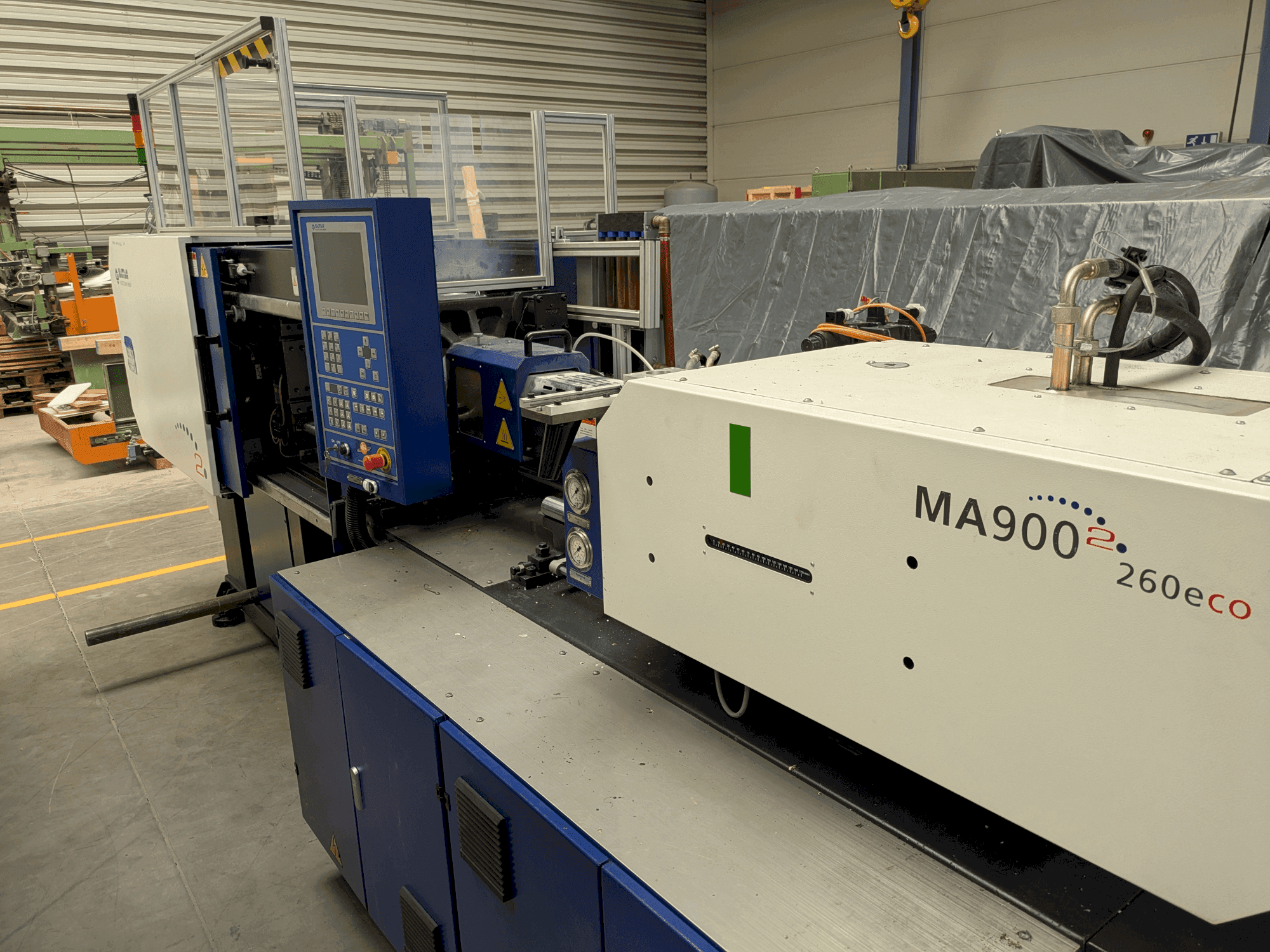

HAITIAN - MA900 II ecoDE-INJ-HAI-2016-00001

Capacité d'injection (PS) : 139 g

Capacité de plastification : 13,3 g/s

Puissance de chauffage : 7. 85 kw

Espacement des tirants (hxv) : 360 × 360 mm

Hauteur de filière disponible : 150 - 380 mm

Nombre d'éjecteurs : 5

Puissance du moteur de la pompe : 11 kw

Taille minimale du moule (l×l) : 250 × 250 mm

Espace d'installation requis : Il faut prévoir un espace libre d'au moins 1 m autour de la machine pour le fonctionnement et l'entretien.

Fondation de la machine et diagramme du tapis

Type de fondation : Fondation en béton armé recommandée.

Capacité de charge : Doit supporter un poids de machine ≥ 3,5 t.

Tolérance de niveau : La machine doit être installée sur une fondation de niveau (≤ 0,2 mm/m de pente).

Amortissement des vibrations : Utiliser des tampons anti-vibrations ou des plaques d'acier sous les pieds de la machine.

Exigences en matière de câbles et d'électricité

Puissance du moteur de la pompe : 11 kW

Puissance du chauffage : 7,85 kW

Puissance totale installée (environ) : ~19 kW

Alimentation électrique : Triphasée, typiquement 400V / 50Hz (vérifier les spécifications locales).

Recommandation pour le disjoncteur : ≥ 40 A (selon les normes locales).

Mise à la terre : Mise à la terre fiable requise (≤ 4 Ω de résistance).

Schéma de suspension des câbles : La machine doit être mise à niveau avant de connecter les câbles

Exigences en matière de refroidissement et d'hydraulique

Capacité du réservoir d'huile : 190 L (utiliser l'huile hydraulique recommandée ISO VG46).

Besoin en eau de refroidissement :

Pour le refroidisseur d'huile hydraulique

Pour les circuits de refroidissement du moule (4 passages d'eau fournis)

Qualité de l'eau : Propre, non corrosive, filtrée.

Pression de l'eau : 0,2 - 0,4 MPa

Conditions environnementales

Température ambiante : 5 - 40 °C

Humidité relative : ≤ 90 % (sans condensation)

Lieu d'installation : Intérieur, à l'abri des vibrations et de la poussière
