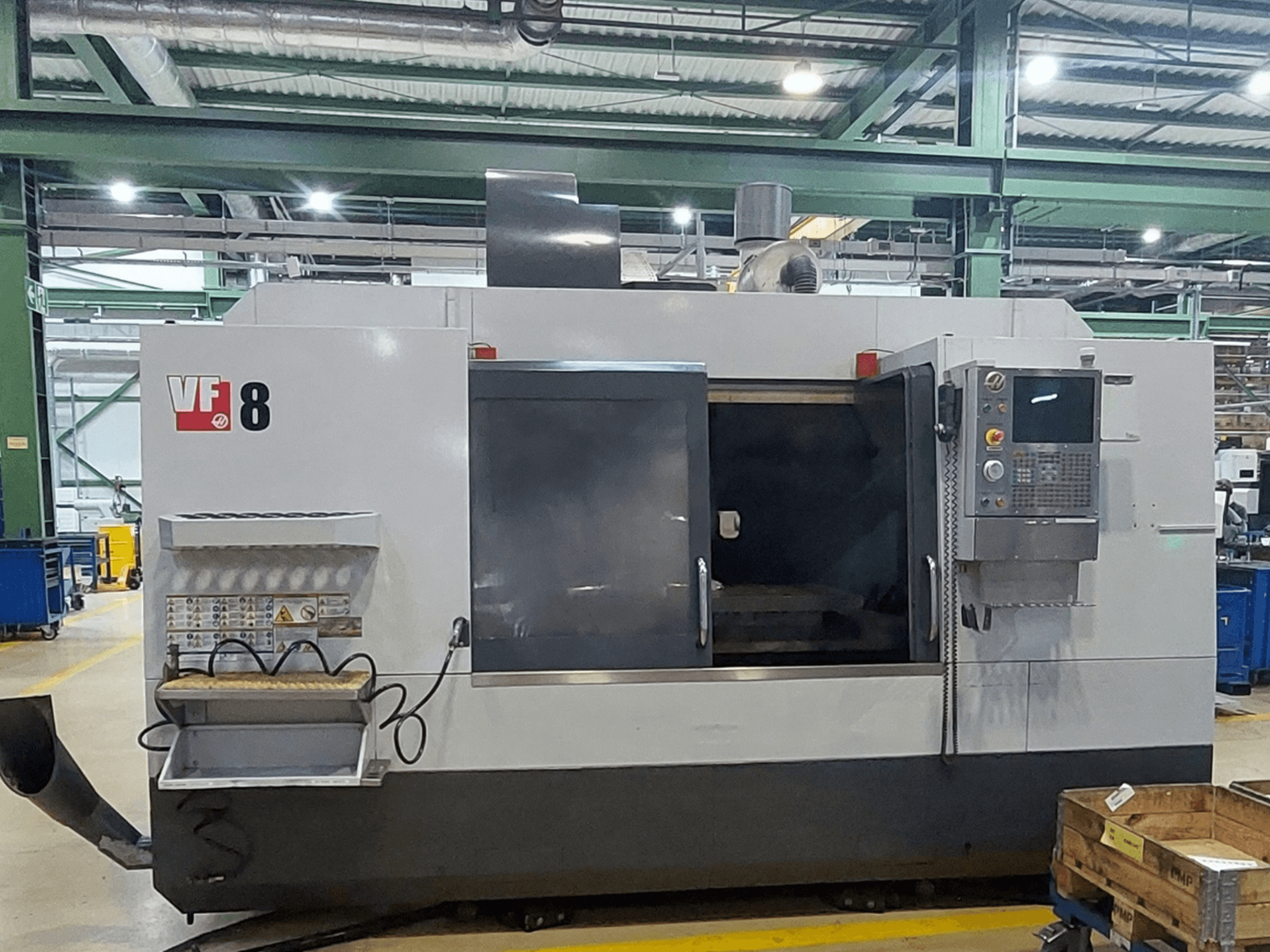

HAAS - VF-8PL-MIL-HAA-2015-00004

• Marquage CE : Oui (selon la plaque signalétique)

• Commande CNC

  • Commande CNC Haas, génération Classic

  • Écran LCD couleur 15 pouces

  • Port USB

  • Mémoire de programme : 1 Mo

  • Interrupteur à clé de verrouillage de la mémoire

  • Manette de commande à distance avec écran couleur

• Courses des axes et vitesses d'avance

  • Distance entre le bout de la broche et la table : 102–864 mm

  • Déplacement rapide (X/Y/Z) : 15,2 m/min

  • Vitesse d'avance de coupe maximale : 12,7 m/min

• Table de travail

  • Dimensions de la table : 1 626 × 914 mm

  • Charge maximale uniformément répartie sur la table : 1 814 kg

• Broche

  • Couple maximal : 122 Nm à 2 000 tr/min

  • Entraînement : entraînement direct en ligne avec commande vectorielle

  • Lubrification des roulements : injection d'air/d'huile

  • Refroidissement : par liquide

  • Taraudage rigide

• Changeur d'outils

  • Monté latéralement, à double bras

  • Diamètre maximal de l'outil (toutes les poches occupées) : 76 mm

  • Diamètre maximal de l'outil (emplacements adjacents vides) : 152 mm

  • Longueur maximale de l'outil à partir de la ligne de repère : 406 mm

  • Changement d'outil à outil : 2,8 s

  • Temps entre deux copeaux : 3,6 s

• Lubrifiant

  • Système de refroidissement par inondation

  • Capacité du réservoir de liquide de refroidissement : 360 litres

  • Buse de liquide de refroidissement programmable

• Électrique et pneumatique

  • Consommation électrique en continu : 28 kVA

  • Puissance absorbée de pointe : 40 kVA

  • Consommation d'air comprimé : 113 l/min à 6,9 bars

  • Conduite d'alimentation en air : 3/8 de pouce (≈10 mm)

• Dimensions et poids

  • Largeur, décharge de la vis à copeaux comprise : 4 801 mm

  • Profondeur hors tout : ≈3 480 mm

  • Hauteur avec changeur d'outils 24 + 1 : 2 972 mm

  • Largeur d'ouverture de la porte : 1 549 mm

  • Dimensions approximatives d'expédition sur palette : 4 900 × 3 070 × 3 300 mm

Équipement supplémentaire

• Vis sans fin automatique pour copeaux

• Plateforme opérateur à deux niveaux incluse : 1 842 × 570 × 318 mm
