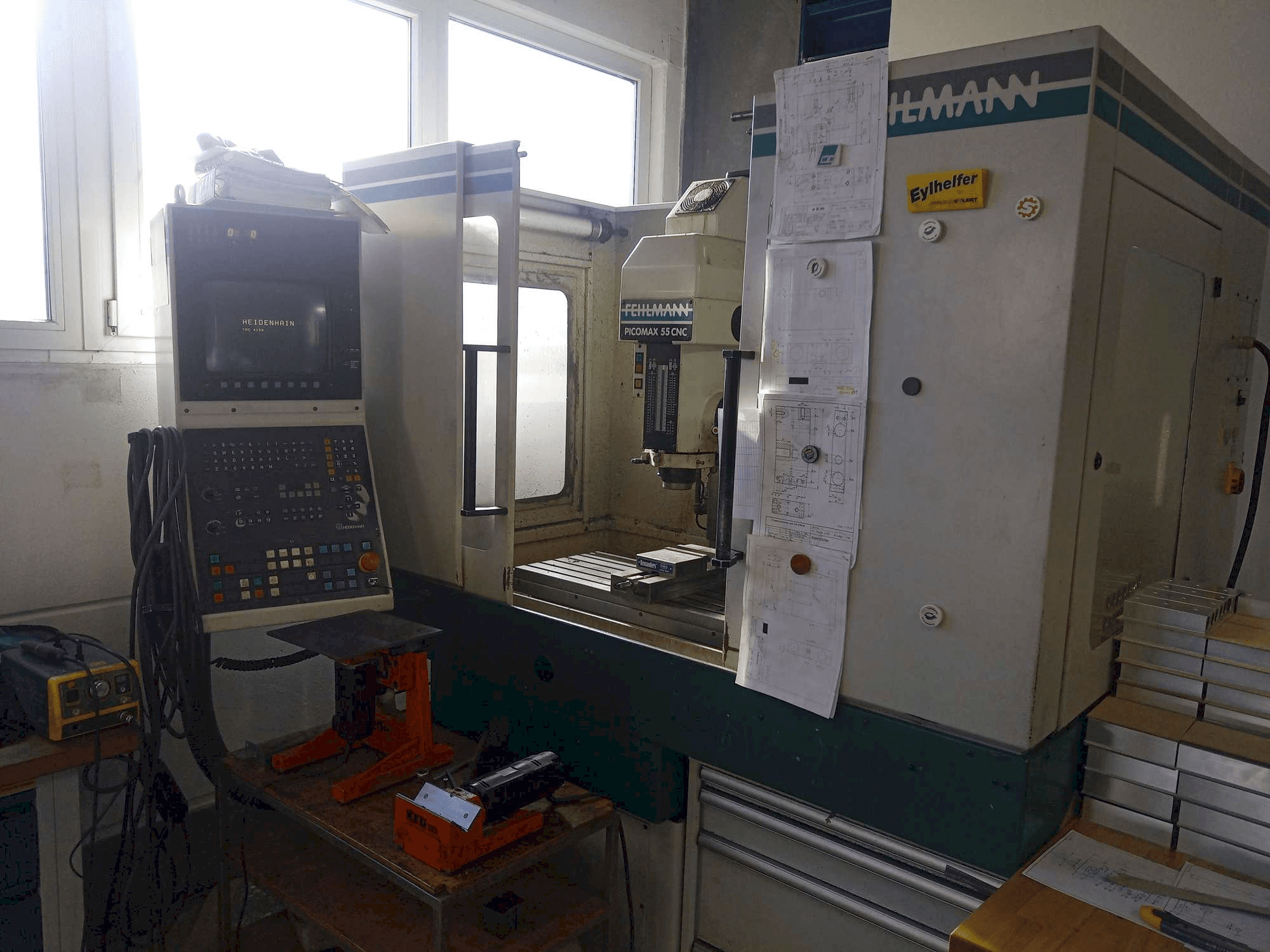

Vue de face de la machine FEHLMANN Picomax 55 CNC

Merci de votre visite

Cette machine a été vendue récemment. Explorez des machines similaires disponibles ou envoyez-nous une demande.

Voir toutes les machines similaires

Voir les machines similaires

FEHLMANN Picomax 55 CNC

Galerie de photos

FEHLMANN - Picomax 55 CNCDE-MIL-FEH-1998-00001

Vendu

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils
Fraiseuse CNC Fehlmann Picomax 55

Afficher dans la langue d'origine

Cette fraiseuse CNC Fehlmann Picomax 55 a été fabriquée en 1998 en Suisse. Elle est équipée d'une commande HEIDENHAIN 415B et possède 3 axes. La machine a une vitesse de broche de 10000 rpm.

Vue d'ensemble

marque: FEHLMANN
année: 1998
MODÈLE: Picomax 55 CNC
type d'application: Fraiseuse
Emplacement: Allemagne
type de machine: Centre d'usinage vertical
marque de l'unité de contrôle: HEIDENHAIN

Informations techniques - FEHLMANN Picomax 55 CNC

Unité de contrôle

Marque de contrôle: HEIDENHAIN
Modèle de contrôle: 415 B

Dimensions

Longueur de table: 885 mm
Charge de table: 50 kg
Largeur de table: 320 mm

Mouvement

Nombre d’axes: 3
Course de l’axe X: 500 mm
Course de l’axe Y: 250 mm
Course de l’axe Z: 160 mm

Spécification technique

Puissance de broche: 7 kW
Vitesse de broche: 10000 RPM

Informations supplémentaires

Avantages de la machine

Avantages qualitatifs de la machine

Précision (selon vdi / dgq 3441)
Tolérance de position p axe(s)
X/y 0. 005mm
Z/w 0. 010mm
Système de changement rapide d'outil - sf 32
Répétabilité 0,002 mm
Changement d'outil hydraulique - par boutons poussoirs
Temps de changement (manuel) sec approx. 3
Couple max. Couple 70 nm
Il s'agit d'une fraiseuse à 3 axes avec x-y-z - qui est commandée par un fourreau supplémentaire w

Avantages techniques de la machine

Travail des élans
Axes x et y : 1-11000 mm/min
Axe z 1-6000 mm/min
Axe w 1-3600 mm/min
Axes x et y 6500 n
Axe z 8000 n
Résolution du système de mesure de la distance
Système de mesure directe par échelle linéaire - axes x / y / w
Système de mesure indirecte par encodeur rotatif - axe z
Résolution dans les axes x, y, z et w - 0,001 mm

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

** L'étendue de livraison standard comprend uniquement la machine de base. Les accessoires et les équipements périphériques ne sont expressément confirmés qu'au cours du processus d'achat, par des accords contraignants.
