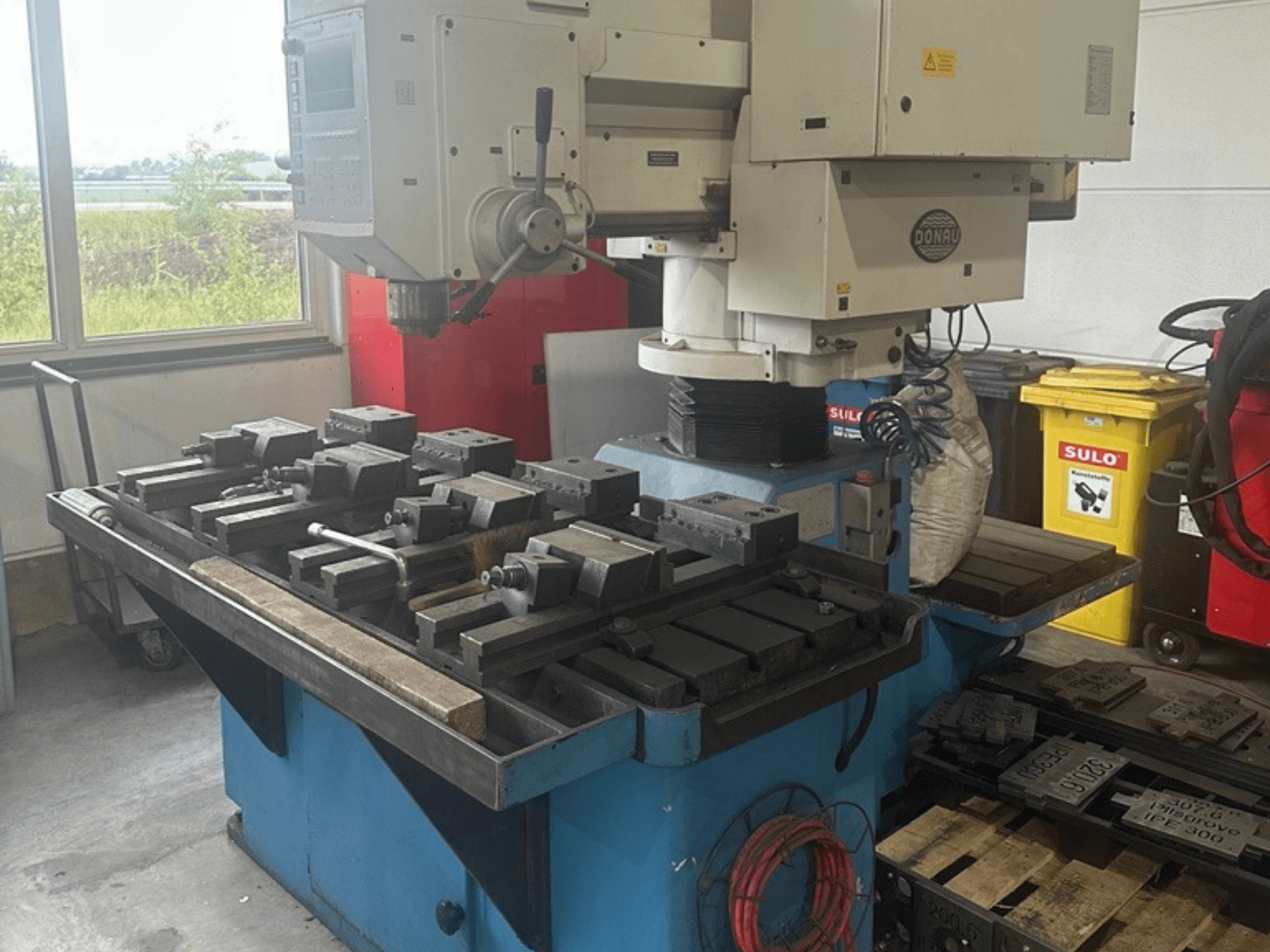

DONAU - Danumeric 440DE-MIL-DON-1997-00001

- Capacité de perçage dans l'acier massif (St 60) : 40 mm de diamètre

- Capacité de perçage dans la fonte (GG 22) : 50 mm de diamètre

- Capacité de taraudage (acier St 60) : M 36

- Capacité de taraudage (fonte GG 22) : M 45

- Cône d'outil : SK 40 (DIN 69871, forme A)

- Plage de vitesse de la broche : 15 – 2 800 tr/min (réglage en continu)

- Moteur de broche (courant alternatif, à régulation de fréquence) : 5,5 kW

- Couple de la broche : max. 250 Nm (constant de 15 à 200 tr/min)

- Boîte de vitesses : à 2 rapports à changement automatique (i_max 1:7)

- Avance de la broche (axe Z) : 5 à 2 000 mm/min (réglable en continu)

- Course de la broche (axe Z) : 200 mm

- Force d'avance / pression de la broche : 12 000 N

- Élévation de la colonne / moyeu (axe W) : 410 mm

- Diamètre de la colonne : 195 mm

- Course du bras radial : 750 mm

- Rayon de perçage : min. 540 mm / max. 1 290 mm

- Dimensions standard de la table de travail : 600 x 1 200 mm (avec 4 rainures en T de 18 mm, pas de 125 mm)

- Hauteur de la table : 900 mm

- Distance entre le bout de la broche et la table : 95 – 705 mm

- Distance entre le bout de la broche et le sol : 995 – 1 605 mm

- Dimensions maximales de la pièce : L 2 950 mm x l 1 050 mm x H 1 350 mm

- Déplacement rapide (axes X / Y) : 7,5 m/min

- Avance rapide (axe Z) : 5,0 m/min

- Déplacement rapide (axe W) : 3,0 m/min

- Précision de positionnement (X, Y) : ± 0,075 mm

- Répétabilité (X, Y) : ± 0,030 mm

- Précision de positionnement (Z, W) : ± 0,05 mm

- Répétabilité (Z, W) : ± 0,03 mm

- Système de commande : commande CNC à processeur 32 bits (4 axes : X, Y, Z, W)

- Écran : écran électroluminescent (EL, rétroéclairé) de 9 pouces

- Mémoire de programme : 2 000 blocs CN

- Interfaces : V.24 / RS-232-C

- Tension d'alimentation : 400 V / 50 Hz

- Tension de commande : 24 V CC

- Puissance connectée : 13,0 kVA

- Poids de la machine : environ 2 610 kg (avec une table de 600 x 1 200 mm)
