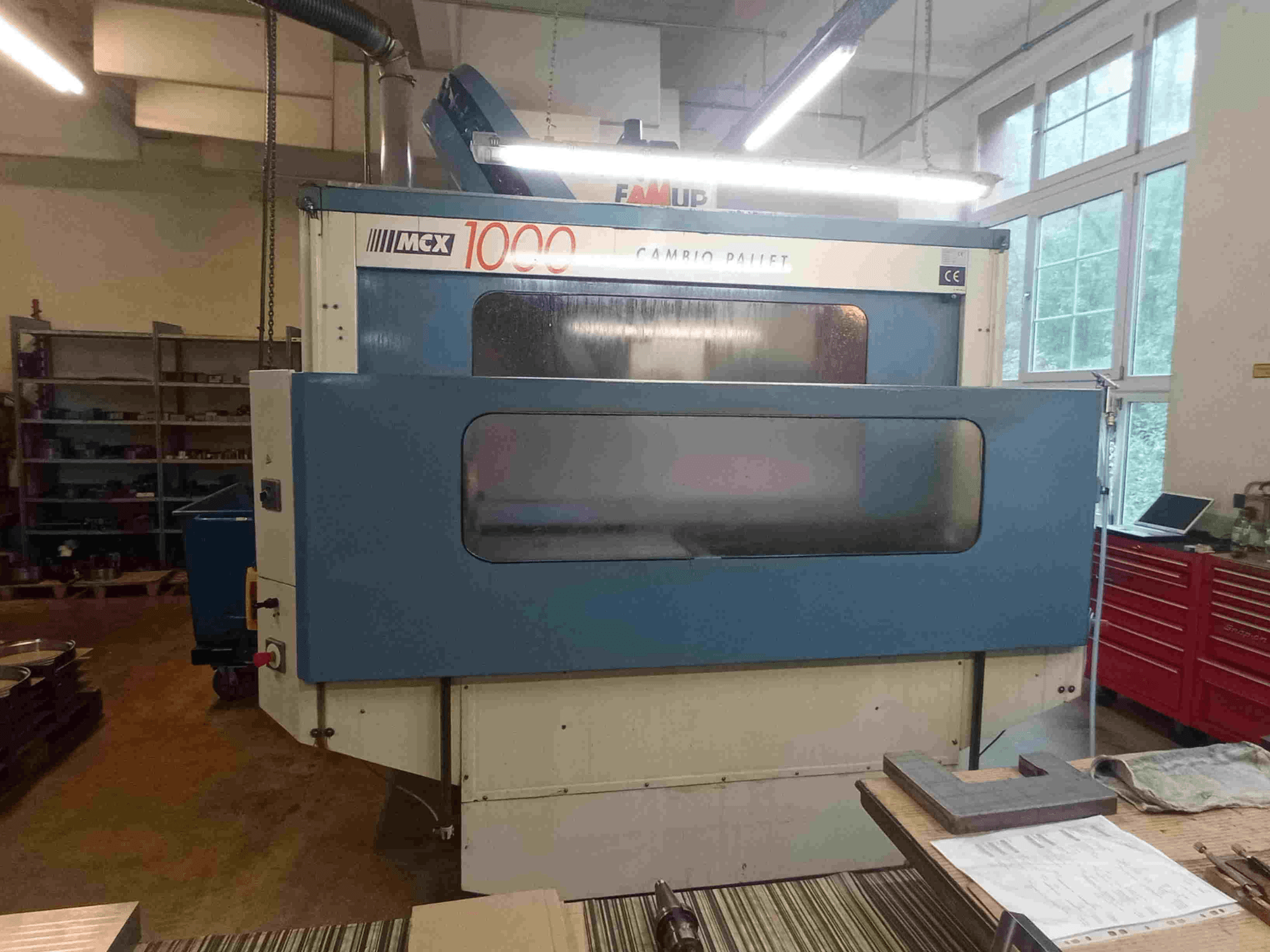

FAMUP - MCX 1000DE-MIL-FAM-1997-00003

- État de la machine / Historique d'utilisation : a fonctionné environ 5 ans en 2 équipes, le reste du temps en 1 équipe ; compteur d'heures indisponible

- Unité de commande : Siemens Sinumerik 810M GA3

- Course longitudinale (axe X) : 1 100 mm (avec changeur de palettes)

- Course transversale (axe Y) : 480 mm

- Course verticale (axe Z) : 470 mm

- Surface utile de la table à palettes : 1 000 x 450 mm (2 palettes)

- Rainures en T (palette) : 5 x 14 x 80 mm

- Capacité de charge de la table : 600 kg

- Temps de changement de palette : 9 s

- Vitesse de broche : 50 - 8 000 tr/min (option broche haute vitesse)

- Conique de broche : SK 40 / ISO 40 (DIN 69871)

- Puissance du moteur de broche : 11,25 kW (30 min) / 9 kW (S1 en continu)

- Vitesse d'avance de travail (X, Y, Z) : 10 000 mm/min

- Avance rapide (X, Y, Z) : 24 000 mm/min

- Capacité du magasin d'outils : 30 positions (magasin à chaîne)

- Diamètre maximal de l'outil : 110 mm

- Longueur maximale de l'outil : 280 mm

- Poids maximal de l'outil : 6 kg

- Temps de changement d'outil : 3 s (5 s d'une pièce à l'autre)

- Puissance totale installée : 18 kW

- Dimensions hors tout de la machine (L x l x H) : 3 500 x 3 150 x 3 000 mm

- Équipements et accessoires supplémentaires :

- Table rotative CNC à 4e axe (diamètre de 250 mm) avec contre-poupée pneumatique

- Poignée de commande électronique portable / volant de commande

- Soufflets de rechange pour l'axe Z

- Diverses courroies de distribution pour la machine et le 4e axe

- Porte-pince pour magasin à chaîne

- Taraudage rigide (taraudage sans mandrin à compensation de longueur)

- Cabine anti-éclaboussures avec lampe de travail halogène

- Système de refroidissement avec buses de rinçage intégrées pour un écoulement optimal des copeaux

- Bac à copeaux / bac de récupération

- Système de lubrification centralisée automatique

- Refroidissement de l'armoire électrique / échangeur de chaleur
