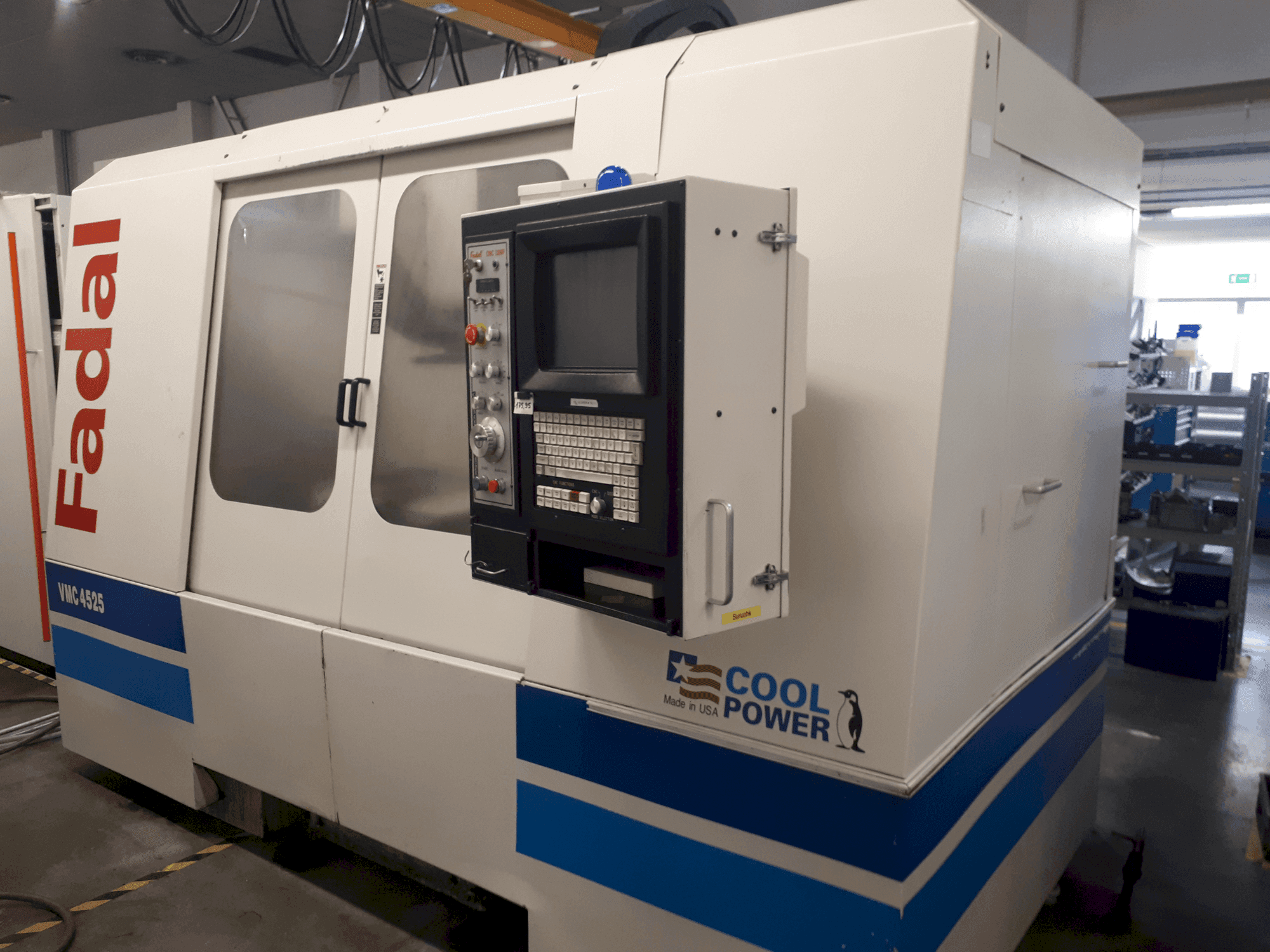

FADAL - VMC4525EE-MIL-FAD-2000-00001

Dimensions de la table : 1 359 × 635 mm

Hauteur du sol à la table : 787 mm

Rainures en T : 5 × 18 mm, espacement de 125 mm

Distance entre le nez de la broche et la table : 102-610 mm

Centre de la broche aux voies de la colonne : 708 mm

Orientation de la broche : Electromécanique

Moteur de broche : 16,8 kW (22,5 HP), entraînement vectoriel à 2 vitesses

Moteur à couple élevé en option : 22,4 kW (30 CV), couple de 270 ft-lbs

Couple : 300 Nm (standard) / 375 Nm (en option)

Moteurs d'entraînement des axes (X/Y/Z) : AC, poussée maximale de 16 903 N

Diamètre de la vis à billes (X/Y/Z) : 40 mm

Vitesse d'avance de coupe : 0,25-10 160 mm/min (15 240 mm/min max @150%)

Changeur d'outils : Double bras, aléatoire, bidirectionnel

Capacité du magasin d'outils : 24 outils

Temps de changement d'outil : 1,9 s

Précision de positionnement : ±0,004 mm

Répétabilité : ±0,0015 mm

Échelles en verre : En option sur X/Y/Z

Arrosage : Broche, poupée et vis à billes refroidies

Besoin en air : 5,5 bar (120 psi, 15 scfm)

Alimentation électrique : 230 VAC, 40/60 A (ou 480 VAC, 20/25 A)
