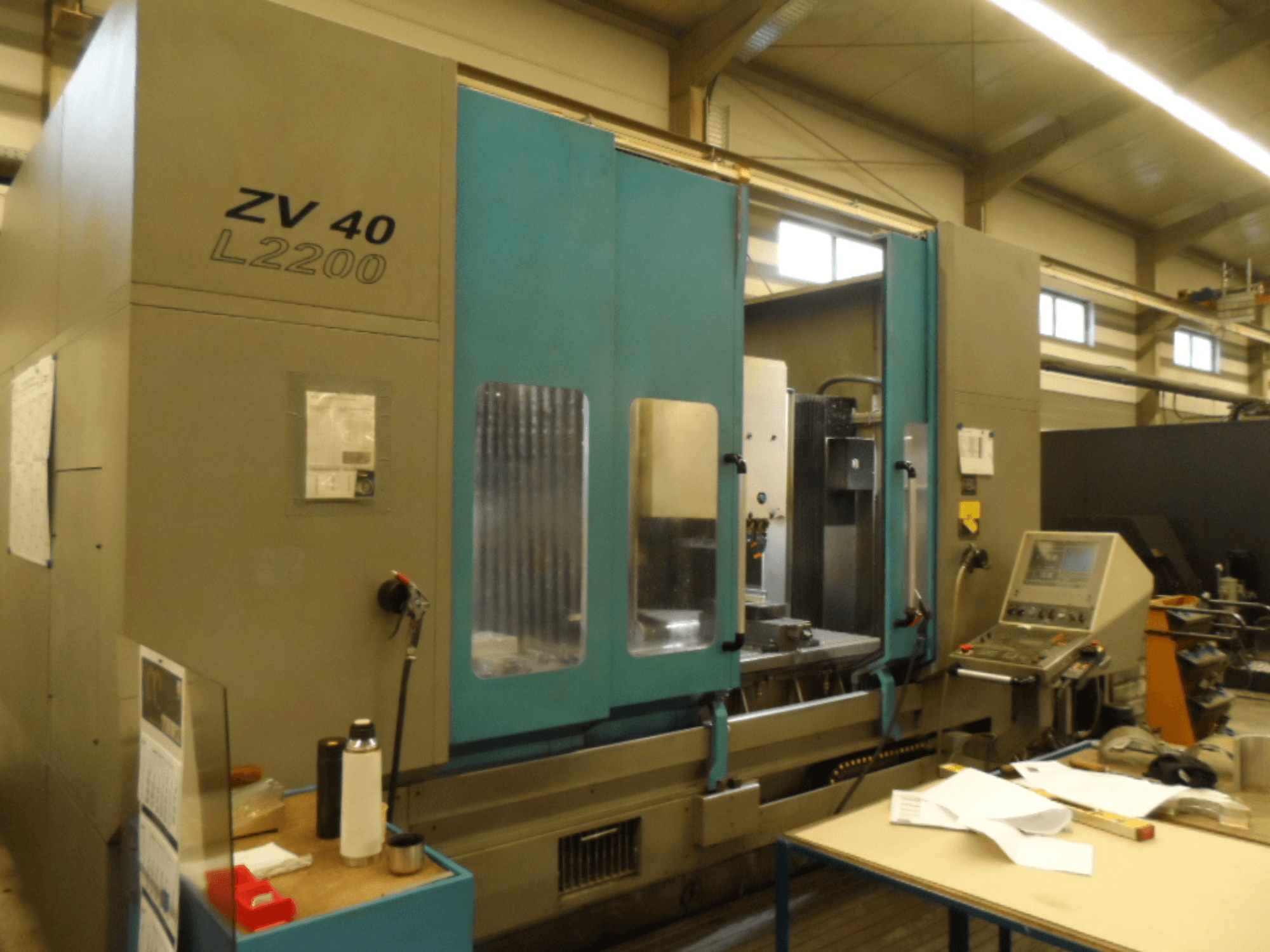

Ce centre d'usinage vertical IBARMIA ZV 40 L2200 à 3 axes a été fabriqué en 2000. Il dispose d'une course de 2200 mm sur l'axe X, de 600 mm sur l'axe Y et de 600 mm sur l'axe Z. La capacité de charge maximale de la table est de 2300 kg et la vitesse de déplacement rapide est de 30 m/min. La machine a une capacité de charge maximale de la table de 2300 kg et une vitesse de déplacement rapide de 30 m/min. Si vous cherchez à obtenir des capacités d'usinage de haute qualité, pensez à la machine IBARMIA ZV 40 L2200 que nous avons à vendre. Contactez-nous pour plus d'informations.
Vue d'ensemble
- marque: IBARMIA
- année: 2000
- MODÈLE: ZV 40 L2200
- type d'application: Fraiseuse
- Emplacement: Allemagne
- type de machine: Centre d'usinage vertical
- marque de l'unité de contrôle:
Informations techniques - IBARMIA ZV 40 L2200
Dimensions
- Poids de la machine: 12000 kg
- Longueur de table: 2600 mm
- Charge de table: 2300 kg
- Largeur de table: 650 mm
Mouvement
- Nombre d’axes: 3
- Course de l’axe X: 2200 mm
- Course de l’axe Y: 600 mm
Spécification technique
- Poids max. de l’outil: 10 kg
- Puissance de broche: 28 kW
- Vitesse de broche: 6000 RPM
Informations supplémentaires
- Course de l'axe X dans l'usinage à 2 stations (opération de navette) : 720 mm
- Course de l'axe Z (vertical) : 600 mm (en option : 800 mm)
- Nombre de rainures en T : 5
- Taille des rainures en T : 18 mm
- Distance entre les rainures en T : 125 mm
- Distance min/max entre le nez de la broche et la table : 200 / 800 mm (en option : 1000 mm)
- Cône d'outil / porte-outil : SK40 - DIN 69871 (Options : HSK A-63 DIN 69893 ou HSK A-80 DIN 69893)
- Goujon de traction pour porte-outil SK : DIN 69672
- Force de serrage de la fixation de l'outil (SK) : 12000 N (Options : HSK A-63 : 18000 N / HSK A-80 : 28000 N)
- Diamètre intérieur du roulement : 80 mm
- Vitesse de broche standard maximale : 6000 tr/min (Options : 4000 / 8000 / 10000 tr/min)
- Puissance du moteur de la broche principale à 100 % : 28 kW (intermittent : 38,5 kW)
- Puissance constante pour la configuration standard à partir de : 1500 tr/min
- Couple max. à 100% : 178 Nm (intermittent : 245 Nm)
- Force d'avance en X, Y, Z à 100% : 13000 N (intermittent : 15600 N)
- Vitesse de déplacement rapide en X, Y, Z : 30 m/min
- Vitesse d'avance maximale en X, Y, Z : 10 m/min
- Tolérance de positionnement Tp X(1000mm)-Y-Z : 0,015 mm
- Dispersion maximale du positionnement Ps max : 0,010 mm
- Système de mesure en X-Y-Z : Balances linéaires en verre
- Capacité de fraisage en acier (St 60) : 650 cm³/min
- Capacité de perçage dans l'acier (St 60) : Ø 60 mm
- Capacité de taraudage en acier (St 60) : M-36
- Nombre de poches d'outils : 24 (Options : 40 - 52)
- Longueur max. de l'outil : 300 mm
- Poids max. de l'outil : 10 kg
- Diamètre max. de l'outil (magasin complet) : 85 mm
- Diamètre max. de l'outil (poches adjacentes libres) : 125 mm
- Gestion des outils : Aléatoire
- Temps de changement d'outil : 3.5 s
- Temps de changement d'outil copeau à copeau : 7 s
- Encombrement au sol : environ 17 m²
- Capacité du réservoir de liquide de refroidissement : 370 litres
- Longueur de la machine (Dimension A) : 4200 mm
- Structure de la peinture texturée (2 couleurs) : RAL gris 7037 / bleu 5012
- Raccordement électrique : 55 kW
- Tension de fonctionnement : 400 V / 50 Hz
- Raccordement d'air comprimé : 6 bar
- Puissance de la pompe de refroidissement : 0,75 kW
- Equipement standard : Protection CE de l'enceinte de la machine, convoyeur à copeaux, réservoir de liquide de refroidissement, échelles linéaires en verre dans les axes X/Y/Z, revêtement intérieur vertical le long de l'axe X, éclairage de l'espace de travail, lubrification centralisée automatique, contrepoids hydraulique pour la tête de la broche, nettoyage pneumatique automatique de la broche, panneau de commande mobile, taraudage rigide (taraudage sans mandrin de compensation).
- Options disponibles en usine : Alimentation interne en liquide de refroidissement (IKZ), enceinte complète de la machine, cloison de séparation pour l'opération de navette, têtes de division/tables tournantes pour 1 ou 2 axes de machine supplémentaires, palpeur d'outil de travail, systèmes de numérisation, systèmes de surveillance d'outils, manivelle électronique portable
- selon les besoins, les pièces de l'axe Y doivent être remplacées ou réparées
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
