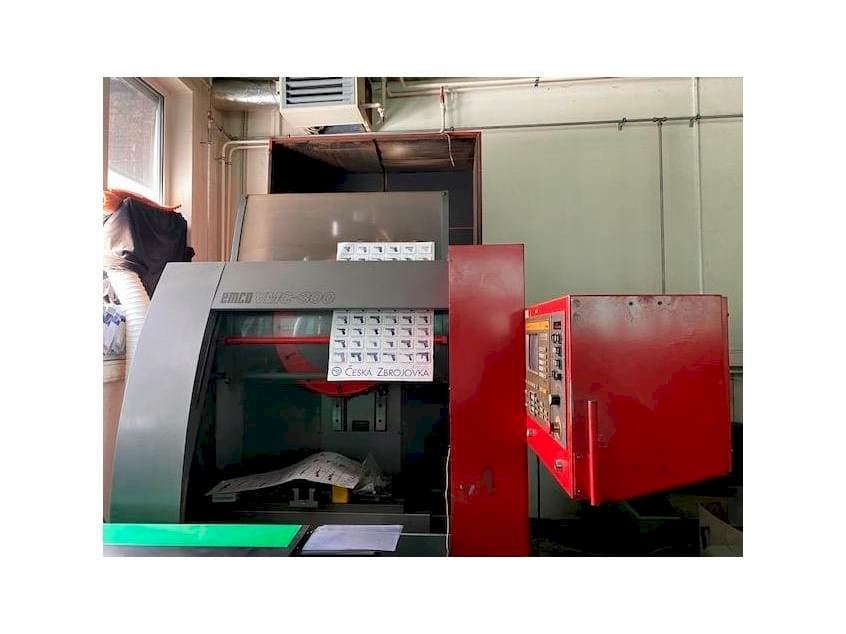

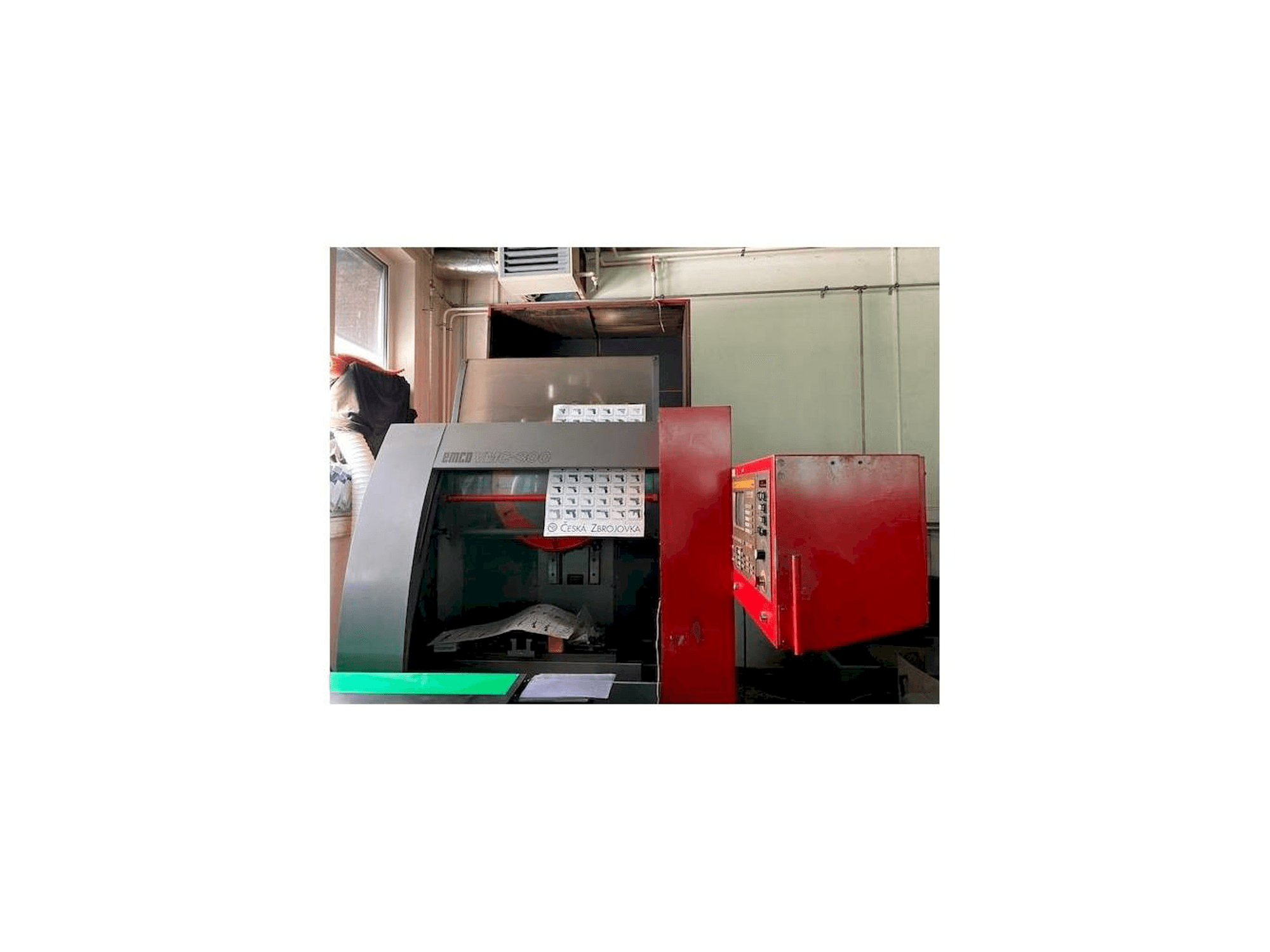

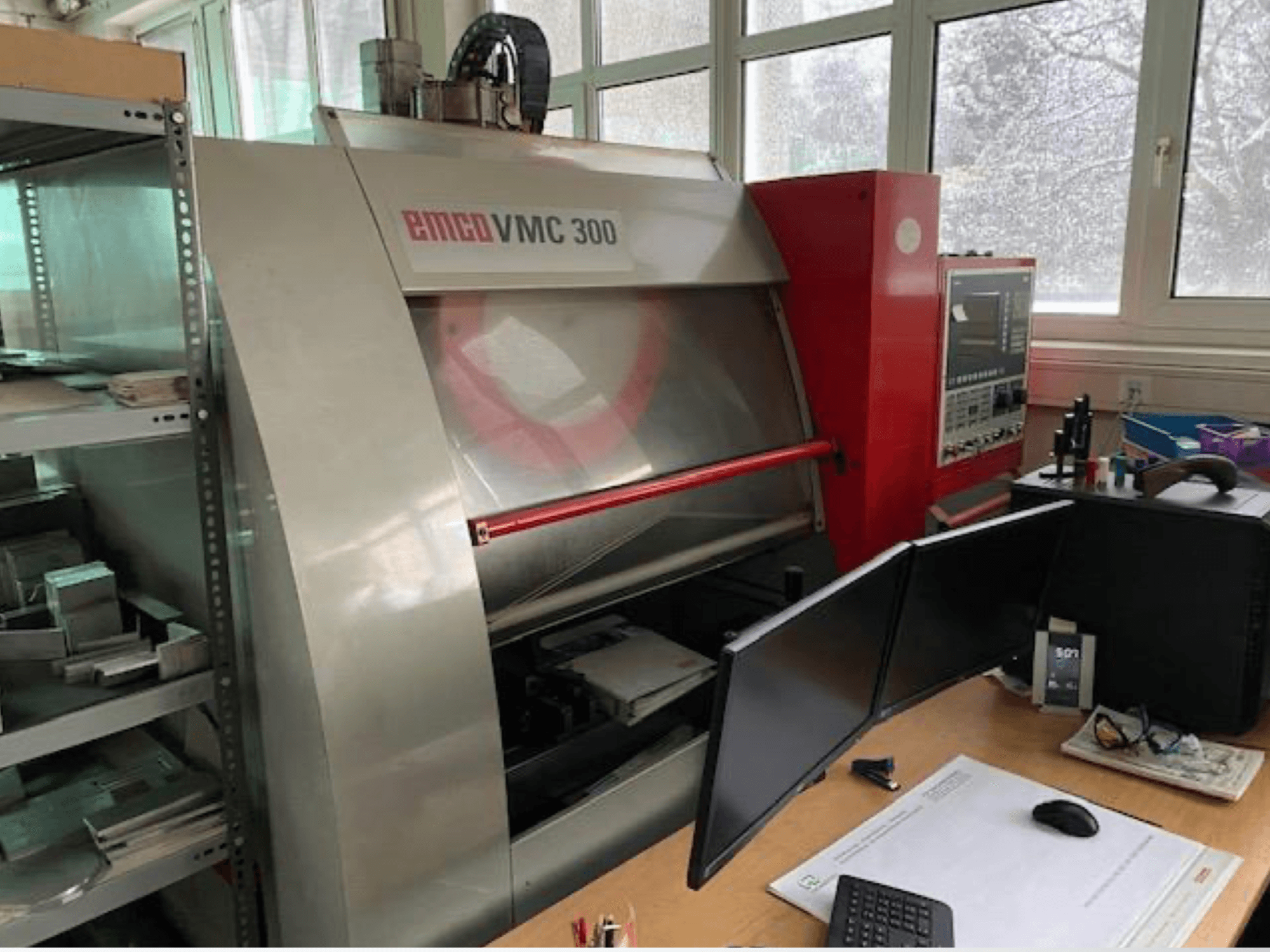

EMCO - VMC 300AT-MIL-EMC-2003-00001

• 2 unités disponibles (une plus récente et une plus ancienne) équipées de marques de commande différentes

• Distance entre l'extrémité de la broche et la table : 210 – 450 mm

• Nombre de rainures en T : 3

• Largeur des rainures en T : 14 mm

• Espacement des rainures en T : 100 mm

• Diamètre du roulement de la broche : Ø 60 mm

• Type de roulement : roulement à billes à contact oblique

• Cône d'outil : SK40 (DIN 69871 / ISO 7388-I)

• Goujon de traction : M16 (DIN 69872 / ISO 7388-II)

• Serrage automatique de l'outil

• Force de serrage de l'outil : 6 000 N

• Portée de la broche : 330 mm

• Puissance du moteur de broche : 9 / 11 kW (cycle de service de 100 % / 60 %)

• Vitesse de broche en option : 0 – 8 000 tr/min

• Couple maximal : 100 Nm (5 000 tr/min) / 78 Nm (option 8 000 tr/min)

• Niveau sonore : 72 dB(A) à 5 000 tr/min

• Capacité de fraisage dans l’acier (16MnCr5 – 790 N/mm²) : 220 cm³/min

• Capacité maximale de perçage dans l’acier : Ø 25 mm

• Capacité maximale de taraudage dans l’acier : M20

• Servomoteurs CA avec broches à vis à billes

• Vitesse d'avance (X/Y/Z) : 0,01 – 12 000 mm/min

• Déplacement rapide (X/Y/Z) : 12 m/min

• Force d'avance X/Y : 6 000 N

• Force d'avance Z : 8 800 N

• Résolution : 0,001 mm

• Porte-outils : type tambour avec logique de direction

• Changeur d'outils automatique

• Poids total maximal des outils dans le magasin : 36 kg

• Diamètre maximal de l'outil : 100 mm

• Longueur maximale des outils : 220 mm

• Temps de changement d'outil : T1 : 5,8 s / T2 : 3,9 s / T3 : 3,9 s

• Temps « copeau à copeau » (VDI 2852) : T1 : 8,9 s / T2 : 7,0 s / T3 : 7,0 s

• Capacité du réservoir de liquide de refroidissement : 100 L

• Débit de la pompe de liquide de refroidissement : 10 L/min

• Pression maximale du liquide de refroidissement : 3,7 bars

• Alimentation en liquide de refroidissement : 4 buses externes

• Lubrification centrale automatique des glissières et des broches à vis à billes

• Roulements de la broche principale lubrifiés à la graisse

• Alimentation électrique : 3/PE ~ 400 V / 50–60 Hz

• Variation maximale de tension : +5 % / -10 %

• Puissance connectée : 15 kVA

• Courant nominal : 22 A

• Courant maximal : 25 A

• Fusible principal : 35 A (à action retardée)

• Puissance de court-circuit requise : 1 600 kVA

• Pression du système pneumatique : 5 – 10 bar

• Débit d'air minimal : 750 L/min

• Consommation d'air moyenne : 180 L/min

Équipement supplémentaire

• Changeur d’outils automatique à 12 positions

• Système de lubrification centralisée automatique

• Système de refroidissement avec 4 buses externes

• Système de serrage automatique des outils

• Interface de broche SK40

Avantages de la machine :

• Changeur d'outils automatique fiable à 12 stations

• Système de lubrification automatique intégré pour les glissières et les broches à vis à billes
