➤ DÖRRIES SCHARMANN Heavycut 1.2 TDV4 d'occasion | Alésage

Afficher dans la langue d'origine

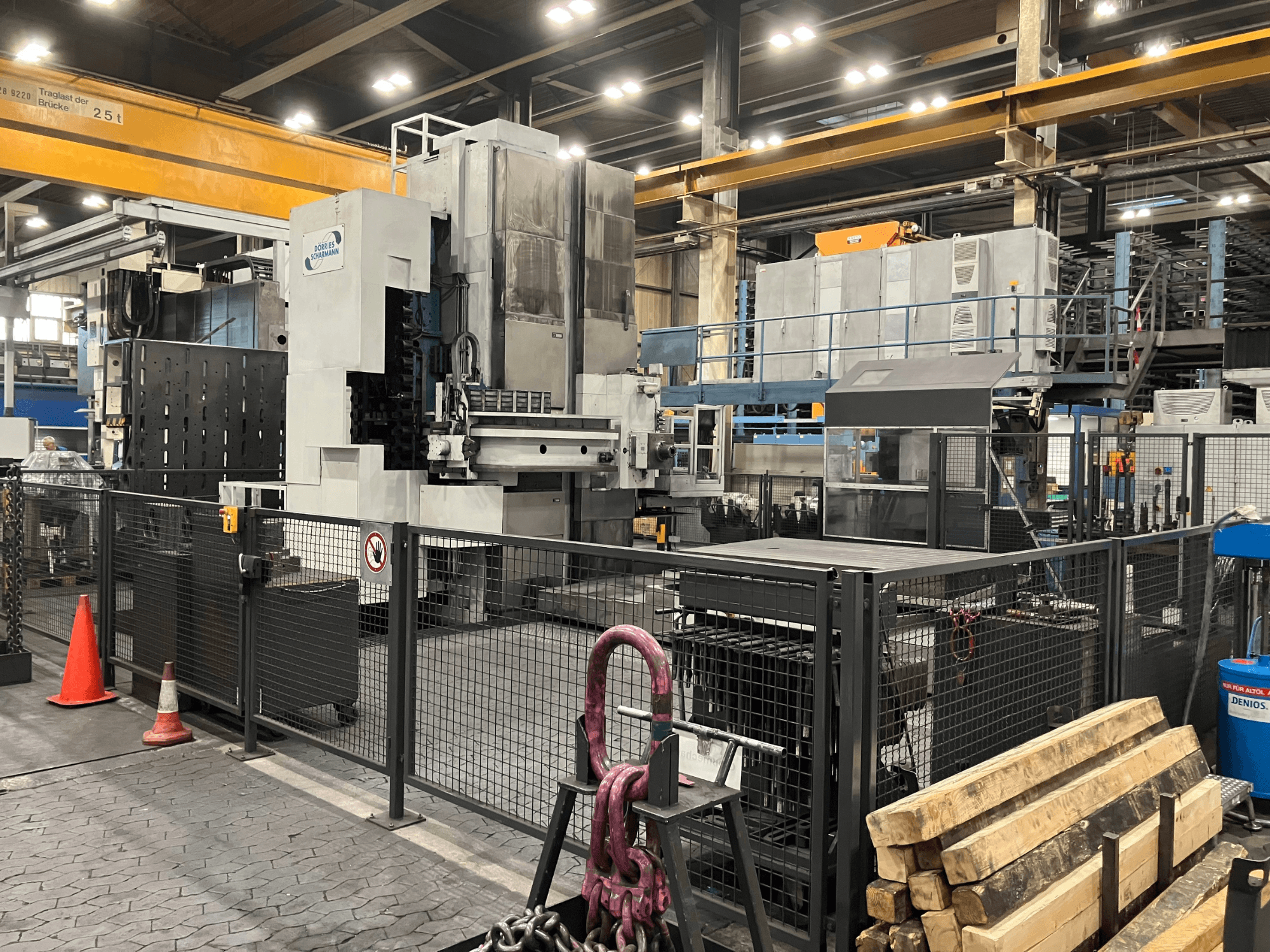

Cette machine DÖRRIES SCHARMANN Heavycut 1.2 TDV4 à 6 axes a été fabriquée en 1989. Elle offre une course impressionnante de 2 500 mm sur l'axe X, de 2 500 mm sur l'axe Y et de 800 mm sur l'axe Z. La machine est équipée d'une table robuste de 2 000 x 2 500 mm, offrant une capacité de charge maximale de 25 000 kg. Si vous recherchez des capacités d'alésage de haute qualité, pensez à la machine d'alésage DÖRRIES SCHARMANN Heavycut 1.2 TDV4 que nous proposons à la vente. Contactez-nous pour plus de détails.

Vue d'ensemble

marque: DÖRRIES SCHARMANN
année: 1989
MODÈLE: Heavycut 1.2 TDV4
type d'application: Autres machines-outils
Emplacement: Allemagne
type de machine: Aléseuse (Métal)
marque de l'unité de contrôle: HEIDENHAIN

Informations techniques - DÖRRIES SCHARMANN Heavycut 1.2 TDV4

Unité de contrôle

Marque de contrôle: HEIDENHAIN
Modèle de contrôle: iTNC 530

Dimensions

Poids de la machine: 50000 kg
Longueur de table: 2500 mm
Charge de table: 25000 kg
Largeur de table: 2000 mm

Mouvement

Axe B max: 360°
Axe B min: 0°
Nombre d’axes: 6
Course de l’axe X: 2500 mm
Course de l’axe Y: 2500 mm
Course de l’axe Z: 800 mm

Spécification technique

Poids max. de l’outil: 40 kg
Puissance de broche: 65 kW
Vitesse de broche: 2000 RPM
Taille du cône: ISO 50
Refroidissement par broche: Oui
Stations d'outils: 40

Informations supplémentaires

Caractéristiques techniques

* Commande : Heidenhain iTNC 530

* Course de l'axe X : 2 500 mm

* Course de l'axe Y : 2 500 mm

* Course de l'axe Z : 800 mm

* Course de l'axe W : 700 mm

* Course de l'axe V : 1 500 mm

* Axe B : 360°

* Diamètre de la broche d'usinage : 150 mm

* Porte-outil : ISO 50 DIN 2079

* Nombre d'étages d'engrenages : 3

* Dimensions de la table : 2 000 × 2 500 mm

* Hauteur de la table : 1 050 mm

* Capacité de charge de la table : 25 000 kg

* Vitesse d'avance de l'axe V : 1–10 000 mm/min

* Vitesse d'avance de l'axe B : 2,4 tr/min

* Déplacement rapide axes X/Y/Z/W : 10 000 mm/min

* Vitesse d'avance des axes X/Y/Z/W : 1 à 10 000 mm/min

* Section transversale de la poutre du portique : 325 × 325 mm

* Magasin d'outils : magasin à chaîne

* Capacité du magasin d'outils : 40 outils

* Diamètre maximal de l'outil : 340 mm

* Diamètre maximal de la barre d'alésage : 500 mm

* Longueur maximale de l'outil : 500 mm

* Poids maximal de l'outil : 40 kg

* Vitesse rapide du magasin d'outils : environ 40 m/min

* Vitesse d'avance lente du magasin d'outils : environ 1,2 m/min

* Système de refroidissement : refroidissement par la broche

* Système de refroidissement : buses de refroidissement externes

* Filtration du liquide de refroidissement : filtre à bande en papier

* Surveillance du processus : commande adaptative

* Manivelle : HR 550 FS

* DNC : Heidenhain DNC

* Commande adaptative en fonction de la charge : Oui

* KinematicsOpt : Oui

* Paramètres globaux du programme : Oui

* HDR et SIK : Oui

Équipements supplémentaires / accessoires

* WFK 100 S

* WFK 50 S

* Montage automatique de la tête de fraisage

* Serrage automatique de la tête de fraisage

* Entraînement de la tête de fraisage par arbre commandé

* Refroidissement de l’outil par 4 buses

* Convoyeur à copeaux

* Surveillance du couple

* Affichage des positions

Rénovation / modernisation en 2013

* Commande CNC : Heidenhain iTNC 530

* Écran plat couleur TFT 19 pouces BF 760

* TouchPad TE 745 avec panneau de commande de la machine intégré

* Manivelle électronique HR 550 FS avec grille et composants de raccordement

* HDR et SIK

* Paramètres globaux du programme

* KinematicsOpt

* Commande adaptative à la charge

* DNC Heidenhain

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

** L'étendue de livraison standard comprend uniquement la machine de base. Les accessoires et les équipements périphériques ne sont expressément confirmés qu'au cours du processus d'achat, par des accords contraignants.
