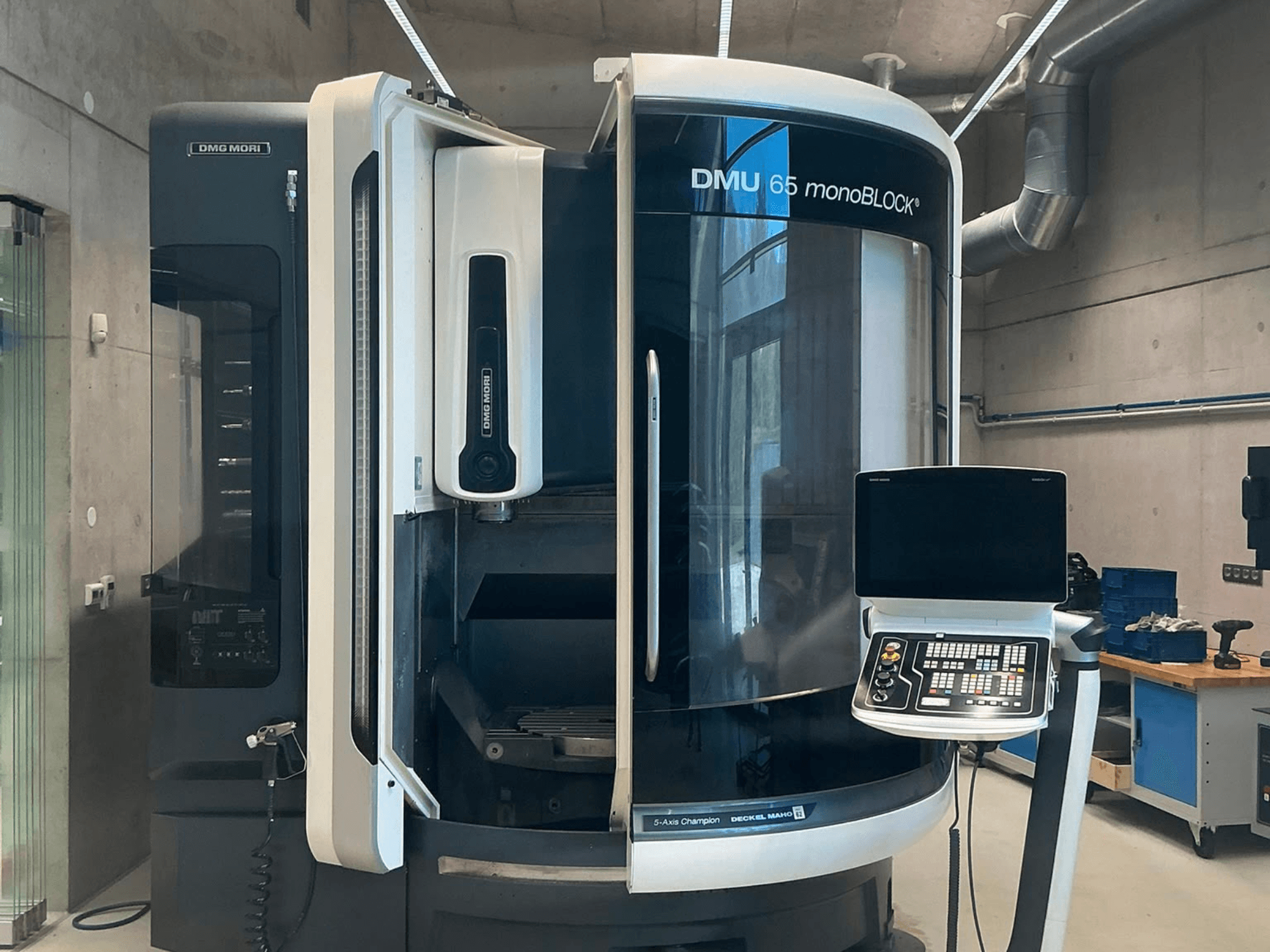

Cette machine DMG MORI DMU 65 monoBLOCK à 5 axes a été fabriquée en 2016. Elle offre une course impressionnante de 735 mm sur l'axe X, de 650 mm sur l'axe Y et de 560 mm sur l'axe Z. La machine est dotée d'une broche puissante tournant à 15 000 tr/min et d'une charge maximale de table de 600 kg. Si vous recherchez des capacités d'usinage de haute qualité, pensez au centre d'usinage vertical DMG MORI DMU 65 monoBLOCK que nous proposons à la vente. Contactez-nous pour plus de détails.
Vue d'ensemble
- marque: DMG MORI
- année: 2016
- MODÈLE: DMU 65 monoBLOCK
- heures de production: 1963
- type d'application: Fraiseuse
- Emplacement: République tchèque
- type de machine: Centre d'usinage vertical
- marque de l'unité de contrôle: SIEMENS
Informations techniques - DMG MORI DMU 65 monoBLOCK
Unité de contrôle
- Marque de contrôle: SIEMENS
- Modèle de contrôle: 840D sl Operate
Dimensions
- Poids de la machine: 12100 kg
Mouvement
- Nombre d’axes: 5
- Course de l’axe X: 735 mm
- Course de l’axe Y: 650 mm
- Course de l’axe Z: 560 mm
Spécification technique
- Puissance de broche: 21 kW
- Vitesse de broche: 15000 RPM
- Taille du cône: SK 40
Informations supplémentaires
Broche : puissance 21 kW (40 % de durée de fonctionnement) / 16 kW (100 % de durée de fonctionnement) ; couple 111 Nm (40 % de durée de fonctionnement) ; goujon de traction DIN 69872
Table : plateau rotatif (axe C) Ø 650 mm intégré à une table rigide de 800 x 650 mm
Axes d'inclinaison/de rotation : axe A +120° / -120° à partir de 0° ; axe C 360° ; couple de serrage/maintien de l'axe A 3 400 Nm (100 % de durée de service) ; couple de serrage hydraulique de l’axe A : 6 200 Nm ; couple de maintien de l’axe C : 2 000 Nm (100 % ED)
Avance/déplacement rapide : déplacement rapide X/Y/Z 40 m/min ; avance max. X/Y/Z 40 000 mm/min ; force d'avance max. X 7 kN, Y 13 kN, Z 10 kN (toutes à 100 % ED)
Guidages : guidages linéaires à rouleaux sur tous les axes linéaires
Système de mesure : direct, absolu, résolution de 0,001 mm, magnétique (pour Siemens)
Commande : CELOS avec Siemens 840D sl Operate, écran multitactile ERGOline de 21,5 pouces
Changeur d’outils/magasin : automatique avec double pince (vertical) ; magasin à chaîne SK40 à 30 positions ; Ø max. de l’outil 80 mm (emplacements adjacents occupés) / 160 mm (emplacements adjacents libres) ; longueur max. de l’outil 315 mm
Refroidissement/évacuation des copeaux de série : bac à copeaux avec réservoir intégré de 500 L ; gestion des copeaux de série via le bac à copeaux
État : excellent ; seulement 1 963 heures de fonctionnement de la broche
Équipement supplémentaire
Pack de production (P-K0398) : Convoyeur à copeaux avec réservoir de liquide de refroidissement, filtre à bande en papier, refroidissement interne via la broche (IKZ) 40 bars / 23 l/min, refroidissement externe 4 bars / 40 l/min, rinçage de la porte
Interface d'outil en option (P-M0039) : adaptation de la conicité d'outil pour HSK-A63 (DIN 69893)
Pistolet de rinçage des copeaux (P-G0004) : 2 bars / 40 l/min
Sonde de mesure (P-K0263) : palpeur infrarouge Heidenhain TS 649
Système de mesure d’outils (P-K0405) : laser Blum pour la mesure verticale de la longueur et du diamètre des outils
Option cinématique (P-K0224) : kit d’outils 3D quickSET pour la vérification/correction de la configuration 4/5 axes
Mode de fonctionnement 4 (P-H0038) : intervention manuelle dans la zone de travail avec portes ouvertes dans le cadre d’un processus contrôlé
Manivelle électronique (P-H0109) : Siemens 840D
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
