➤ DMG Gildemeister CTV 160 d'occasion à vendre | gindumac.com

Afficher dans la langue d'origine

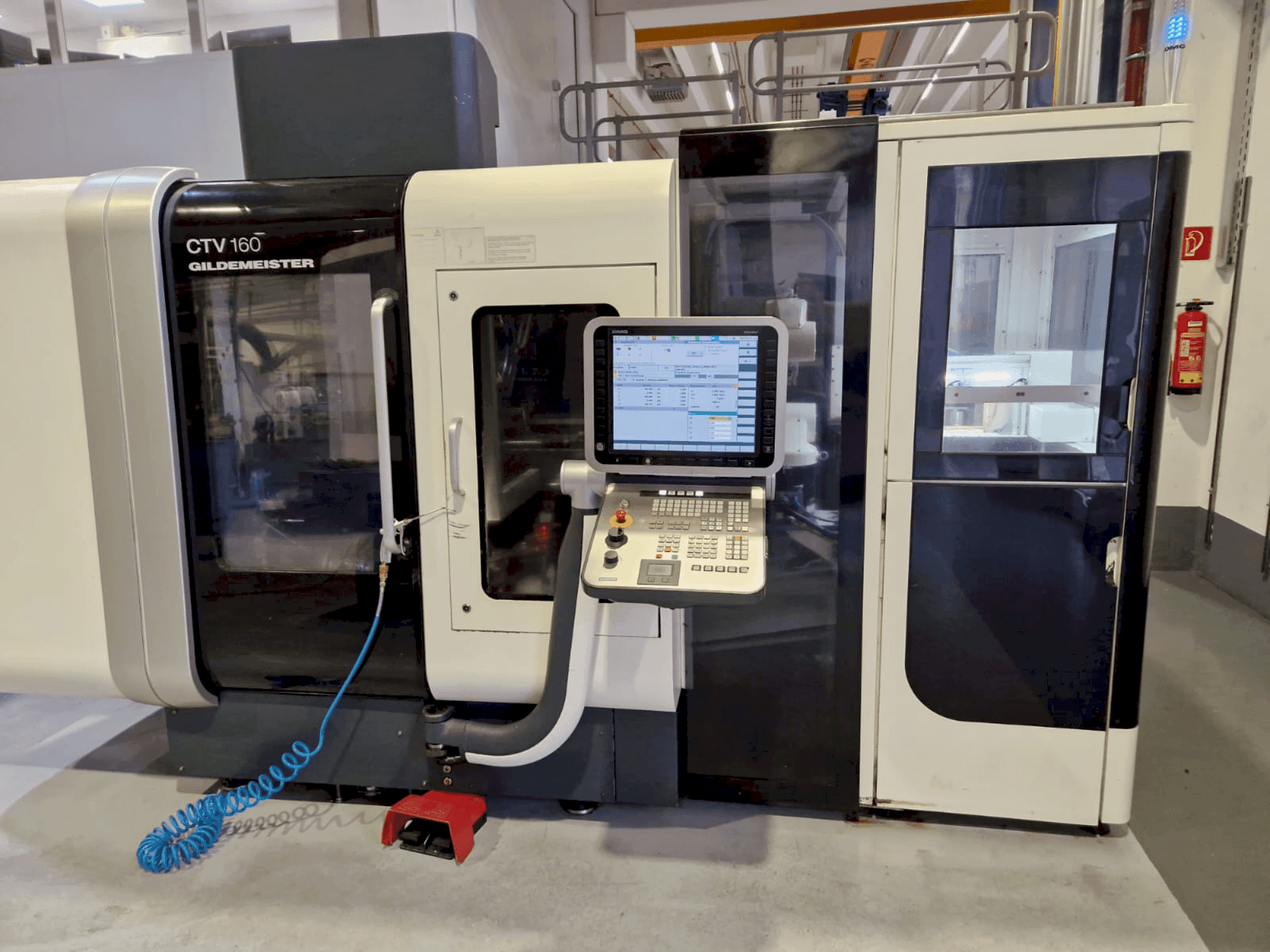

Ce tour vertical 4 axes DMG Gildemeister CTV 160 a été fabriqué en 2010. Il est équipé d'une commande Siemens Sinumerik 840D ERGOline, d'une tourelle à 12 postes et d'un mandrin Schunk ROTA THW PLUS 165-43. La machine comprend un robot KUKA KR5 sixx R850 avec une pince centrée à trois doigts et un système de caméra pour la reconnaissance des pièces. Idéale pour les tâches de haute précision, la machine DMG Gildemeister CTV 160 que nous avons à vendre. Contactez-nous pour plus d'informations.

Vue d'ensemble

marque: DMG
année: 2010
MODÈLE: Gildemeister CTV 160
type d'application: Tournage
Emplacement: Allemagne
type de machine: Tour vertical
disponibilité: Immédiatement
marque de l'unité de contrôle: Siemens

Informations techniques - DMG Gildemeister CTV 160

Unité de contrôle

Marque: Siemens
Modèle: Sinumerik 840D ERGOline

Entraînement principal

Plage de vitesse de la broche: 6000 rpm 1/MIN
Puissance du moteur de la broche: 16 kW (100% ED), 21 kW (40% ED)

Supports

Convoyeur de copeaux: Oui

Équipement supplémentaire

- Machine avec une zone de travail et un magasin de pièces supplémentaire, y compris un robot
- Tourelle d'outils à 12 stations, diamètre de la tige Ø30mm, DIN 69880, toutes les positions sont entraînées
- Cylindre de serrage complet SMW SIN-S-85-LPS-X
- Mandrin électrique à 3 mors avec système de changement rapide des mors, ROTA THW PLUS 165-43 de Schunk
- Système de surveillance des bris d'outils ARTIS, type CTM
- Système de refroidissement avec filtre à bande 40µm, débit 20 / 40 l/min, à 8 / 20 bar respectivement, volume du réservoir de refroidissement env. 600 litres
- Convoyeur de copeaux à bande articulée avec refroidissement intégré, réservoir de lubrifiant d'une capacité d'environ 120 litres, hauteur de déchargement des copeaux 1100 mm.
- Extraction intégrée des brouillards d'huile 400m³/h
- Système de circulation de palettes 15 fois pour des dimensions de pièces max. de Ø115x60mm, y compris robot KUKA KR5 sixx R850 avec préhenseur centré à 3 doigts pour max. 5,3kg et une station de rotation de la pince
- Système de caméra pour la reconnaissance de pièces

Informations supplémentaires

Avantages de la machine

Avantages techniques de la machine:
- - Couple : 135 nm (100% ed), 176 nm (40% ed)
- - Max. Diamètre de la pièce : Ø115 mm / max. Longueur de la pièce : 60 mm
- - Entraînement principal et porte-outils haute performance
- - Système de changement rapide des mâchoires pour le mandrin à 3 mâchoires
- - Systèmes intégrés de refroidissement et de gestion des puces
- - Système de surveillance des bris d'outils artis
Avantages qualitatifs de la machine:
- - Couple à 100 % ed : 135 nm (entraînement principal), 13 nm (porte-outil)
- - Couple à 40% ed : 176 nm (entraînement principal), 18 nm (porte-outil)
- - Tête de broche din 6353 taille 140h5
- - Force d'actionnement max. Force d'actionnement fv à 70 bar : 34 kn

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
