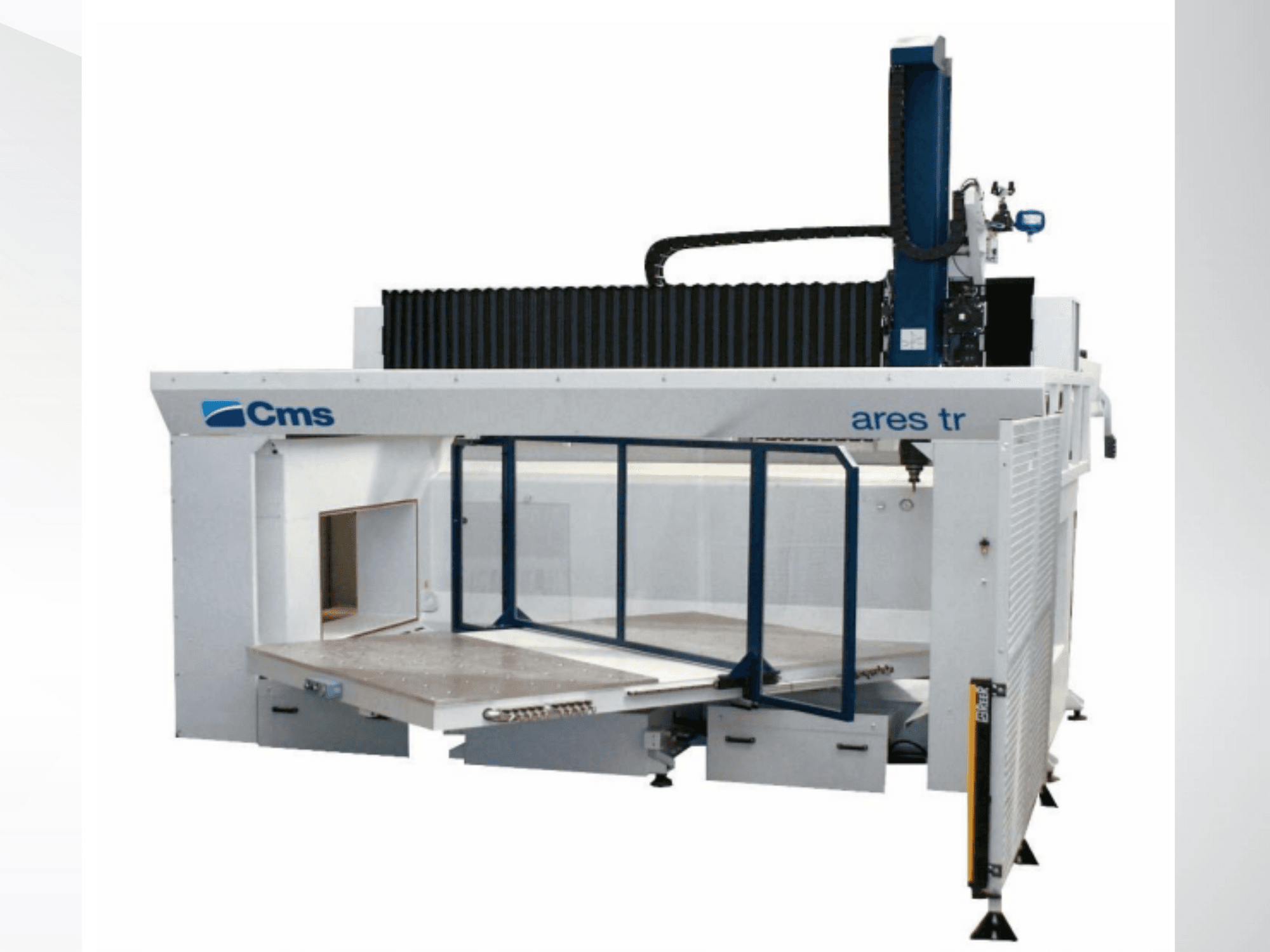

CMS - ARES-3618-TR-PX5-Z1200 US-MIL-CMS-2022-00001

Informations complémentaires

• Axes : 5

• Type de machine Centre d'usinage à portique à grande vitesse 5 axes

• Structure : Pont mobile ; table fixe ; tous les 5 axes interpolés

• Contrôleur : FANUC 31i-B5

• Caractéristiques : Sécurité à double contrôle, TCP lisse à grande vitesse, compensation des fraises 3D, interpolation hélicoïdale, plan de travail incliné, mise à l'échelle, etc.

• PC : PC industriel HP, Windows 7 (32-bit), 2 GB RAM, 250 GB HDD

• Puissance de la broche : 15 kW (S1) / 19 kW (S6-40%)

• Vitesse maximale : 24000 tr/min

• Couple : 12,1 Nm (S1) / 15,4 Nm (S6)

• Refroidissement : Liquide (circuit fermé)

• Interface d'outil : HSK 63F

• Roulements : Céramique (avant et arrière)

• Déplacement rapide : 80 m/min (X, Y) / 70 m/min (Z)

• Accélération : 3 m/s²

• Précision (VDI-DGQ 3441) :

• X : ±0,055 mm | Répétabilité ±0,027 mm

• Y : ±0,040 mm | Répétabilité ±0,020 mm

• Z : ±0,080 mm | Répétabilité ±0,040 mm

• Magasin d'outils :

• Type : Changeur d'outils automatique à 8 stations

• Poids de l'outil : 3 kg (max. 20 kg au total)

• Diamètre max. de l'outil : 200 mm

• Longueur maximale de l'outil : 265 mm (arrière) / 165 mm (avant)

• Table rotative : Plate-forme à deux tables commandée par CN (temps de rotation ~7 s)

• Taille de la table : 2 × (2400 × 1115 mm)

• Tables à vide : 2 × (1900 × 1100 mm), aluminium, 28 mm d'épaisseur

• Système de vide : 2 × pompes rotatives sèches, 100 m³/h chacune, 3 kW par pompe, 10 connexions par collecteur, 2 collecteurs au total

• Unité de lubrification minimale : Brouillard d'huile avec réservoir de 3 L

• Système d'alignement : RENISHAW TS27R + barre calibrée

• Soufflerie d'air désionisé pour l'élimination de l'électricité statique

• Protection des soufflets : Soufflet X/Y + double racleur Z

• Armoire électrique : IP54, climatisée

• Système d'air comprimé : 6 bar (90 PSI)

• Couleurs de la machine : RAL 7035 (gris clair) & RAL 7037 (gris poussière)

• Alimentation électrique :

• Tension : 480 V ±5%, 3 phases, 60 Hz (transformateur UL inclus)

• Puissance installée : environ 50 kW

• Accessoires inclus :

• 8 × porte-outils HSK 63F

• 8 × pinces de serrage ETS 32/40

• Dispositif de préréglage des outils

• Clés de serrage et clés standard

• Manuels sur CD (machine et commande)
