Bystronic - BySprint Fiber 3015DE-CUT-BYS-2016-00002

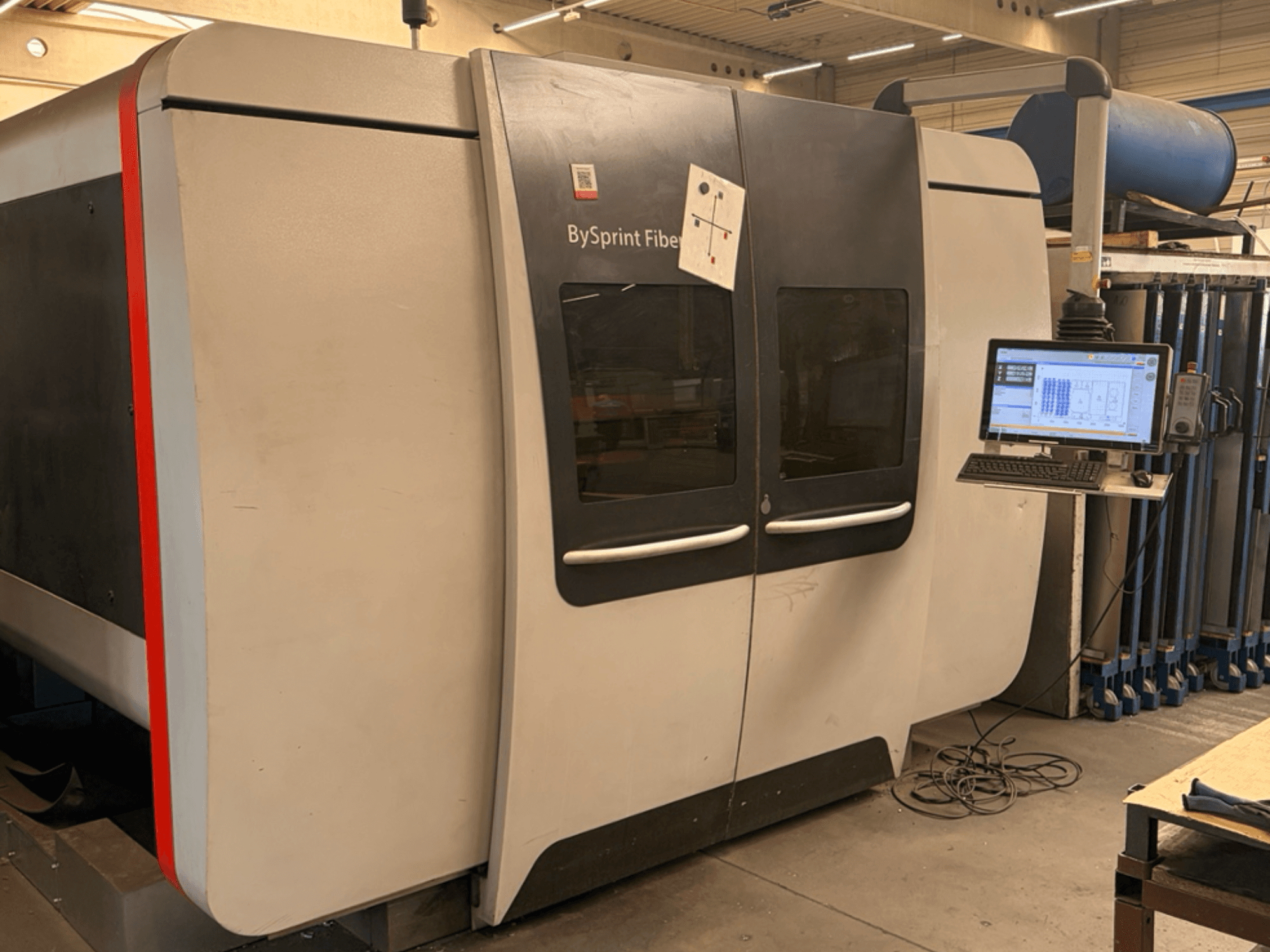

Bystronic BySprint Fiber 3015 avec système de chargement/déchargement ByTrans Extended

* Source laser : Fiber 4000

* Technologie laser : laser à fibre

* Puissance laser : 4 000 W

* Fréquence d'impulsion : 1–2 500 Hz

* Plage de réglage de la puissance : 400–4 000 W

* Dimensions de la tôle (X) : 3 000 mm

* Dimensions de la tôle (Y) : 1 500 mm

* Vitesse maximale de positionnement X/Y : 100 m/min

* Vitesse maximale de positionnement simultané : 140 m/min

* Précision de positionnement (VDI/DGQ 3441) : ±0,1 mm

* Répétabilité (VDI/DGQ 3441) : ±0,05 mm

* Précision de détection des bords : ±0,5 mm

* Poids maximal de la pièce : 890 kg

* Temps de changement de table à navette : 35 s

* Épaisseur maximale de l'acier doux : 20 mm

* Épaisseur maximale de l'acier inoxydable : 15 mm

* Épaisseur maximale de l'aluminium : 15 mm

* Épaisseur maximale du laiton : 8 mm

* Épaisseur maximale du cuivre : 8 mm

* Consommation électrique totale (y compris l'aspiration et le refroidisseur) : 25,3 kW

Équipement et caractéristiques

* Système automatique de tables à navette avec 2 tables à navette

* Cabine de sécurité entièrement fermée

* Chariot à copeaux à rouleaux

* Armoire de commande CNC

* Écran tactile avec interface utilisateur ByVision

* Messager de maintenance

* Gestionnaire de redémarrage

* Gestionnaire du système

* Unité de commande portable

* Assistant de paramètres de découpe

* Alimentation sans coupure (UPS)

* Pont de découpe

* Tête de découpe

* Jet de perçage

* ByPos Fiber

* Nettoyage automatique de la buse

* Fonction de balayage

* Source laser à fibre

* Chauffage du réservoir

* Kit d'adaptation aux climats tropicaux

* Unité d'extraction standard 3000

* Interface d'automatisation / de manutention

* Refroidisseur pour fibre 4000

* Protection de l'opérateur dans la zone de découpe

* Protection de l'opérateur dans la zone de chargement / déchargement

* Alimentation électrique : 400 V / 50 Hz

* Raccordement électrique (machine avec source laser incluse)

* Raccordement à l'air comprimé (machine, source laser et refroidisseur compris)

* Dossier technique des matériaux

* Dossier sur les tolérances des pièces et la qualité de la surface de coupe

* Dossier sur l'alimentation en gaz de découpe et la qualité de découpe

* Documentation relative aux exigences environnementales

* Documentation relative aux exigences du bâtiment

* Documentation relative à la machine

* Armoire STL

Équipements supplémentaires

* Système de chargement/déchargement étendu ByTrans 3015

* 2 cassettes avec supports en cuivre

* Unité d'aspiration supplémentaire pour la séparation des feuilles

* Fibre de contrôle de coupe

* Emplacement spécial de l'armoire de commande

* Changeur automatique de buses à 40 positions

* Deuxième console opérateur

* Matériel d'observation

* Interface OPC de découpe
