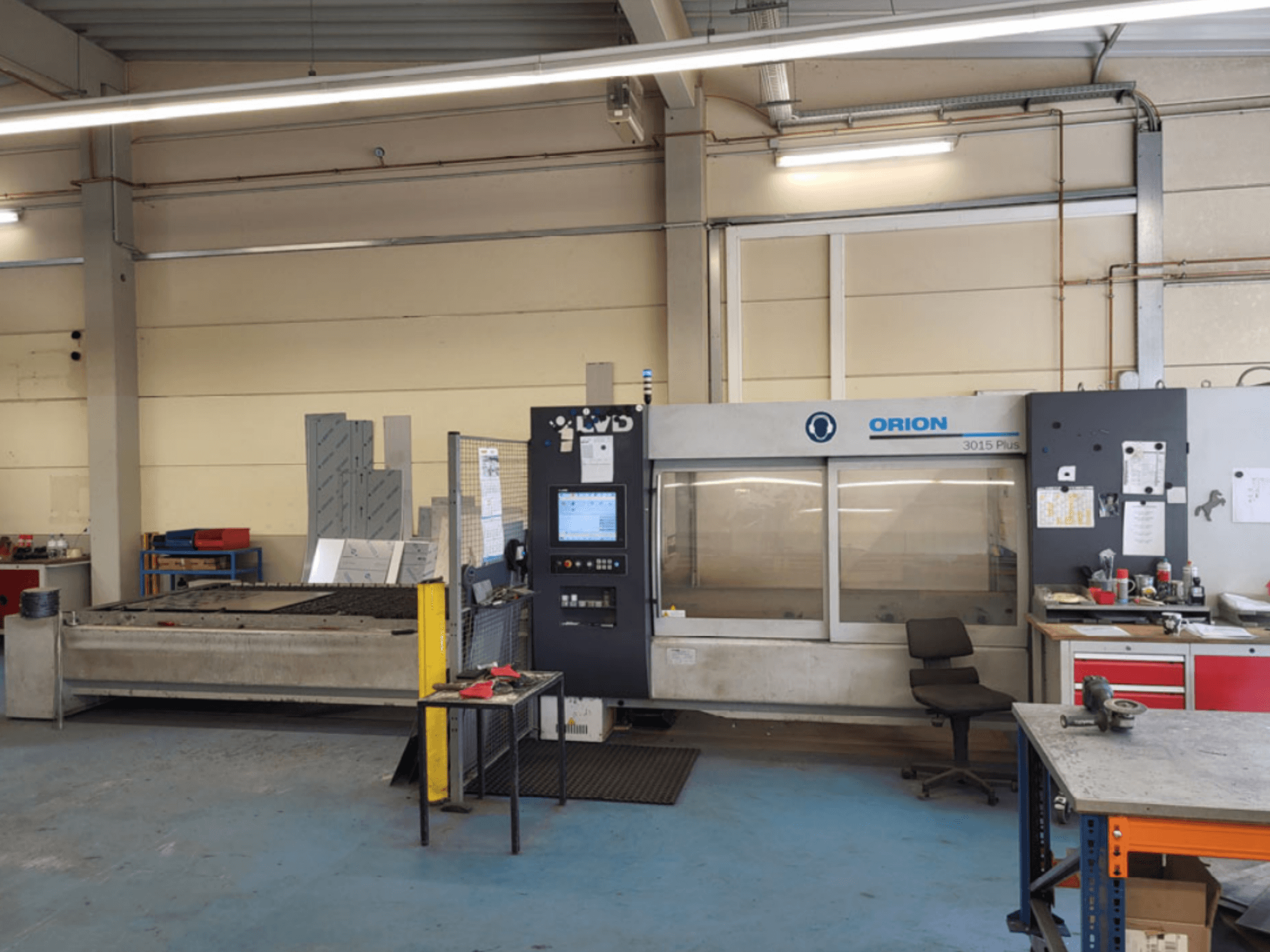

LVD - Orion 3015 PlusDE-CUT-LVD-2014-00002

• Taille maximale de la feuille : 3000 × 1500 mm

• Poids maximal de la feuille : 570 kg

• Vitesse de positionnement max :

  • Axes X/Y : 100 m/min

  • Axe Z : 15 m/min

• Répétabilité : ±0,025 mm

• Précision de positionnement : ±0,05 mm/m

• Laser :

  • Type : Fanuc CO₂ excité par HF

  • Puissance : 2500 W (±2%)

  • Plage de puissance : 100-2500 W

  • Stabilité de la sortie : ±1%

  • Longueur d'onde : 10,6 µm

  • Fréquence d'impulsion : 5 Hz-33 kHz

  • Consommation de gaz laser : 10 l/h

  • Refroidissement : Système d'eau en circuit fermé

• Capacité de coupe des matériaux (2500 W) :

  • Acier : 16 mm

  • Acier inoxydable (N₂) : 10 mm

  • Aluminium : 6 mm

Equipement supplémentaire

• Système de chargement/déchargement automatique :

  • Taille maximale de la feuille : 3050 × 1525 × 12 mm

  • Poids maximal de la pile : 2500 kg

  • Hauteur maximale de la pile : 100 mm

  • Encombrement au sol (chargeur automatique inclus) : 8900 × 6600 × 3700 mm

• Tour compacte :

  • Taille maximale de la feuille : 3050 × 1525 × 16 mm (ou 2550 × 1525 × 20 mm)

  • Taille minimale de la feuille : 1000 × 1000 mm

  • Poids maximal de la palette : 3000 kg

  • Hauteur maximale de la palette : 240 mm (palette comprise)

  • Empreinte au sol : 8850 × 7200 mm

  • Options de hauteur de tour :

    • 4 palettes : 4100 mm

    • 6 palettes : 4940 mm

    • 10 palettes : 6620 mm

Note : "Min sheet size : 1000 × 1000 m" dans la source semble être une coquille ; indiqué ici en mm.
