- ➤ AWEA LP3016YF - Gantry Mill For Sale | gindumac.com

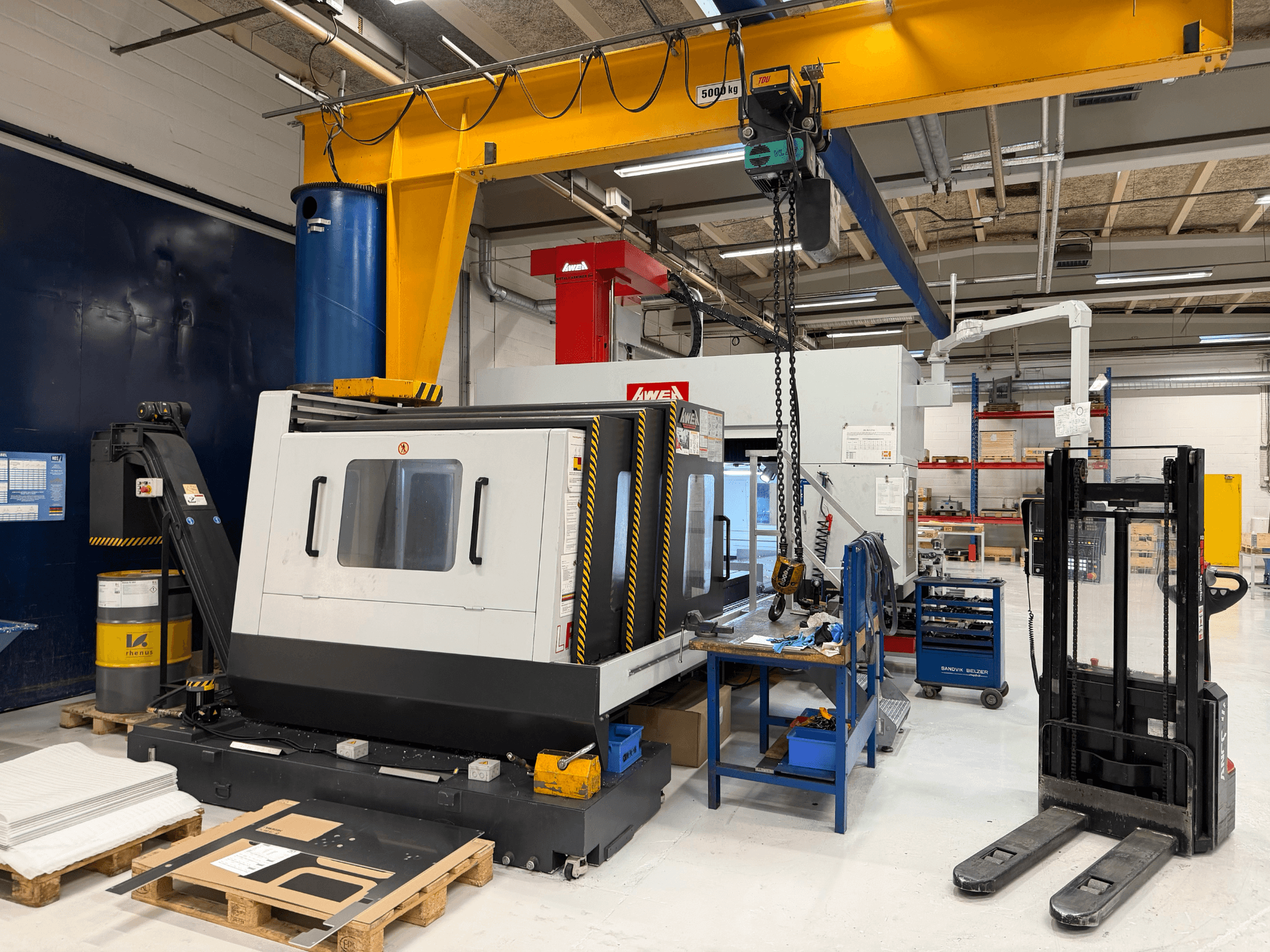

Cette fraiseuse à portique 4 axes AWEA LP3016YF a été fabriquée en 2021. Elle dispose d'une zone de travail importante de 3216 x 1500 mm et d'un poids de pièce maximal de 10 000 kg. La machine est équipée d'une commande CNC FANUC 31iM-F et comprend un changeur d'outils à 32 positions. Si vous cherchez à obtenir des capacités de fraisage de haute qualité, pensez à la machine AWEA LP3016YF que nous avons à vendre. Contactez-nous pour plus d'informations.
Vue d'ensemble
- marque: AWEA
- année: 2021
- MODÈLE: LP3016YF
- type d'application: Fraiseuse
- Emplacement: Danemark
- type de machine: Fraiseuse à Portique
- marque de l'unité de contrôle: FANUC
Informations techniques - AWEA LP3016YF
Unité de contrôle
- Marque de contrôle: FANUC
- Modèle de contrôle: 31iM-F CNC with 10.4" LCD
Dimensions
- Hauteur de la machine: 4100 mm
- Longueur de la machine: 8700 mm
- Poids de la machine: 29000 kg
- Largeur de la machine: 4660 mm
Mouvement
- Nombre d’axes: 4
- Course de l’axe X: 3000 mm
- Course de l’axe Y: 1600 mm
- Course de l’axe Z: 760 mm
Spécification technique
- Poids max. de l’outil: 20 kg
- Puissance de broche: 26 kW
- Vitesse de broche: 8000 RPM
Informations supplémentaires
Table de travail : 3216 x 1500 mm
Poids maximal de la pièce : 10 000 kg
Distance entre le plan et le nez de la broche : 200-960 mm
Distance entre les colonnes : 2 300 mm
Cône de la broche : MAS BBT50
Avance rapide (X/Y/Z) : 20 m/min (15 m/min)
Avance (X/Y/Z) : 1-10 000 mm/min
Changeur d'outils : Type de bras, 32 positions
Diamètre d'outil max : Ø127 mm
Diamètre max. de l'outil avec poches adjacentes libres : Ø215 mm
Longueur max. de l'outil : 400 mm
Équipement supplémentaire
Encapsulation complète de la machine avec toit (conforme à la norme CE)
Refroidissement et gestion thermique :
Système de refroidissement haute pression de 20 bars avec filtres
Pompes basse pression (Grundfos/Walrus)
Système de refroidissement de l'huile de la broche / refroidisseur d'huile
Système de refroidissement, échappement de la broche, échangeur de chaleur dans l'armoire électrique
Manipulation des copeaux :
Convoyeur de copeaux à double vis le long de la table
Convoyeur de copeaux à chaîne dans la direction Y, situé à une extrémité
Palpage :
Système de palpage de pièces Renishaw 3D
Palpeur de réglage d'outil Renishaw TS 27R
Éclairage : Double éclairage LED de la machine et spot LED
Kit d'outillage : 20 porte-outils BBT50 avec 32 boulons de serrage (réfrigérant traversant)
Alimentation : transformateur CE 3x400V 50Hz
Base/accessoires : Sabot de machine en acier
Option F (tête angulaire et automatisation) :
Tête angulaire à 90° avec axe C automatique indexé à 5°.
Changement automatique de la tête verticale ; la tête est stockée dans une boîte au portail de la machine
Stockage de la tête angulaire pivotante
Changement ATC en position horizontale et verticale
Vitesse de rotation maximale de la tête angulaire : 3 000 tr/min
Amélioration de la course transversale : Y = 1 900 mm (avec l'option F)
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
