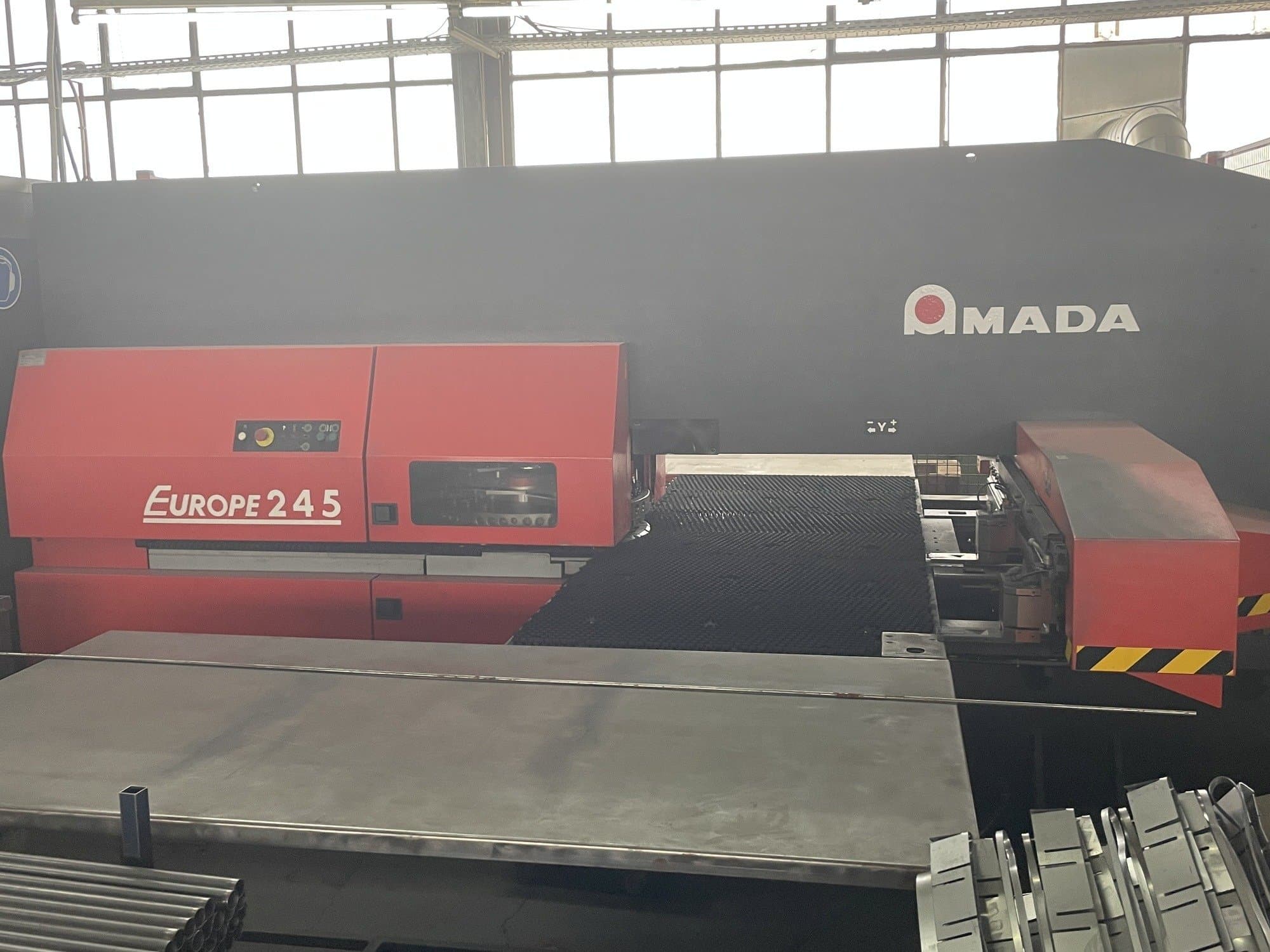

AMADA - Europe 245DE-PUN-AMA-2001-00001

Avantages de la machine

Avantages qualitatifs de la machine

• Nombre de pinces pneumatiques : 2
• Nombre d'axes contrôlés simultanément : 3 : x, y, c
• Vitesse de la tourelle : 25 tr/min
• Nombre de coups par minute, distance 25. 4 mm, course du cylindre 6,5 mm : 220 coups/min.
• Course de poinçonnage, distance 1 mm, course du cylindre 6. 5 mm : 480 coups/min.
• Taille minimale du pas programmable : 0,001 mm
• Nombre de stations d'outils : 27, dont 3 rotatifs
• Diamètre max. Diamètre de l'outil : 88. 9 mm
• Stations de tournage : 2x1 1/4" ; 1x2".
• Epaisseur max. Epaisseur de la tôle pour le poste de tournage : 3 mm, point d'alimentation inférieur : 4 points programmables table de travail : x=600, y=400 capacité de mémoire : 64 (~63 programmes) kb écran graphique : 10,4" lcd temps d'arrêt : 295 ms pression d'air : 5 kg/cm2 (bar) volume d'air : 250 nl/mn volume d'huile : 160 l rideau lumineux (3 faisceaux) : standard dans les pays européens puissance installée : 27 kw dimensions de la machine : l=4460 mm, l=2750 mm, h=2130 mm

Avantages techniques de la machine

• Course max : 1290 mm
• Distance minimale de séparation : 1,3 m
• Zone de garde de witdh : 70 m
• Format de perforation max. Format de perforation sans dispositif d'interception et avec tête 31 stations : 1020 x 1290 (y-10 ; y1010 t2xx ; y-50 ; y970 t3xx)
• Taille maximale de la feuille perforée avec le dispositif d'interception taille de la feuille perforée avec dispositif d'interception : 1020 x 2540 mm
• Max. Format de la feuille perforée avec dispositif d'interception + 1 tour (en option) : 1500 x 2540 mm
• Épaisseur maximale de la feuille sur la table de brossage : 3 mm epaisseur de la tôle sur la table de brossage : 3 mm
• Poids max. Poids autorisé sur la table : 100 kg
• Précision du poinçonnage : +-0. 1 mm
• Précision de positionnement : +-0. 07 mm
