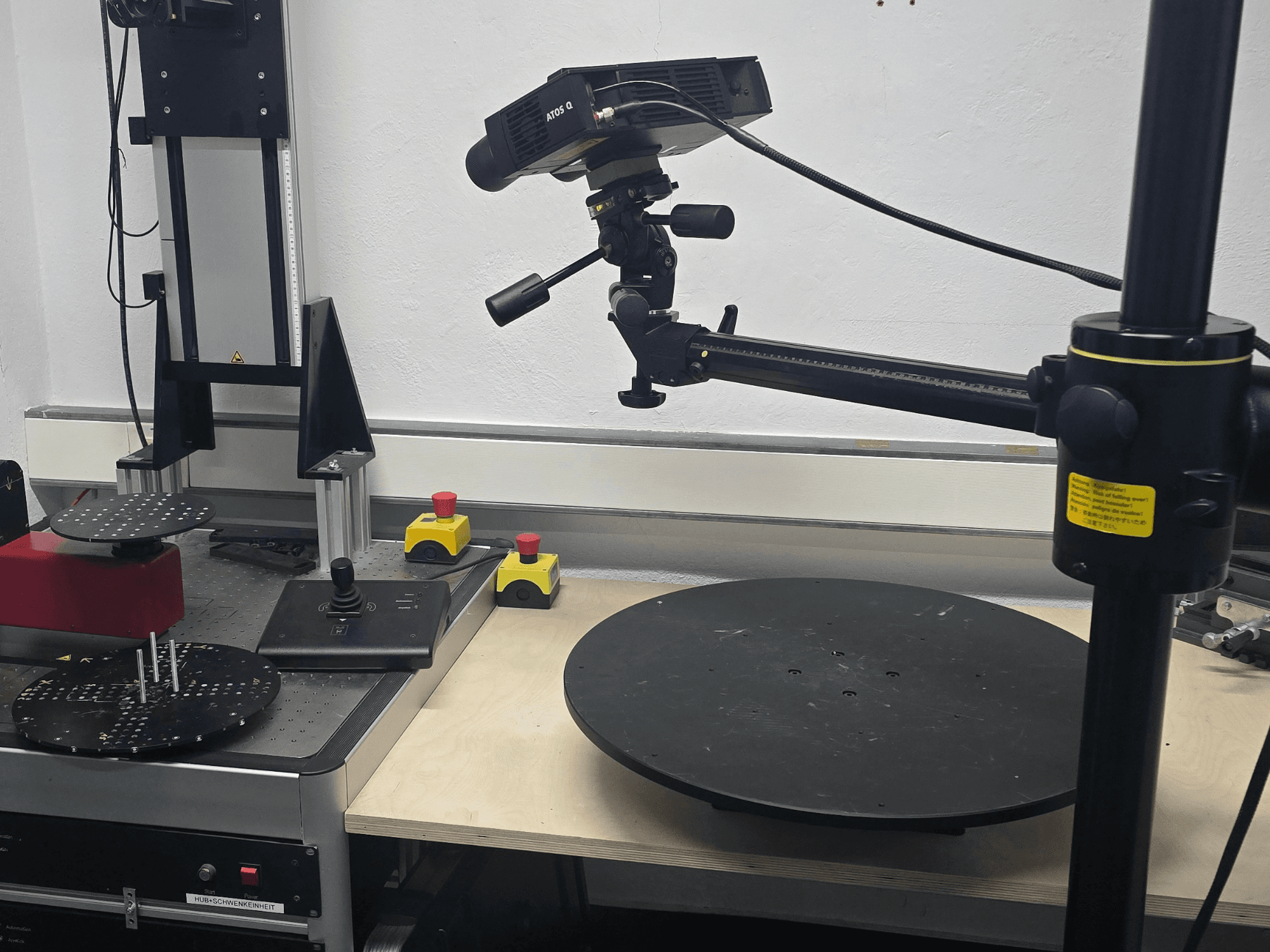

ZEISS - ATOS Q 12MDE-MEA-ZEI-2022-00002

- Résolution des caméras : 2 caméras CMOS de 12 mégapixels (4 112 x 3 008 pixels)

- Heures de fonctionnement/de service : 1 529 h (temps de service total / temps de révision)

- Volumes de mesure (MV) et caractéristiques techniques :

* MV50 : 50 × 35 × 20 mm ; espacement des points (12 M) : 0,012 mm ; distance de mesure : 490 mm ; Distance focale de l'objectif de la caméra : 90 mm ; Distance focale de l'objectif du projecteur : 60 mm ; Points de référence : Ø 0,4 mm ; Objet d'étalonnage : CP40/MV60

* MV100 : 100 x 70 x 60 mm ; espacement des points (12M) : 0,029 mm ; distance de mesure : 490 mm ; Distance focale de l'objectif de la caméra : 50 mm ; Distance focale de l'objectif du projecteur : 27 mm ; Points de référence : Ø 0,8 mm ; Objet d'étalonnage : CP40/MV100

* MV170 : 170 x 130 x 130 mm ; espacement des points (12M) : 0,044 mm ; distance de mesure : 490 mm ; Distance focale de l'objectif de la caméra : 35 mm ; Distance focale de l'objectif du projecteur : 20 mm ; Points de référence : Ø 0,8 mm ; Objet d'étalonnage : CP40/MV170

* MV270 : 270 x 200 x 200 mm ; espacement des points (12M) : 0,064 mm ; distance de mesure : 490 mm ; Distance focale de l'objectif de la caméra : 25 mm ; Distance focale de l'objectif du projecteur : 14 mm ; Points de référence : Ø 1,5 mm ; Objet d'étalonnage : CP40/MV320

* MV350 : 350 x 260 x 260 mm ; espacement des points (12M) : 0,091 mm ; distance de mesure : 490 mm ; Distance focale de l'objectif de la caméra : 16 mm ; Distance focale de l'objectif du projecteur : 10 mm ; Points de référence : Ø 1,5 mm ; Objet d'étalonnage : CP40/MV320

* MV500 : 500 x 370 x 320 mm ; espacement des points (12M) : 0,124 mm ; distance de mesure : 490 mm ; distance focale de l'objectif de la caméra : 12 mm ; distance focale de l'objectif du projecteur : 6 mm ; Points de référence : Ø 3,0 mm ; Objet d'étalonnage : CP40/MV560

- Températures réelles de fonctionnement du système (écran d'état) :

* temp0 Carte mère : 44,0 °C

* temp1 Bois : 25,5 °C

* temp2 Air : 21,7 °C

* temp3 LED : 36,0 °C

* temp4 Frame-P : 27,8 °C

* temp5 DMD-P : 29,4 °C

* temp6 Objectif : 29,7 °C

- Vitesses des ventilateurs : Ventilateur électronique : 4 237 tr/min ; Ventilateur de la lampe : 4 359 tr/min

- Orientation du système : inclinaison : 14,9° ; roulis : -3,7°

- Capacité de charge de la table rotative : max. 150 kg (ou max. 40 kg selon la configuration)

- Capacité de charge de l'unité d'inclinaison et de pivotement : max. 5 kg

- Caractéristiques techniques de la station de travail mobile (Dell Precision 7760) : écran 17 pouces, processeur Intel 64 bits octa-cœur à 2,6 GHz, 64 Go de RAM, carte graphique NVIDIA Quadro OpenGL, SSD de 1 To, E/S : Wi-Fi, LAN, 3 ports USB 3.2 / Thunderbolt 4

- Accessoires et équipement inclus : trépied, 4 champs de mesure (MV50, MV100, MV270, MV500) avec plaques d'étalonnage, unité de rotation/panoramique avec dispositif de levage, table rotative avec unité de commande 19 pouces, contrôleur mobile, boîtier convertisseur avec carte de traitement d'image (fibre optique vers Thunderbolt 3), mallette de transport, bloc d'alimentation, licence logicielle sur clé USB
