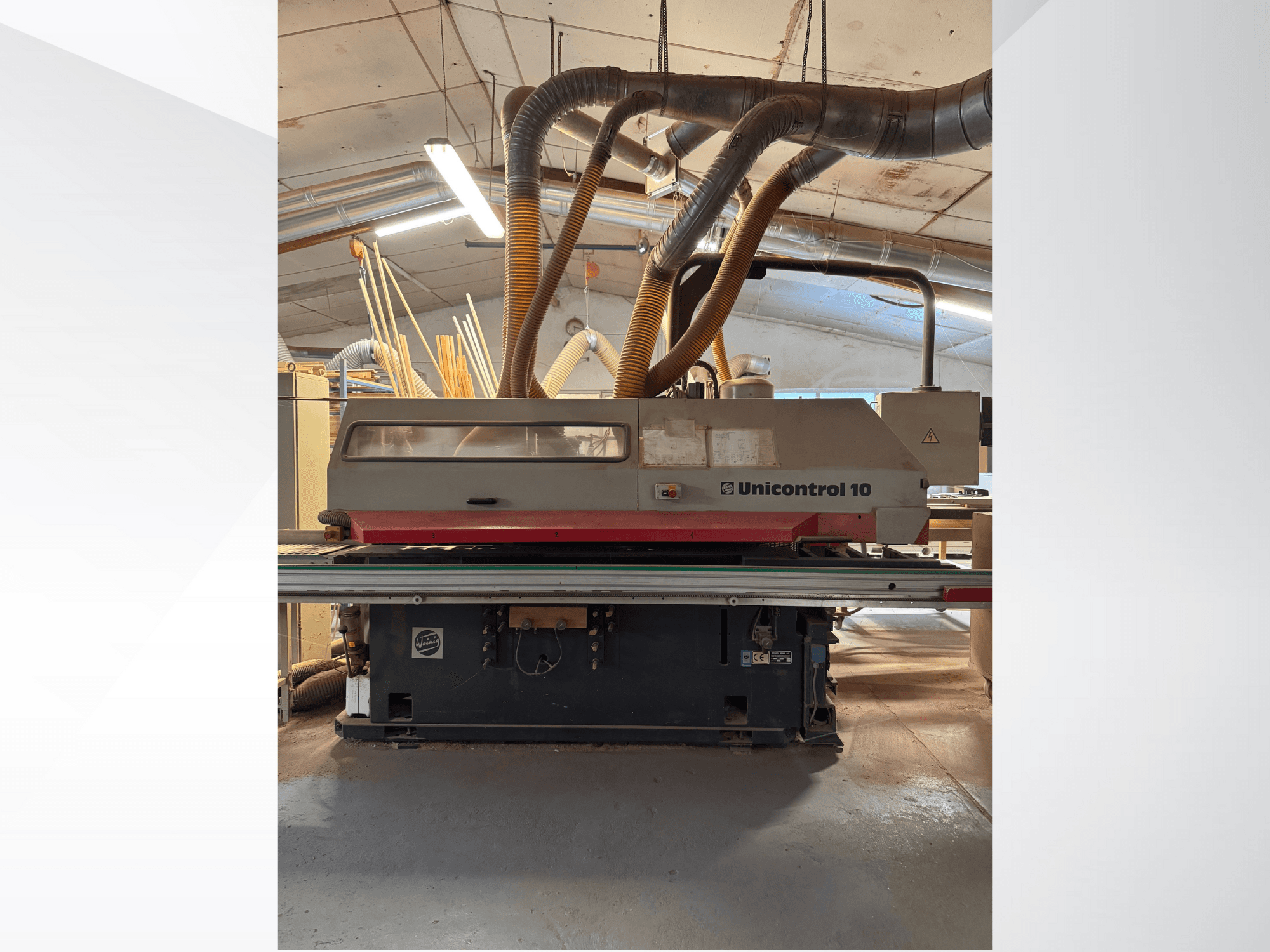

WEINIG / DIMTER - Weinig Unicontrol 10-5DE-MIL-WEI-1998-00001

• Capacités

  • Largeur de travail : 40-220 mm

  • Hauteur de travail (usinage longitudinal) : 40-100 mm

  • Hauteur de travail (usinage transversal) : 40-100 mm (hauteur du contre-bois 80 mm)

  • Longueur de la pièce (longitudinale) : min. 220 mm + 2 x la longueur du tenon

  • Longueur de la pièce (transversale) : min. 275 mm + 1 x longueur du tenon avec un diamètre d'outil de 320 mm

• Avance (usinage transversal)

  • Puissance du moteur : 0,3 kW

  • Vitesse d'avance : 3-25 m/min

  • Serrage de la pièce : 2 griffes de serrage

  • Butée de longueur : avec échelle et loupe de lecture pour les dimensions extérieures du cadre ou de l'ouvrant

  • Compteur : cadencé pneumatiquement, 4 positions (pas pour les fenêtres d'atelier), jusqu'à une hauteur de bois max. 80 mm

  • Paquet de deux pièces : alimentation en une ou deux pièces, avec système de séparation et de rétention des croix

    • Largeur du bois de la 1ère pièce (posée sur la butée) : 55-90 mm

    • Largeur du bois de la 2e pièce : 130 mm

• Alimentation (usinage longitudinal)

  • Puissance du moteur : 2,2 kW

  • Vitesse d'avance : 4-18 m/min (réglable en continu par convertisseur de fréquence)

  • Espacement des rouleaux d'avance : 100/120 mm

  • Largeur du rouleau d'avance : 30/50 mm

  • Diamètre du rouleau d'alimentation : 95 mm

• Unités d'usinage

  • Tronçonneuse

    • Puissance du moteur : 3 kW

    • Diamètre de la broche : 40 mm

    • Vitesse de rotation de la broche : 2800 tr/min

    • Déplacement de l'outil : max. 400 mm

    • Réglage axial : pneumatique contre tourelle quadruple

  • 1ère broche avec tenon et fente

    • Puissance du moteur : 11 kW

    • Diamètre de la broche : 50 mm

    • Vitesse de rotation de la broche : 3250 tr/min

    • Déplacement de l'outil : max. 320 mm

    • Longueur de serrage de l'outil : 320 mm

    • Plage de réglage axial : 240 mm

    • Nombre d'outils : 4 x 80 mm

    • Réglage axial : hydraulique

  • 1ère broche de profilage

    • Puissance du moteur : 11 kW

    • Diamètre de la broche : 50 mm

    • Vitesse de rotation de la broche : 6000 tr/min

    • Diamètre de l'outil : max. 232 mm

    • Cercle de rotation zéro de l'outil : 130-140 mm

    • Longueur de serrage de l'outil : 320 mm

    • Plage de réglage axial/radial : 240/80 mm

    • Nombre de positions d'outils : 4 x 80 mm

    • Réglage axial : hydraulique

  • 2ème broche de profilage

    • Puissance du moteur : 11 kW

    • Diamètre de la broche : 50 mm

    • Vitesse de rotation de la broche : 6000 tr/min

    • Diamètre de l'outil : max. 232 mm

    • Cercle zéro de l'outil : 130-140 mm

    • Longueur de serrage de l'outil : 320 mm

    • Plage de réglage axial/radial : 240/80 mm

    • Nombre de positions d'outils : 4 x 80 mm

    • Réglage axial : hydraulique

  • Freins mécaniques de broche

    • Pour broche(s) de profilage

    • Pour les unités de tronçonnage et de profilage/sciage

  • Unité de fraisage de profilés (horizontale, en haut ; devant la dernière broche de profilage)

    • Indexation radiale : 2 positions

    • Indexation axiale : 2 positions

    • Puissance du moteur : 3 kW

    • Diamètre de la broche : 40 mm

    • Vitesse de rotation de la broche : 5850 tr/min

    • Diamètre de la broche : 40 mm Vitesse de la broche : 5850 tours/minute 130 mm

    • Longueur de serrage de l'outil : 40 mm

    • Plage de réglage axial : 52 mm

    • Plage de réglage radial : 125 mm

  • Unité de fraisage de profil (verticale, droite ; en bout de machine)

    • Indexation radiale : 2 positions

    • Indexation axiale : 2 positions

    • Puissance du moteur : 3 kW

    • Diamètre de la broche : 40 mm

    • Vitesse de rotation de la broche : 5850 tr/min

    • Diamètre de la broche : 40 mm Vitesse de la broche : 5850 tours/minute 210 mm

    • Longueur de serrage de l'outil : 160 mm

    • Plage de réglage axial : 90 mm

    • Plage de réglage radial : 100 mm

  • Longueur de la broche de tenonnage et de rainurage (640 mm de longueur de serrage de l'outil, au lieu d'une broche de 320 mm)

    • Puissance du moteur : 15 kW

    • Vitesse de rotation de la broche : 2925 tr/min

    • Nombre de positions d'outils : 8 x 80 mm

    • Plage de réglage axial : 560 mm

Équipement supplémentaire

• Lampe de guidage laser pour la scie à tronçonner pour la détection des sections

• Dispositif de fenêtre de studio

  • Butée de longueur pivotante +/- 60° avec affichage numérique électronique et serrage pneumatique

  • Barre de comptoir coulissante

  • Pression spéciale pour la production de pièces inclinées

  • Restriction : épaisseur du bois max. 120 mm

  • A -60° : largeur de la pièce max. 110 mm avec une longueur de tenon de 80 mm, ou max. 150 mm avec des contre-profils

• Ensemble de fraisage

  • Dispositif de synchronisation avec immersion automatique (sur la 1ère broche de profilage)

  • Rail de support avec courroie coulissante

  • Rouleau d'alimentation cadencé haut/bas jusqu'à la 2e broche de profilage pour raccourcir la trajectoire de fraisage

  • Extension du logiciel avec 100 types de fraisage librement programmables

• Deux rouleaux d'avance cadencés axialement en face des deux broches de profilage pour la production de pièces étroites et courtes

• Guidage des échelons

  • Barre de guidage cadencée automatiquement dans la butée pour la production d'échelons

  • Barre de soutien des échelons par le haut dans la zone de l'unité de fraisage de profil vertical droit à l'extrémité de la machine

• Réglage électronique de la hauteur d'avance avec affichage numérique électronique

• Système de retournement automatique pour une seule personne, y compris le convoyeur à bande
