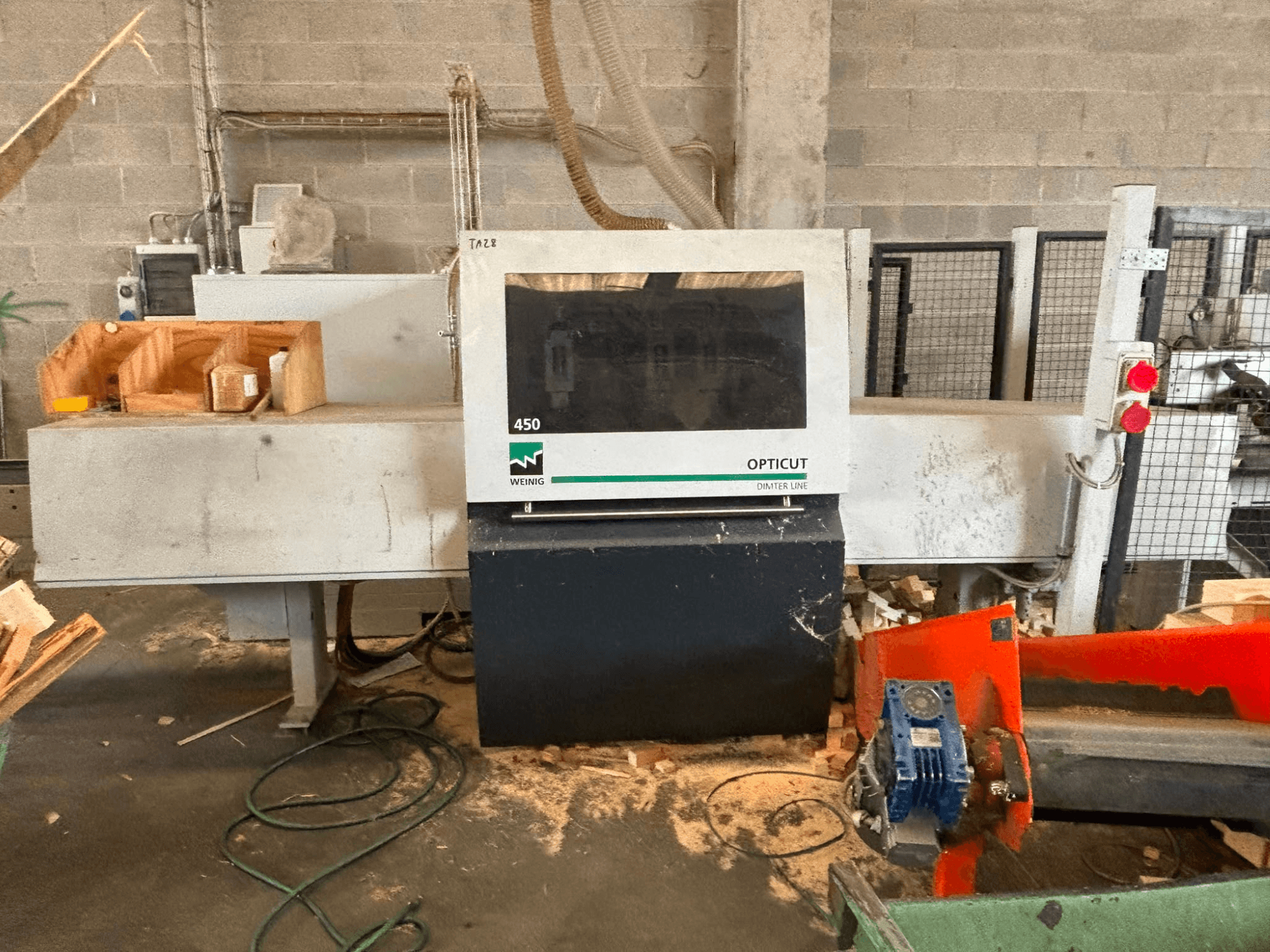

WEINIG / DIMTER - OptiCut 450DE-SAW-WEI-2019-00001

Hauteur de travail : 900 mm

Sens d'avance : avance à gauche

Diamètre de la lame : 500 mm

Alésage de la lame : 30 mm

Longueur d'entrée, min. : 500 mm

Longueur d'entrée, max. : 6 300 mm

Largeur du bois, min. : 30 mm

Largeur du bois, max. : 310 mm

Épaisseur du bois, min. : 12 mm

Épaisseur du bois, max. : 120 mm

Section rectangulaire maximale du bois : 310 × 12 mm

Section rectangulaire maximale du bois : 190 × 120 mm

Longueur minimale fixe après sciage : 150 mm

Longueur minimale fixe à l'extrémité de la planche : 180 mm

Courbure maximale de la planche : 10 mm/m

Tolérance de longueur : ±3 mm

Précision d'épaisseur de coupe : ±0,8–1,5 mm

Vitesse d’avance, réglable en continu : max. 300 m/min

Durée du cycle de coupe, freinage et accélération compris : 0,6 à 1,0 s

Puissance du moteur de la scie : 7,5 kW (10 HP)

Puissance du moteur d'avance : 5,0 kW (7 HP)

Puissance du moteur du convoyeur Vario : 2,5 kW (3,4 HP)

Raccordement électrique : environ 18 kW

Tension de service : 400 V / 50 Hz

Tension de commande : 230 V CA / 24 V CC

Courant nominal : 30 A

Fusibles : 35 A

Consommation d'air comprimé : env. 1 200 Nl/min

Pression de service : environ 8 bars

Vitesse de l'air d'extraction : environ 30 m/s

Débit d'air d'extraction : environ 1 800 m³/h

Largeur du convoyeur de tri : 250 mm

Largeur utile du convoyeur : 210 mm

Largeur maximale des pièces : 300 mm

Longueur du convoyeur de sortie : 7,5 m

Mesure automatique de la largeur : capteurs de distance laser

Précision de mesure de la largeur : ±2 mm max.

Nombre de produits actifs : 16 max.

Épaisseur minimale du bois pour la mesure : 12 mm

Largeur de la cuve à rebuts : 250 mm

Longueur maximale des chutes : environ 120 mm

Éjecteur haute résistance : pour les pièces de plus de 20 kg

Hauteur de la plaque d'éjection : 80 mm

Longueur d'écriture : longueur de la pièce − 10 mm

Panneau de commande : OptiCom Pro 18,5 pouces

Type d'écran : écran tactile TFT industriel

Résolution d’affichage : 1 366 × 768 pixels

Protection avant : IP65

Capacité d'alimentation des panneaux : jusqu'à 6,3 m

Station de marquage : 2 positions de marquage

Longueur du banc de marquage : 5 m

Système électrique : 400 V / 50 Hz

Onduleur : alimentation 24 V

Heures de fonctionnement : 42 874 h
