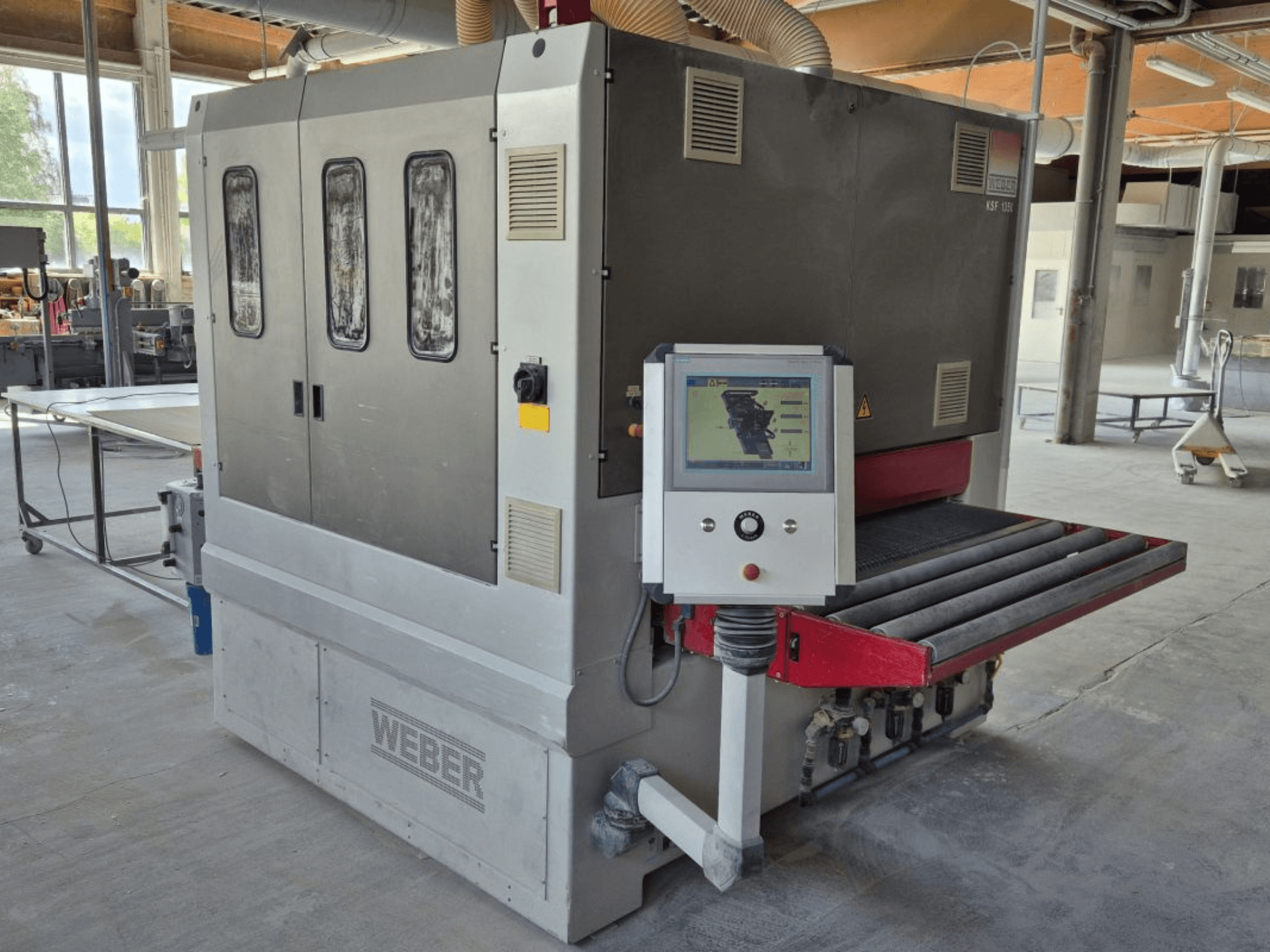

WEBER - KSF-3-1350DE-SAN-WEB-2009-00001

Châssis de la machine et alimentation

• Construction robuste en acier soudé pour 3 unités de ponçage

• Hauteur d'avance constante : 900 mm

• Panneau de commande et changement de bande abrasive à gauche (dans le sens de l'avance)

• Vitesse d'avance variable en continu : 3-18 m/min, contrôlée par fréquence

• Version à bande transporteuse sous vide avec soufflerie à vide de 5,5 kW et canal de vide jusqu'au bord supérieur de la machine

Unité 1 : Unité à courroie transversale

• Bande à lamelles de pression avec feutre et graphite

• Système de barre de pression ISD link avec détection de pièce de 11 mm et largeur de barre de pression de 44 mm

• Dispositif de soufflage de la bande abrasive contrôlé par la pièce à poncer

Unité 2 : Unité combinée CBF

• Rouleau de contact en caoutchouc rainuré Ø 130 mm, 60 Shore

• Bande à lamelles à alimentation transversale avec entraînement séparé de 4,0 kW

• Système de poutre de pression ISA Link avec détection de pièce de 11 mm et largeur de pression de 22 mm (contre-rotation)

• Dispositif de soufflage de la bande abrasive oscillante contrôlé par la pièce à poncer

Unité 3 : Unité à bandes croisées

• Système de poutre de pression à liaison ISD avec détection de pièce de 11 mm et largeur de poutre de pression de 44 mm

• Dispositif de soufflage de la bande abrasive commandé par la pièce à usiner

Commandes et fonctions

• Siemens MP 377 12" Multi-Panel HMI : écran couleur 12", mémoire de programme pour 300 programmes, tous les paramètres réglés par programme

• Commande WEBER i-Touch avec navigation par bouton rotatif

• WEBER AWDM : réglage automatique de l'épaisseur à l'entrée de la machine avec interrupteur de démarrage

• Rouleau de sécurité en cas de surépaisseur à l'entrée de la machine : levage automatique du rouleau de contact et des poutres de pression segmentées ; arrêt de l'alimentation.

• Commande ISA/ISD : détection de la pièce à haute résolution par incréments de 22 mm ; chargement libre de formes complexes ; chargement multiple avec un espacement minimal ; intensité et pression de meulage réglables par programme

• Système de poutre de pression à liaison ISA (unité 2) : pièce de pression mobile longitudinalement et transversalement

• Système de poutre de pression segmentée ISD (unités 1 et 3) : pression de bord réglable séparément (bord extérieur uniquement ou bords extérieur et intérieur) ; sélection possible pour les bords longitudinaux et transversaux ou pour le bord longitudinal uniquement.

Caractéristiques techniques

• Largeur de travail : 1350 mm

• Unité d'entraînement 1 (Eco-Drive, à régulation de fréquence) : 15,0 kW

• Unité d'entraînement 2 (Eco-Drive, à régulation de fréquence) : 20,0 kW

• Unité d'entraînement 3 (Eco-Drive, à régulation de fréquence) : 15,0 kW

• Entraînement CBF : 3,0 kW

• Entraînement de la soufflerie à vide : 5,5 kW

• Alimentation anti-rebond (à régulation de fréquence) : 3,0 kW

• Entraînement du réglage de la hauteur (commandé par la fréquence) : 0,75 kW

• Vitesse de la bande abrasive (à régulation de fréquence) : environ 3-20 m/s

• Taille de la bande abrasive (bandes transversales) : 2 × 150 × 5100 mm

• Taille de la bande abrasive (bande large) : 1370 × 2620 mm

• Épaisseur de la pièce (min/max) : 4-140 mm

• Hauteur de travail (constante) : 900 mm

• Vitesse d'avance en continu : 3-18 m/min

Equipement supplémentaire

• Dispositif d'éjection des pièces avec système WEBER ES (contrôle des pièces, économie d'énergie, contrôle individuel des chariots)

• Micro-nettoyage WANDRES, version monobrosse (brosse sabre électrique avec micro-humidification intégrée pour un dépoussiérage optimal de la peinture)
