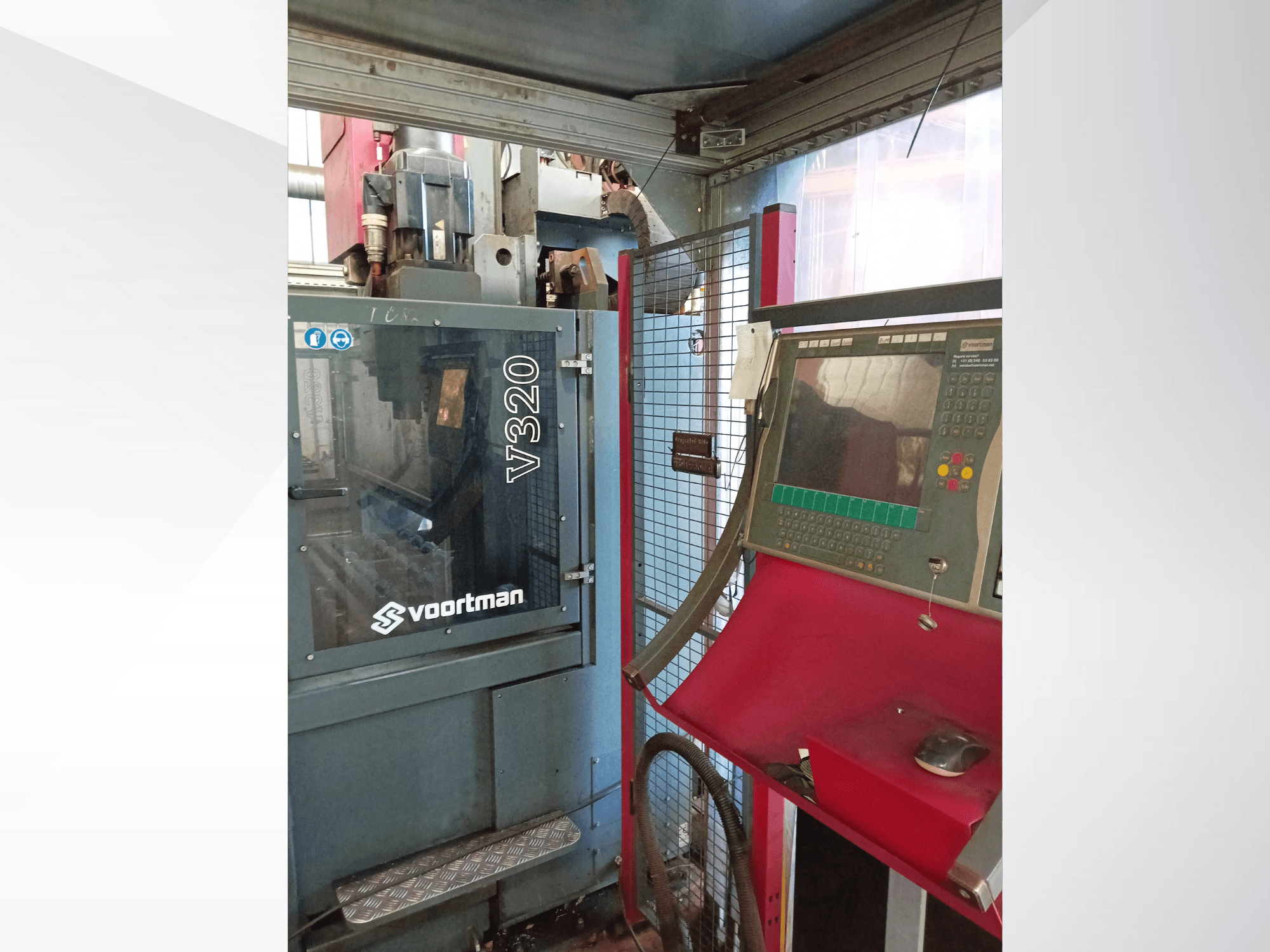

VOORTMAN - V320DE-CUT-VOO-2019-00001

• Taille de la pièce

  • Longueur min./max. du panneau : 850 - 6 100 mm

  • Largeur min./max. du panneau : 200 - 2 050 mm

  • Épaisseur minimale/maximale du panneau : 6 - 75 mm

  • Capacité maximale : 7 500 kg

• Unité de perçage : VD40

  • Montage : SK 40

  • Vitesse de l'axe : 0 - 2 500 tr/min (variable en continu, servomoteur)

  • Diamètre de perçage : 5 - 40 mm

  • Filetage : M6 - M30

  • Fraisage : Oui

  • Option de marquage par poinçonnage : Oui

  • Option de marquage du tracé (en option) : Oui

  • Changeur d'outils automatique : 2 x VTC 5/40 (2 x 5 positions)

  • Lubrification/refroidissement : Refroidissement interne, air/huile

  • Montage hydraulique : Oui

  • Charge nominale : 30 kW

• Alimentation et positionnement : Servomoteurs synchronisés, servo-convertisseur

• Découpe - Plasma (Smart Focus 300)

  • Épaisseur min/max : 3 - 80 mm

  • Capacité de perçage maximale : 40 mm

  • Coupe pratiquement sans scories : jusqu'à 35 mm

  • Marquage : Oui, avec les mêmes consommables

  • Gaz :

    • Gaz plasma pour le découpage de l'acier doux : O2 (pur à 99,9 %, propre, sec, sans huile)

    • Gaz de protection pour l'acier doux : O2 / Air (pur à 99,9 %, propre, sec, sans huile)

    • Gaz de marquage : Argon ; pour >200 A, azote

  • Console de gaz automatique : Oui

  • Réglage automatique de la hauteur : Oui

  • Allumage : Automatique

  • Vitesse de coupe (acier doux) :

    • 6 mm : environ 3 700 mm/min @ 90 A

    • 12 mm : environ 3 600 mm/min à 200 A

    • 25 mm : environ 1 600 mm/min à 300 A

    • 40 mm : environ 720 mm/min à 300 A

    • 50 mm : environ 400 mm/min @ 300 A

    • 80 mm : environ 100 mm/min @ 300 A

• Découpe - Oxy-combustible (unité d'oxycoupage)

  • Type de buse : Mélange de buses

  • Réglage automatique de la hauteur : Oui

  • Alimentation en gaz : Vanne magnétique avec clapet anti-retour

  • Gaz combustible : Propane (en option : acétylène)

  • Gaz de coupe : O2

  • Épaisseur maximale : 75 mm

• Généralités/installation

  • Sens de travail : De gauche à droite

  • Hauteur de travail : 760 mm (+/- 25 mm)

  • Température ambiante : -10°C à +35°C, max. 95% d'humidité relative

  • Régulateur de tension : Non inclus

  • Transformateur de courant : Non inclus

Équipement supplémentaire

• Source de plasma Kjellberg Smart Focus 300 (incluse)

• Système d'extraction Donaldson DFPR06 (inclus ; dernier changement de filtre en janvier 2025)
