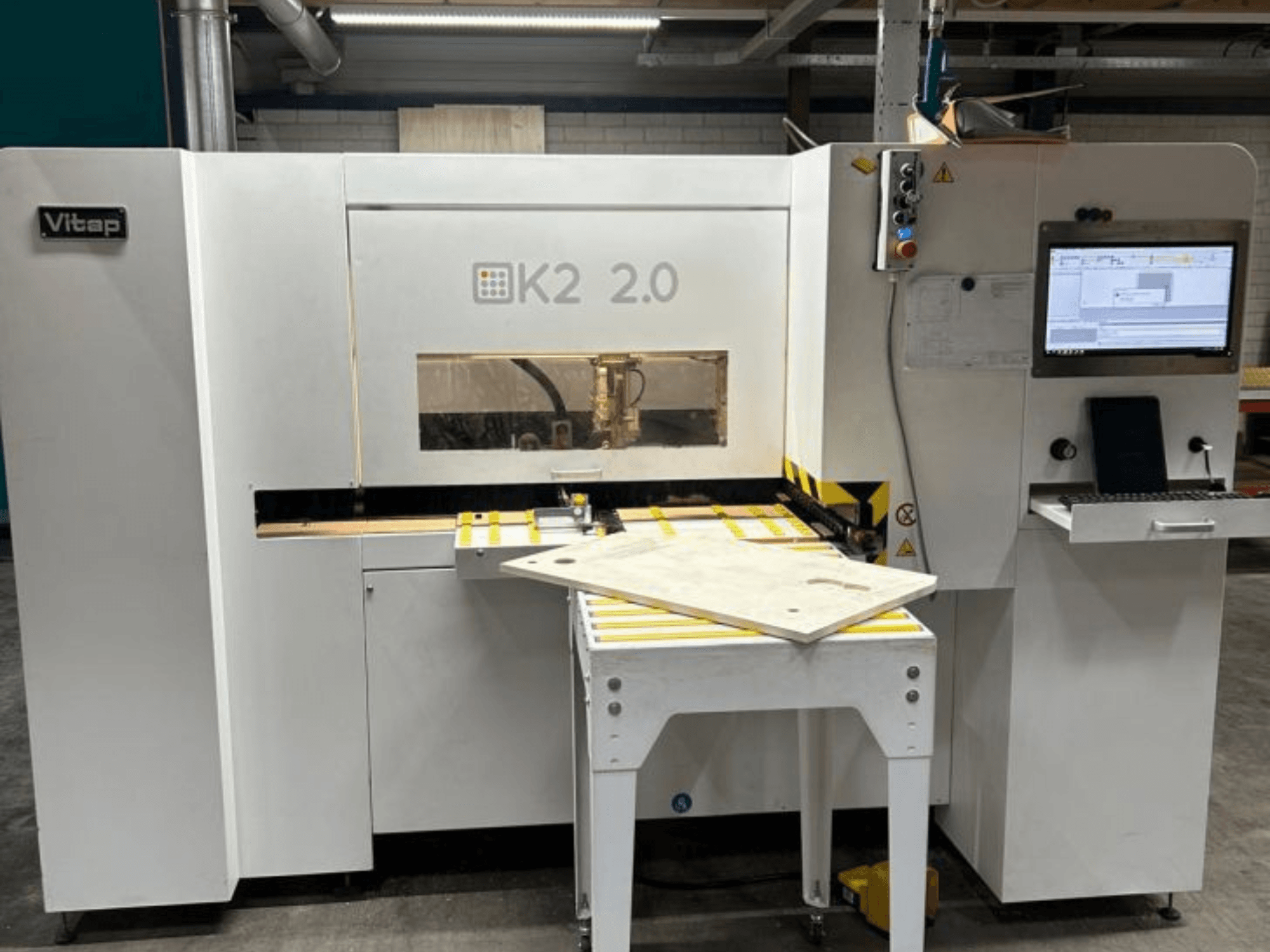

VITAP - Point K2 TOP 2.0NL-CNC-VIT-2018-00001

• État : non reconstruit, sans garantie

• Conforme aux normes CE

Usinage et axes

• Usinage en continu, usinage par le bas, retour automatique de la pièce à l'opérateur

• 3 axes contrôlés :

  • Axe X : transport ininterrompu de la pièce par DDT (Dual Dynamic Transport System) avec moteur sans balais

  • Axe Y : déplacement de la tête de perçage

  • Axe Z : perçage

• Pas de limitation de la longueur de la pièce

• Sortie arrière de la pièce

Référencement et positionnement

• Laser de référence double "0" (émetteur/récepteur) pour la détection du début/de la fin ; compensation pour les matériaux à bords sombres

• Réajustement du programme pour le perçage par le bas en cas d'affleurement sur des pièces verticales/horizontales

• Butées latérales avec rouleaux (fixes et mobiles), lecture numérique mécanique, alignement automatique sur la butée 0, retrait jusqu'à 3 mm sur la ligne 0

• Dispositif de serrage latéral constant pour un positionnement précis sur la ligne 0

• Point zéro réglable pour le formatage sur 4 côtés

Outillage et têtes

• Changeur d'outils automatique à 4 stations

• 12 broches verticales indépendantes

• Broches horizontales :

  • Axe X : (2+2)

  • Axe Y : (2+2)

• 1 scie (Ø 100 mm)

• Electrobroche 5 kW, cône ISO 30, 12 000-24 000 tr/min

• Vitesse de la broche (spécification supplémentaire) : 3500 tr/min

• Diamètre maximal de l'outil vertical : 35 mm

• Diamètre maximal de l'outil horizontal : 12 mm

• Profondeur maximale de perçage vertical : 45 mm

• Profondeur de perçage horizontale maximale (X/Y) : 30 mm

Capacités

• Poids maximal de la pièce : 80 kg

• Taille maximale de la pièce : X illimité, Y 1200 mm, Z 50 mm

• Taille minimale de la pièce : X 270 mm, Y 185 mm (70°), Z 4 mm

• Vitesse d'avance : 25 m/min

Contrôle et logiciel sur la machine

• Moniteur LCD 19" 5/4 TFT

• PC industriel

• Interface opérateur WSC avec Lister, outillage paramétrique et configuration paramétrique

• Programmation graphique CAD TPA EDI32, version de base

• Port USB

• Sauvegarde de tous les fichiers

• Macro-programmation

• Importation de fichiers DXF

Interface d'utilitaires et d'extraction

• Volume d'air d'extraction des poussières : 2000 m³/h

• Vitesse d'extraction : 30 m/s

• Orifices d'évacuation : 2x Ø 100 mm + 1x Ø 50 mm

• Moteur : 1,7 kW 1,7 kW

• Air comprimé : 7 bar

• Consommation d'air max : 60 Nl/min

• NORMES CE

Equipement supplémentaire

• Logiciel de bureautique - Licence
