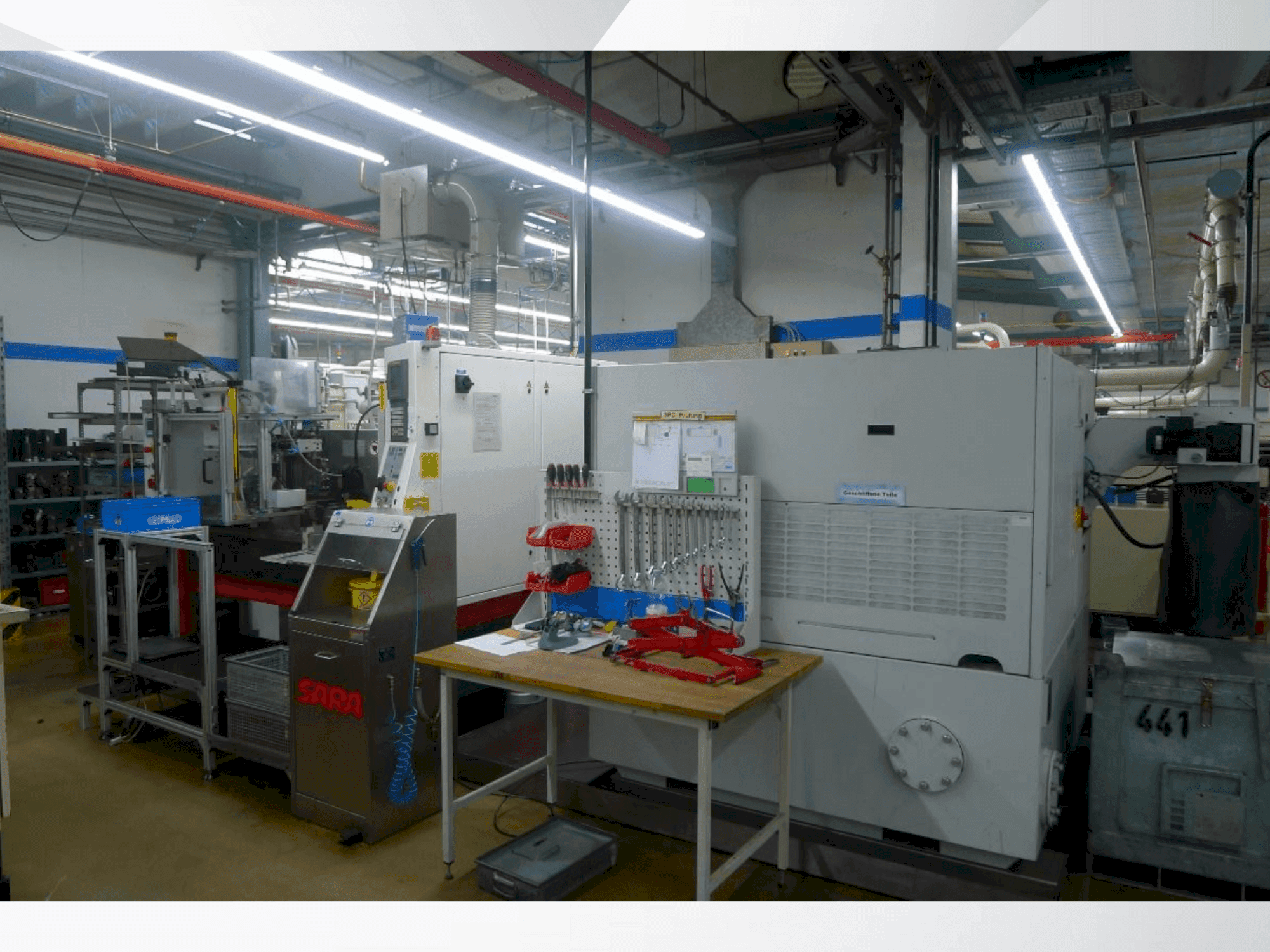

TSCHUDIN - ecoLine 400DE-GRI-TSC-2013-00001

Équipement supplémentaire

• - Kraft & Bauer Système d'extinction d'incendie, Type FB703S-UV3-TFM70°/KLA 6-S-MV / Microfiltre Knoll, Type Micro Pur 240 F / Station de levage Streuli, Type SHSRT300-TL142/180

Informations supplémentaires

Avantages de la machine

• Avantages techniques de la machine:
  • - Zone de travail du meulage en continu : 1. 5 - 100 mm de diamètre de la pièce / zone de travail du meulage en plongée : 1. 5 - 100 mm de diamètre de la pièce / longueur maximale de meulage : 250 mm
  • - Max. Diamètre extérieur : 400 mm / diamètre intérieur : 203. 2 mm / largeur max. Largeur : 250 mm / vitesse périphérique : 50 m/s / puissance d'entraînement : 11 kw (avec dispositif d'équilibrage)
  • - Max. Diamètre extérieur : 225 mm / diamètre intérieur : 127 mm / largeur max. Largeur : 250 mm / plage de vitesse : 0-265 rpm / max. Angle d'inclinaison : +5/+5° / puissance d'entraînement : 3. 7 kw

Informations supplémentaires

• - Outils pour le processus de meulage Jeu d'outils Pièces 19085 et 19575 Rectification en continu Illustration de l'agencement de la rectification et de la conception de l'outil Conception de l'outil Illustration de l'agencement de la rectification et de la conception de l'outil Support de pièce Support de la pièce (dessin inclus) Meule en corindon Disque de régulation Bride en acier inoxydable © 203.2 mm avec couvercle D'occasion, 50% de réduction Bride de montage de la meule @ 203.2 mm avec couvercle Bride RS © 127 mm avec couvercle D'occasion, 50% de remise Bride de montage du disque de régulation © 127 mm avec couvercle Jeu d'outils Arbre d'entraînement 13819 Meulage en plongée Illustration de l'agencement du meulage et de la conception des outils Conception de l'outil Illustration du dispositif de meulage et de la conception des outils Support de pièce Support de la pièce (avec dessin) 3 meules en corindon 3 disques de réglage 4 anneau intermédiaire 1 diamant de dressage pour la meule 1 diamant de dressage pour disque de réglage Système de refroidissement et de filtrage Station de relevage KM Streull type SHSRT300 Station de levage Streuli à liquide de refroidissement type SHSRT300 : Capacité 300 litres, avec pompe à liquide de refroidissement 1,1 kW, débit 150 |/min, hauteur de refoulement 10 mètres. Un deuxième réservoir d'eau fraîche est intégré au système pour le refroidissement des moteurs linéaires et de la broche de meulage (pompe 0,24 kW, débit 50 min, / hauteur de refoulement max. 5 m). Il y a un échange de chaleur entre les deux réservoirs. Version mobile avec 4 roulettes pivotantes. La station de levage est située sous la machine. Le prix comprend l'interface et la commande via le système de commande de la machine, couleur gris RAL 7036. Automatisation Bande transporteuse de déchargement sous RS Bande transporteuse pour le déchargement sous le disque de régulation : Il transporte les pièces vers l'avant, hors de la machine, après le processus de meulage. Le moteur d'entraînement est équipé d'un variateur de vitesse permettant de régler en continu la vitesse de la bande. La mise en marche et l'arrêt s'effectuent au moyen d'une commande CNC. La bande est fixée au bloc de support. Un bac de récupération situé sous la courroie recueille et recycle le liquide de refroidissement restant. La longueur est de 1200 mm, la largeur de 50 mm. Le diamètre maximal possible des pièces à usiner est de 40 mm. Goulotte inclinée avec bac de récupération des pièces Les pièces roulent doucement vers le bas dans un bassin de collecte inondé de liquide de refroidissement. À l'intérieur se trouve un panier métallique perforé qui sert à retirer les pièces finies du bassin de collecte. Arbeitsbereich Durchgangsschleifen Panier de récupération jusqu'à 50 mm Secteur d'activité Einstechschleifen Supports de travail jusqu'à 100 mm Grande surface de travail jusqu'à 270 mm Schlefscheibe Hauteur d'appui © 400 mm Largeur intérieure 0ี 203,2 mm Largeur maximale (Forme Typ 1) 250 mm Largeur maximale (forme 7) 275 mm Vitesse d'écoulement constante, V-konstant (max, 2'390 U/min) 50 m/s Puissance électrique (option : turbine 29 kW avec alimentation électrique) 11 kW Régulation Hauteur de chute © 250 mm Diamètre intérieur ซี 127 mm Largeur maximale (Forme Typ 1) 250 mm Largeur maximale (forme 7) 275 mm Drehzahlberelch stufenlos, V-konstant 5 - 1'000 L/Min. Neigungswinkel max. +5*1-5° Puissance électrique 3,7 KW Capacité de positionnement (sur les 3 axes U /X /W) 0,1 um Aufiosung der Glasmassstabe 0,05 um Alimentation électrique Puissance (+/- 10%) 3 x 400V / 50 Hz ou 3X480V / 60 Hz / ou selon les besoins du client Tension d'alimentation DC 24V Alimentation à partir de 25 kVA Température ambiante normale +15/ +40€. Niveau de bruit 68 dBA Débit d'air (Sperrluft) 1,5 - 6 bar Le débit d'eau doit être constant et stable conformément à la norme DIN-ISO 8573-1 (si le débit d'eau est inférieur à 6 bars et si le débit d'eau est trop élevé, il convient d'installer un dispositif de contrôle du débit d'eau supplémentaire). Débit d'air 20 - 30 l/Min. Poids 5 500 kg Corps de la machine, joints d'étanchéité et de réglage en matériaux naturels massifs. *SCHNEEBERGER Monoraif. Accessoires pour les 3 pièces U/X./W Entraînement avec des moteurs FANUC Positionnement avec des masses en verre absolu (Heidenhain), auflösung 50 nm, avec Sperrluft geschützt. Broche d'arrêt avec antenne intégrée (broche à moteur), sans entretien. Broche de réglage avec commande directe (moteur FANUC), +/- 4 mm axial verschiebbar Dispositif de réglage de l'inclinaison et de l'inclinaison de la tige de réglage au niveau de la flèche, monté Socle d'outils de travail avec roue d'entraînement pour l'affichage de la hauteur d'auflage Dispositif de contrôle de sécurité complet pour l'encastrement de la chambre à air, avec pompe à gaz et dispositif de contrôle de sécurité (Brevet : CH 691957), Uber der Schleifspalte feststehende Kühlmitteldüse (Brevet : CH 691957) CNC-Steuerung "FANUC 21i MB" mit integrierter SPS Logiciel d'usinage avec des fonctions étendues telles que : V-konstant pour les chenilles et les chenilles de réglage Calculs d'épaisseur pour les machines de montage et de démontage Compensations de masse pour les troubles de l'apprentissage et les troubles de la mémoire Reconnaissance de la hauteur de chute et des diamants de la pierre angulaire Couche d'usure avec armature en PIEZZO non renversée Alimentation électrique 230V AC 6A par transformateur Pièces détachées 1 Manuel d'utilisation en langue allemande 1 Schéma électrique et documentation 1 documentation sur le logiciel (sur CD) Couleurs : Blanc RAL 9010, Rot RAL 2002 et Naturgranit (noir)
