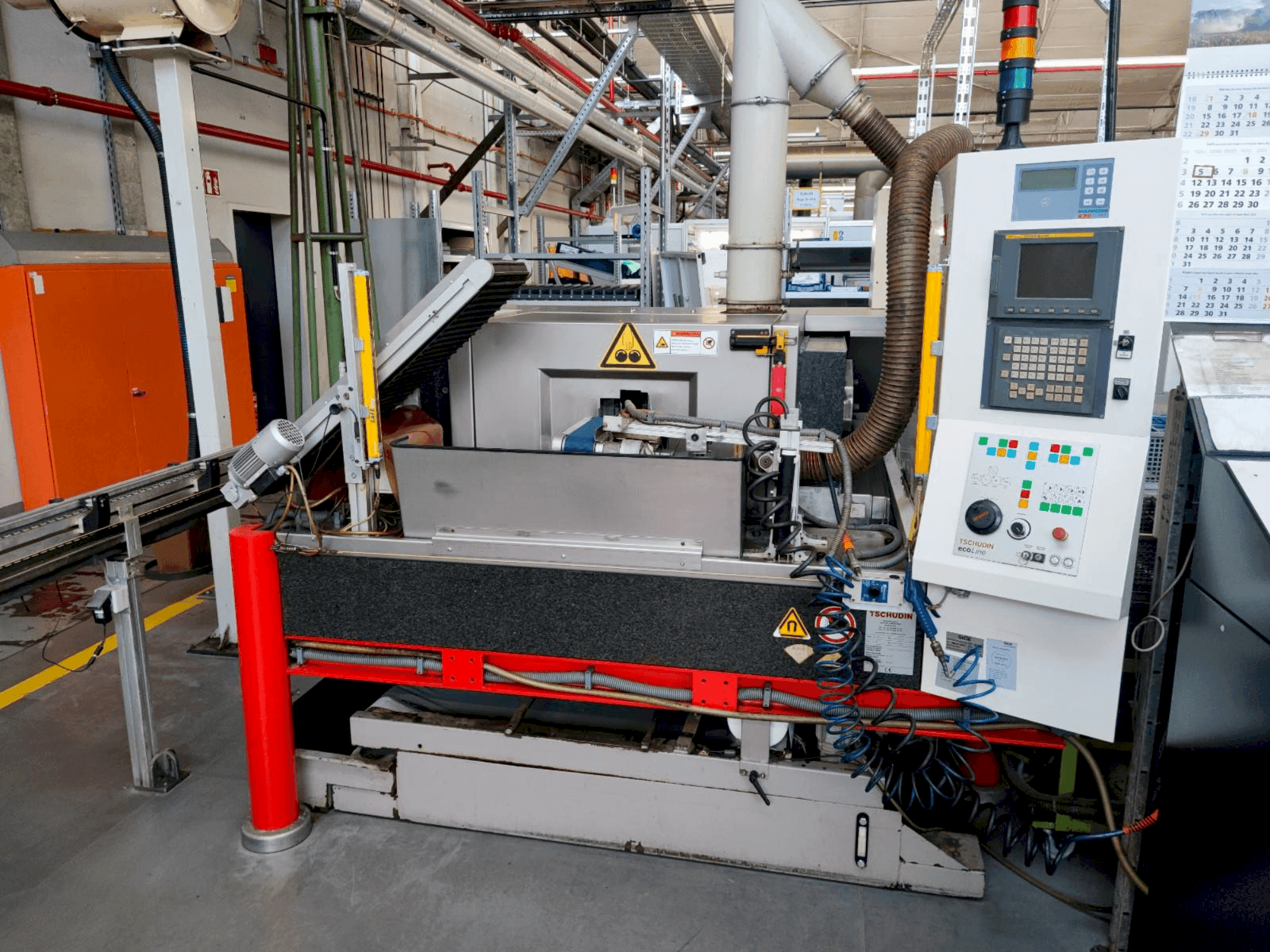

Vue de face de la machine TSCHUDIN ecoLINE 400

Merci de votre visite

Cette machine a été vendue récemment. Explorez des machines similaires disponibles ou envoyez-nous une demande.

Voir toutes les machines similaires

Voir les machines similaires

TSCHUDIN ecoLINE 400

Galerie de photos

TSCHUDIN - ecoLINE 400DE-GRI-TSC-2004-00001

Vendu

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils
TSCHUDIN ecoLINE 400 Machine à meuler sans centre

Afficher dans la langue d'origine

Cette rectifieuse sans centre TSCHUDIN ecoLINE 400 a été fabriquée en 2004 en Suisse. Elle est conçue pour assurer la plus grande stabilité possible du processus et la fiabilité de la machine. La machine est spécialement conçue pour l'usinage de pièces d'un diamètre allant jusqu'à 100 mm. Elle fonctionne avec une commande FANUC 21i-MB. Dans le cadre d'un projet, elle a été complétée par un système personnalisé de chargement et de déchargement automatisés. En outre, elle est équipée de bandes transporteuses commandées par une commande PLC Tschudin. La machine est toujours sous tension et peut être inspectée à tout moment.

Vue d'ensemble

marque: TSCHUDIN
année: 2004
MODÈLE: ecoLINE 400
type d'application: Broyage
Emplacement: Allemagne
type de machine: Rectifieuse Sans Centre
marque de l'unité de contrôle: FANUC

Informations techniques - TSCHUDIN ecoLINE 400

Données générales

Largeur des mesures: 2000 mm
Profondeur des mesures: 2400 mm
Hauteur des mesures: 1900 mm
Poids de la machine: approx. 6000 kg

Unité de contrôle

Modèle: 21i-MB
Marque: FANUC

Pièce à usiner

Pièce à usiner drm: 1.5 - 100 mm

Supports

Connexion électronique principale: 3x400 V / 50 Hz +N+E

Informations supplémentaires

Équipement supplémentaire

Bandes transporteuses (contrôlées par le système de commande PLC de Tschudin)

Avantages de la machine

Avantages qualitatifs de la machine

Idéal pour la rectification cylindrique en série
Partiellement personnalisé dans le cadre d'un projet : équipé d'un système de chargement et de déchargement automatisé.
Entretenus par le service de maintenance de l'opérateur conformément aux spécifications de maintenance du fabricant

Avantages techniques de la machine

Meulage en continu // diamètre de la pièce : 1. 5-100 mm
Ponçage en plongée // diamètre de la pièce : 1,5-100 mm, longueur de ponçage maximale : 250 mm
Meule // max. Diamètre extérieur : 400 mm, diamètre intérieur : 203. 2 mm, largeur max. Largeur : 250 mm, vitesse périphérique (max. 8600 tr/min) : 50 m/s, puissance d'entraînement/ avec dispositif d'équilibrage : 11 kw
Disque de régulation // max. Diamètre extérieur : 225 mm, diamètre intérieur : 127 mm, largeur max. Largeur : 250 mm, plage de vitesse : 0-265 tr/min, angle d'inclinaison max. Angle d'inclinaison : ±5°, puissance d'entraînement : 3. 7 kw

Informations supplémentaires

Tension de commande : 24 V DC // Charge connectée : 25 kVA

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
