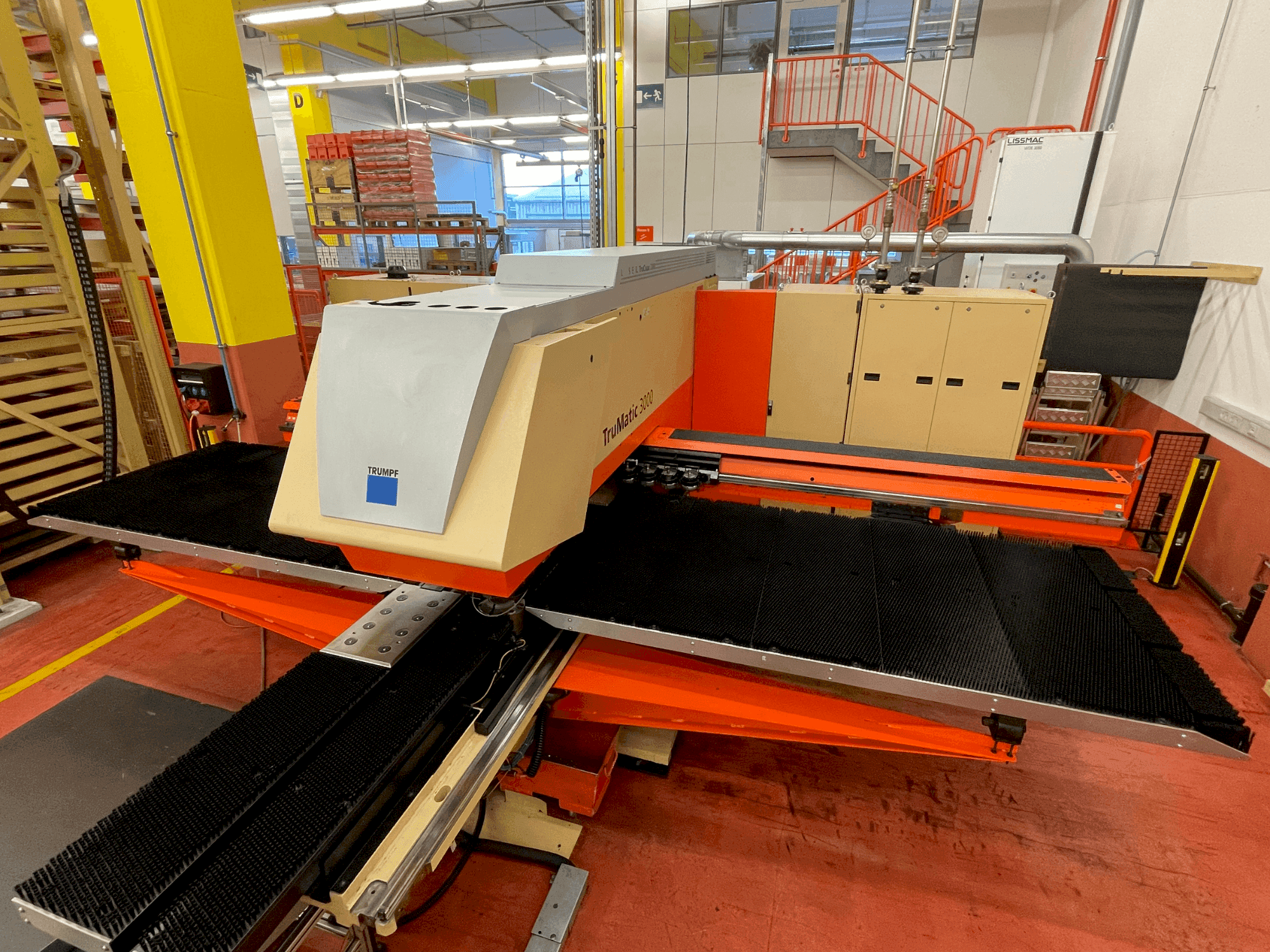

TRUMPF - TruMatic 3000DE-BEN-TRU-2009-00001

Équipement supplémentaire

• Conteneur à copeaux // Laser TRUMPF TruCoax 2000 CO2 // Refroidissement par échangeur de chaleur à plaques
• Magasin linéaire avec 19 positions d'outils et 2 pinces // Rabat de pièces 300 mm x 500 mm // Bonne boîte à pièces
• Tête de découpe laser avec objectif de 7,5' // Système de changement rapide de la tête de découpe // FocusLine, NitroLine, SprintLine, ContourLine
• Tête de poinçonnage hydraulique // Porte-outil monobloc // Lubrification par pulvérisation de l'outil // Extraction des débris de poinçonnage // Barrières lumineuses multifaisceaux
• Système de dépoussiérage compact // 38 cassettes RTC avec plaque de matrice // Quickset
• TRUCOAX2000V4
• Force de serrage 3200 KN / Course de dosage 155 mm / Diamètre de la vis : 40 / Espacement des colonnes : 720 x 720 mm / Heures de fonctionnement de la pompe SGM : 28 422 h / Cycles de la machine : 1.274.782 / Puissance du moteur de la pompe : 5,5 KW / Utilisation précédente du matériau : Makrolon clair / PC / Documentation disponible sur papier en allemand

Avantages de la machine

Avantages techniques de la machine

• Zone de travail de l'axe x : 2500 mm // zone de travail de l'axe y : 1250 mm
• Max. Épaisseur de la tôle : 4 mm // max. Force de perforation : 165 kn
• Nombre d'outils : 19 - 190 outils avec multitool // vitesse de poinçonnage max. Vitesse de poinçonnage : 600 coups/min
• Châssis en c stable et facilement accessible // guidage par coordonnées pour un usinage de haute précision // entraînements avec servomoteurs triphasés sans entretien
• Dispositif de repositionnement avec dispositif de maintien programmable // tables de brossage // pression de gaz de coupe programmable
• Rotation à 360° de tous les outils // compensation de la longueur de l'outil // étalonnage adaptatif de la course // technologie d'ébavurage et de roulage
• Équipement de machine étendu // installation amortissant les vibrations
• Offre composée de arburg allrounder 720 a machine de moulage par injection avec automatisation / 1er robot kuka pour l'enlèvement des pièces / 2ème robot kuka (orange)/ unité d'aspiration ult / station de fraisage et de nettoyage des glissières / séchoir farrag.

Informations supplémentaires

Poutre allumée : 13485 heures Laser allumé : 49048 heures Poids max. de la pièce : 120 kg Hauteur de passage max : Mode poinçonnage 35 mm, opération laser 22 mm Vitesses maximales : Axe X 90 m/min, Axe Y 60 m/min, Simultanée 108 m/min Temps de changement d'outil : Outil unique environ 4,4 secondes, MultiTool environ 2,2 secondes Diamètre de poinçonnage maximal (course unique) : 76,2 mm sur toutes les positions de l'outil Hauteur de formage maximale : 25 mm Système de commande : Système de commande ouvert basé sur Bosch PNC-P Panneau de commande avec écran couleur TFT de 15 pouces Gestion des programmes, aide en ligne / réalisation via VPN Fonctions de diagnostic, y compris journal laser Données technologiques intégrées Téléservice via VPN Transmission des données : Interface USB et connexion réseau Connexion au réseau, y compris l'installation par le téléservice Ethernet : 10 MBit/s ou 100 MBit/s Connexion réseau : RJ45 ou BNC (via un adaptateur supplémentaire) Protocoles réseau : NetBeui, TCP/IP ou NFS
