TRUMPF - TruBend Cell 500 TRUBEND Cell 5000 with TruBend 5085 extended version and BendMaster 60DE-BEN-TRU-2015-00001

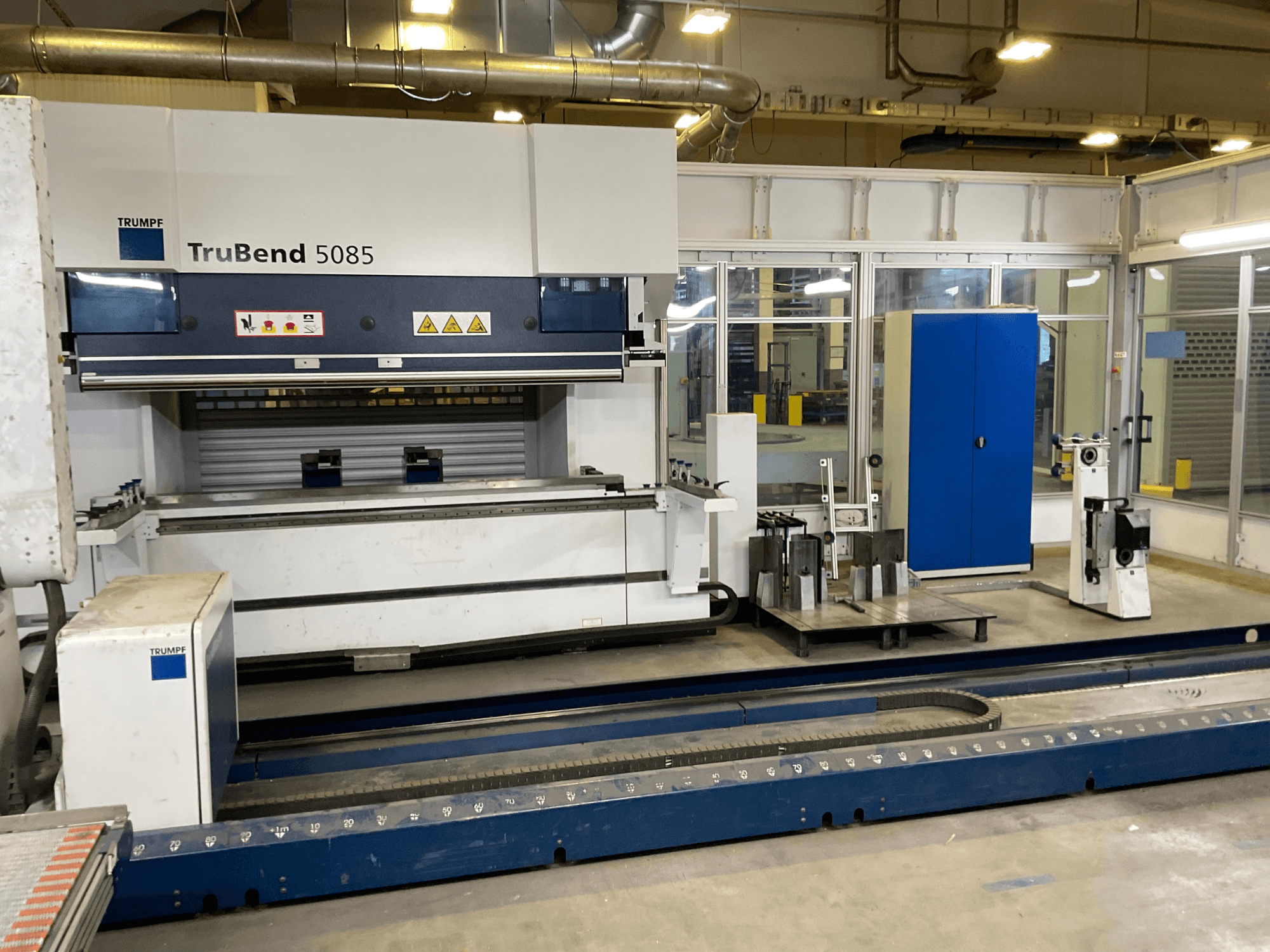

• Machine : TruBend 5085 (2720 mm x 850 kN) avec BendMaster 60

  • Châssis de machine stable tout en acier

  • Poutre de presse avec roulement sphérique et réglage de l'inclinaison

  • Entraînement supérieur électro-hydraulique avec technologie 4 cylindres

  • Grand dégagement des bords

  • Couvercles avant plats

  • Bloc hydraulique moderne

  • Balance de pression électronique

  • Système de mesure avec échelle en verre et compensation par ressort

  • Huile hydraulique dans la machine (lubrification à vie)

  • Refroidisseur d'huile

  • Refroidissement de l'armoire de commande par échangeur thermique air-air

  • Conception moderne de la machine

• Butée/jauge d'arrêt

  • Système d'arrêt

  • Système de butée arrière : 2 axes (X et R)

• Serrage de l'outil

  • Porte-outil supérieur, serrage manuel, trempé

  • Porte-outil inférieur, serrage hydraulique, trempé

  • Déplacement de l'outil inférieur, 2 positions, pneumatique

• Couronnement

  • Couronnement manuel

• Contrôle

  • TRUMPF TASC 6000

  • Programmation graphique de l'atelier

  • Windows XPe (embedded), Pentium 4, 2.8 GHz

  • 2 GB RAM

  • Écran tactile de 15 pouces

  • Compatible avec le réseau

  • Téléservice par modem

• Fonctionnement

  • Panneau de commande avec clavier LCD et pédale de commande

  • Rail de communication

• Sécurité

  • Dispositifs de sécurité standard

  • Dispositif de sécurité BendGuard pour les outils supérieurs jusqu'à 390 mm

  • Marquage CE

Equipement supplémentaire

• TRUMPF BendMaster automation (caractéristiques standard)

  • Robot/Manipulation

    • Base stable et manipulateur en aluminium moulé sous pression

    • Capacité de charge de 60 kg (pièce et pince)

    • Rail au sol soudé à profil bas

    • Capteur de tôle pour la détection des contours

    • Traversée rotative pour un changement facile de la pince

    • Accouplement de pinces sur le BendMaster

    • Capteurs pour le système de butée arrière à 4 axes

    • Entraînements électriques

    • Détection de double feuille

    • Station de transfert de pinces NC

    • Génération de vide pour les pinces aspirantes

  • Commande

    • Commande par PC TRUMPF avec terminal opérateur

    • Téléservice par modem

    • Commande par écran, souris et clavier

  • Sécurité

    • Barrière de sécurité avec porte d'accès

Première mondiale : automatisation du pliage avec reconnaissance d'images pour une flexibilité maximale Pièces de tôle jusqu'à 40 kg, technologie des capteurs de butée arrière à 6 axes

Précision de répétition maximale grâce à la technologie des capteurs d'angle (ACB) en fonctionnement automatisé

TruBend 5085 (2720 mm x 850 kN) avec BendMaster 60
