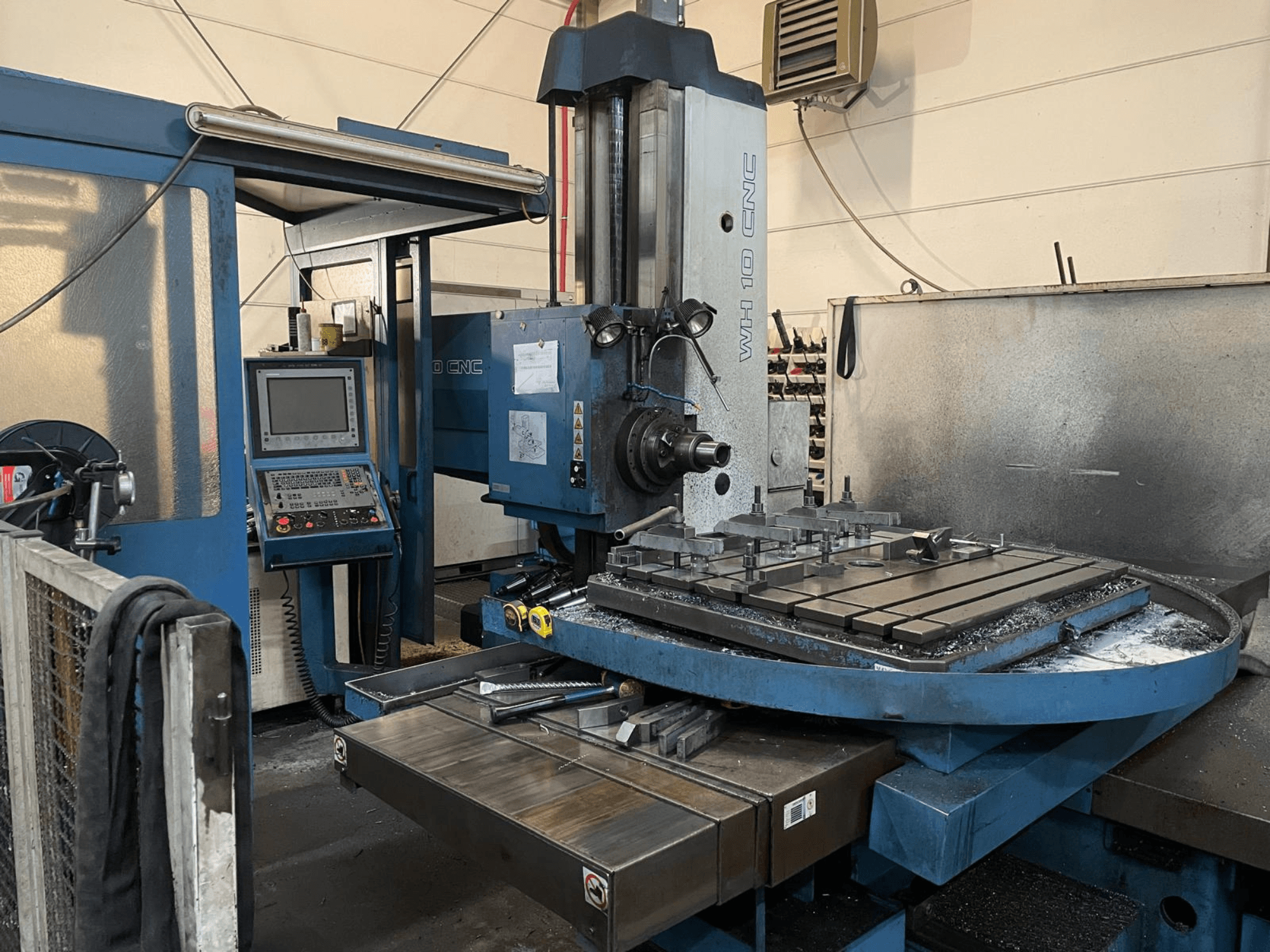

Aléseuse CNC TOS WH 10 dans un atelier, vue latérale montrant le panneau de commande, la table de travail avec des fixations et des copeaux de métal.
Aléseuse CNC TOS WH 10 dans un atelier, vue latérale montrant le panneau de commande, la table de travail avec des fixations et des copeaux de métal.

TOS - WH 10 CNCDE-OTH-TOS-2007-00001

52.000 €
prix gindumac
(Ex works)
obtenir un devis officiel
Visite de la machine
faire une contre-offre
Télécharger le PDF

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Aléseuse fabriquée en 2007. Cette CNC TOS WH 10 présente un diamètre de broche de travail de 100 mm et une capacité de charge maximale de 3000 kg. La machine comprend une plage de vitesse de broche programmable de 10-1800 min-1 et une surface de serrage robuste de 1000 x 1120 mm. Si vous cherchez à obtenir des capacités d'alésage de haute qualité, pensez à la machine CNC TOS WH 10 que nous avons à vendre. Contactez-nous pour plus d'informations.

Vue d'ensemble

  • marque: TOS
  • année: 2007
  • MODÈLE: WH 10 CNC
  • type d'application: Autres machines-outils
  • Emplacement: Allemagne
  • type de machine: Aléseuse (Métal)

Informations techniques - TOS WH 10 CNC

Dimensions

  • Poids de la machine: 12500 kg

Mouvement

  • Nombre d’axes: 2

Spécification technique

  • Taille du cône: ISO 50

Informations supplémentaires

  • Poupée / Broche

    • Diamètre de la broche de travail : 100 mm

    • Diamètre de la bride de la broche creuse : 221,44 mm (h5)

    • Ouverture de centrage de la broche creuse (W) : 130 mm (H6)

    • Extension de la broche de travail (course du fourreau, W) : 630 mm

    • Serrage de l'outil : Hydromécanique

    • Vitesse de rotation de la broche programmable : 10-1800 min-1, avec 50-120% de dépassement par potentiomètre en cours de fonctionnement

    • Moteur principal (tel que fourni) : 20 kW / 2000 min-1

  • Bâti / Axes

    • Réglage vertical de la tête de la broche (Y) : 1100 mm

    • Hauteur minimale de l'axe de la broche au-dessus de la table de travail : 0 mm

  • Table de travail

    • Poids maximal de la pièce : 3000 kg

    • Surface de serrage : 1000 x 1120 mm

    • Rainures en T (nombre/taille) : 7 / 22 H8 mm

    • Espacement des rainures en T (intérieur / bord) : 160 / 100 mm

    • Ouverture de centrage de la table : Ø100 H6, profondeur 13 mm

    • Course transversale de la table (X) : 1250 mm

    • Course longitudinale du chariot (Z) : 940 mm

  • Hydraulique, lubrification, liquide de refroidissement

    • Pression de travail (circuits hydrauliques) : 6,5-7,2 MPa

    • Volumes de liquide de fonctionnement :

      • Poupée : 32 dm3

      • Unité hydraulique : 15 dm3

      • Unité de lubrification : 5,5 dm3

      • Réservoir de liquide de refroidissement CHZ-WH10 : environ 40 dm3

  • Autres données

    • Niveau sonore (A) : max. 80 dB

    • Dimensions de la machine : voir croquis dimensionnel

    • Forces d'avance utilisables :

      • X (réglage transversal de la table) : 16 kN

      • Y : non spécifié

    • Porte-outils : inclus (détails non spécifiés)

Équipement supplémentaire

  • Système de serrage de la tour Roemheld

  • Plaques d'angle (Angles)

  • Blocs de montage

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
