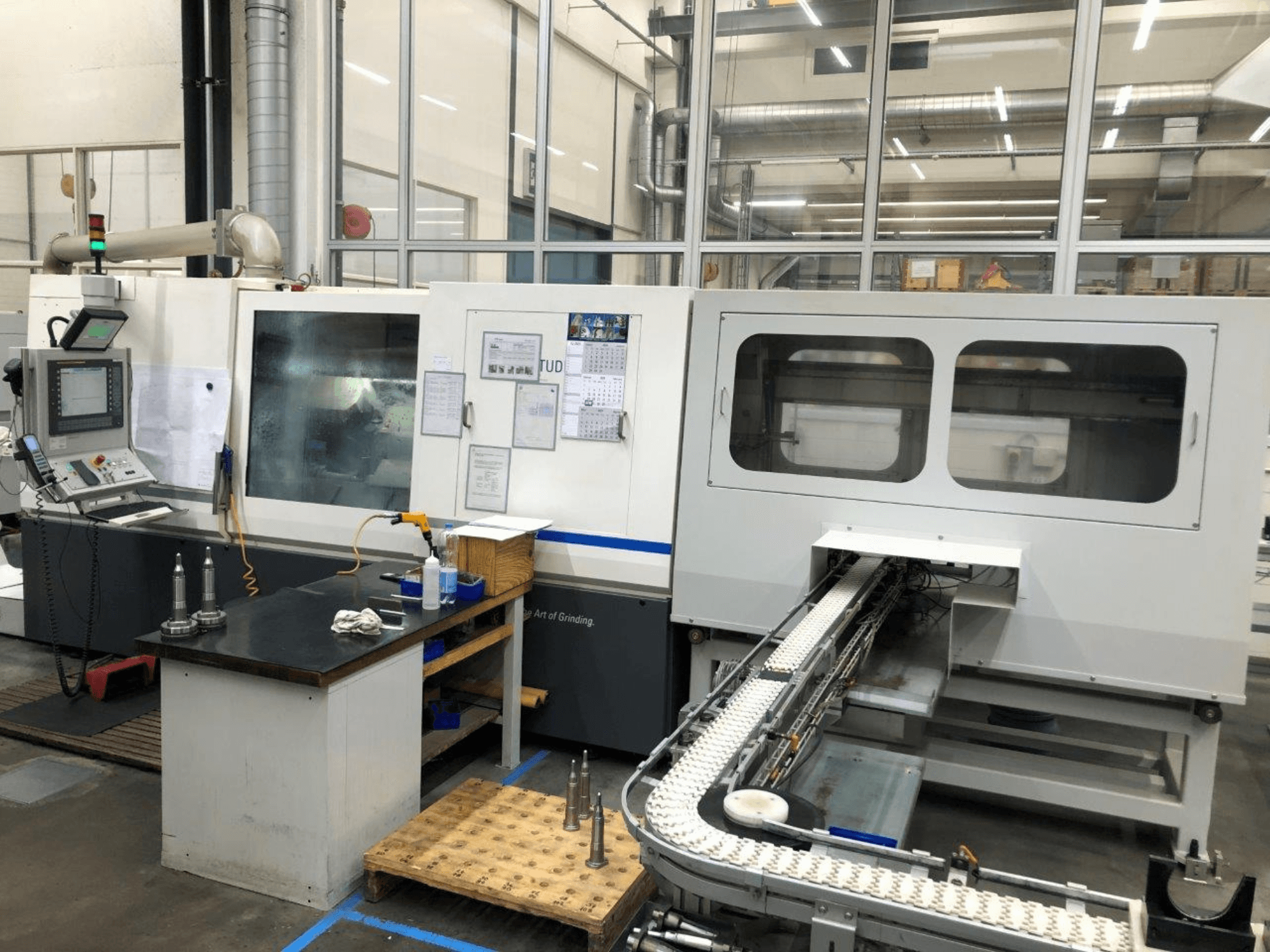

STUDER - S242CH-GRI-STU-2008-00001

• Entraxe : Petit (2 coulisses croisées) 400 mm ; Long (2 coulisses croisées) 800 mm ; Long (3 coulisses croisées) 800 mm

• Diamètre de pivotement : 180 mm

• Poids max. de la pièce : 20 kg

• Axe X (chariot croisé)

  • Vitesse : 0,001-1,500 mm/min

  • Résolution : 0,00001 mm 0,00001 mm

• Axe Z (chariot longitudinal)

  • Course maximale : 850 / 1 600 mm

  • Vitesse : 0,001-25 000 mm/min

  • Résolution : 0,00001 mm 0,00001 mm

• Tourelle de tournage

  • 8 stations : Capto 6 fixe

  • 12 stations : VDI 40 fixe

  • 8 stations : VDI 30 fixe entraîné

  • Vitesse d'entraînement maximale : 4 000 tr/min

  • Puissance d'entraînement : 2,5 kW

  • Option : Barre de mesure longitudinale active sur la tourelle (Capto ou VDI)

• Tête de broche de rectification

  • Angle de montage : -25° / +25°

  • Vitesse de rectification : 50 m/s

  • Taille de la meule : Ø 400 x 50 (63) x 127 mm

• Dispositif de meulage intérieur

  • Positions de la broche sur la plaque pivotante : 3

  • Position de la broche : 0° / +45°

  • Positionnement automatique en 3 positions

  • Gamme de broches de meulage intérieur : 1 200-120 000 tr/min

  • Vitesses de broche disponibles : 24 000-120 000 tr/min

• Tête de broche pièce (fixe)

  • Plage de vitesse : 1-7 500 min-¹

  • Puissance d'entraînement : 10,5 kW

  • Porte-outil : MK4 / DIN 55026 A4

  • Charge pendant le meulage de surface : 500 Nm

  • Précision d'arrondi : 0,0004 mm

• Broche de la pièce à usiner (pivotante)

  • Plage de pivotement : 0-10°

  • Résolution : 0.0001°

  • Plage de vitesse : 1-4 000 min-¹

  • Puissance d'entraînement : 10,5 kW

  • Porte-outil : MKS / DIN 55026 A6

  • Charge pendant le meulage de surface : 500 Nm

  • Précision de l'arrondi : 0,0004 mm

• Axe W / Contre-pointe

  • Course maximale : 450 / 1 650 mm

  • Vitesse : 0,001-1 500 mm/min

  • Réglage fin pour les corrections de cylindricité : ±0,01 mm

  • Option : Recule du fourreau ±0,40 mm

  • Diamètre du fourreau : 60 mm

  • Cône de montage : MK4

  • Course du fourreau : 45 mm

  • Contre-pointe synchrone en option : 1-7 500 tr/min ; puissance d'entraînement 10,5 kW ; cône de montage MK4 / DIN 55026 A4

• Dressage

  • Outil de dressage sur pied, support avec fixation MK1

  • Diamant à pointe unique / carreau raccourci

  • Broche de dressage à entraînement axial sur support pivotant : Ø 58 / 89 / 100 mm max

  • Broche de dressage avec entraînement axial à l'arrière : Ø 100 mm max

• Valeurs de raccordement

  • Charge totale connectée : 45 kVA

  • Pression d'air minimale : 5,5 bar

  • Poids total : 7 600 / 12 000 kg

• État et service

  • Toujours sous tension et entièrement fonctionnel

  • Pas de travaux d'ébauche

  • Entretien annuel par Studer

Equipement supplémentaire

• Automatisation de l'arbre (inclus dans la livraison)

• Meules (incluses)
