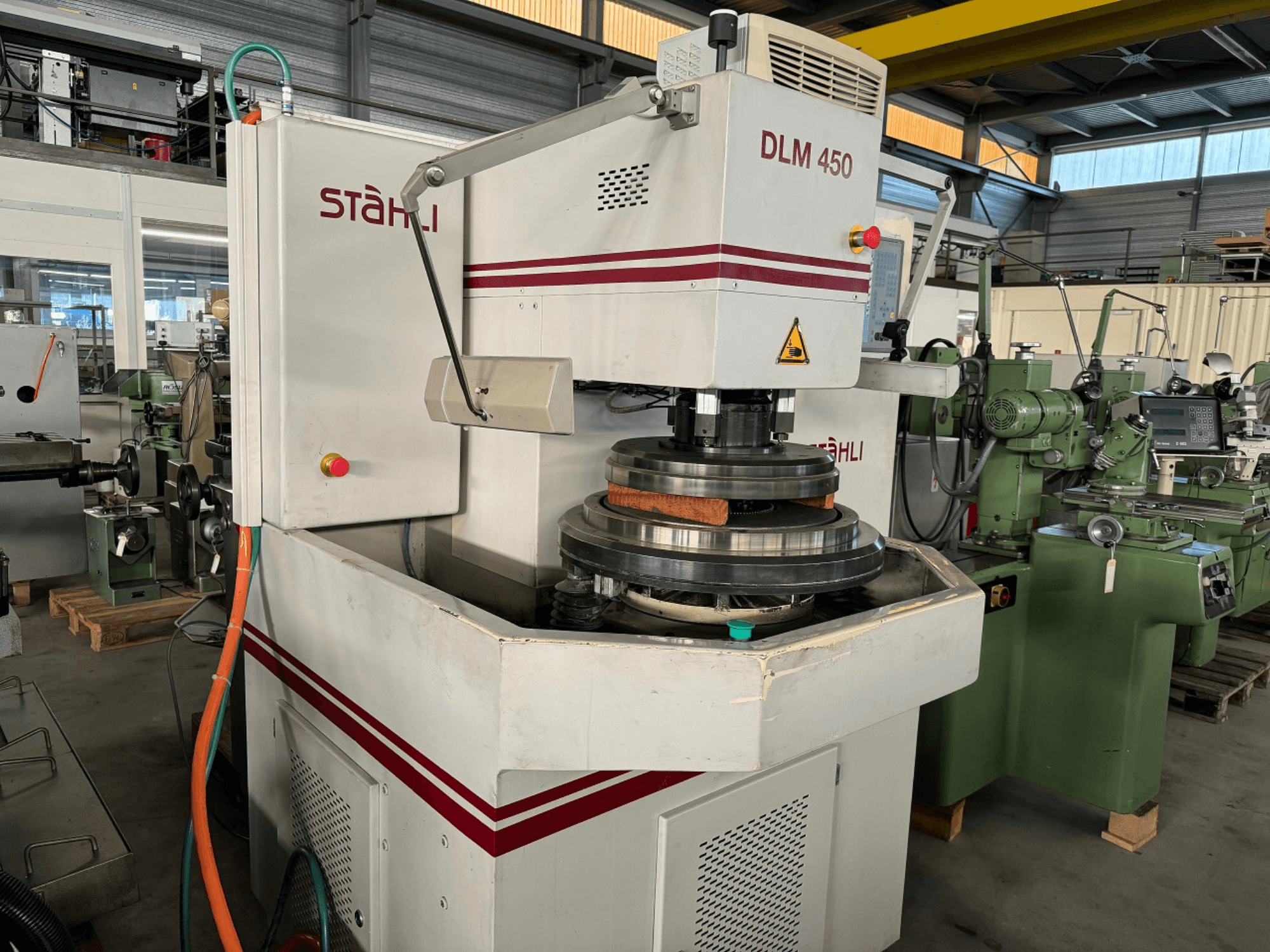

STAEHLI - DLM 450CH-GRI-STA-2006-00001

- Tension / Fréquence : 400 V / 50 Hz

- Courant max. : 50 A

- Puissance absorbée : 26 kW

- N° du schéma de câblage : S-2816

- Poids de la machine : 2 100 kg (plaque signalétique) / Poids net : 1 900 kg

- Dimensions : 1 200 × 1 650 × 2 050 mm

- Diamètre de la meule de rodage : Ø 450 mm

- Vitesse de la meule de rodage : 0–110 tr/min

- Puissance d'entraînement maximale de la meule de rodage : 2 kW

- Charge maximale sur la meule de rodage supérieure : 20 daN

- Vitesse d'entraînement interne : 0–115 tr/min

- Puissance d'entraînement interne maximale : 0,5 kW

- Moteurs d'entraînement des meules de rodage (moteurs à courant continu) : tension d'induit 260 V, tension de champ 340 V, vitesse 3 110 tr/min, puissance 2 kW, ventilation forcée 220 V (50/60 Hz)

- Moteur d'entraînement interne : moteur à courant continu à variation continue, tension d'induit 260 V, tension de champ 340 V, vitesse 3 110 tr/min, puissance 0,5 kW, ventilation forcée 220 V (50/60 Hz)

- Moteur de mouvement vertical : moteur pas à pas, 50 pas/seconde, couple 1 100 Nm

- Réglage de la couronne dentée : moteur-frein à courant alternatif (2 positions), 380 V / 50 Hz, vitesse 700–1 400 tr/min, puissance 0,25/0,37 kW, frein à courant continu 24 V (16 Nm)

- Convertisseur de puissance : entrée 380 V / 50 Hz, tension d'induit 270 V, tension de champ 340 V

- Rapports de transmission à vis sans fin : entraînement interne i = 1 : 30, système inférieur i = 1 : 15,5, système supérieur i = 1 : 15,5

- Pression d'air comprimé de service : 6–7 bars

- Pompe à liquide de rodage : 380 V / 50 Hz, vitesse de rotation 2 600 tr/min, débit 57 l/min, indice de protection IP 44

- Appareil de commande et de mesure : plage de mesure de ±3 à ±11 000 mm (référence manuelle Millitron)

- Capteur inductif : plage de mesure ±2 mm

- Dispositif de réglage de la consigne : affichage à 4 chiffres

- Panneau de commande / Système : PC de panneau SIMATIC de Siemens

- Processeur du système de commande : processeur Intel Celeron M 1,50 GHz

- Mémoire système : 1 562 624 Ko (mémoire externe), 640 Ko (mémoire système), 384 Ko (mémoire RAM fantôme), 1 024 Ko (mémoire RAM cache)

- Espace de stockage sur disque dur : 40 021 Mo (disque dur 2)

- BIOS / Date du système : PhoenixBIOS, date du BIOS : 28/03/06

- Système d'exploitation : Microsoft Windows XP Professionnel / Console de récupération Microsoft Windows
