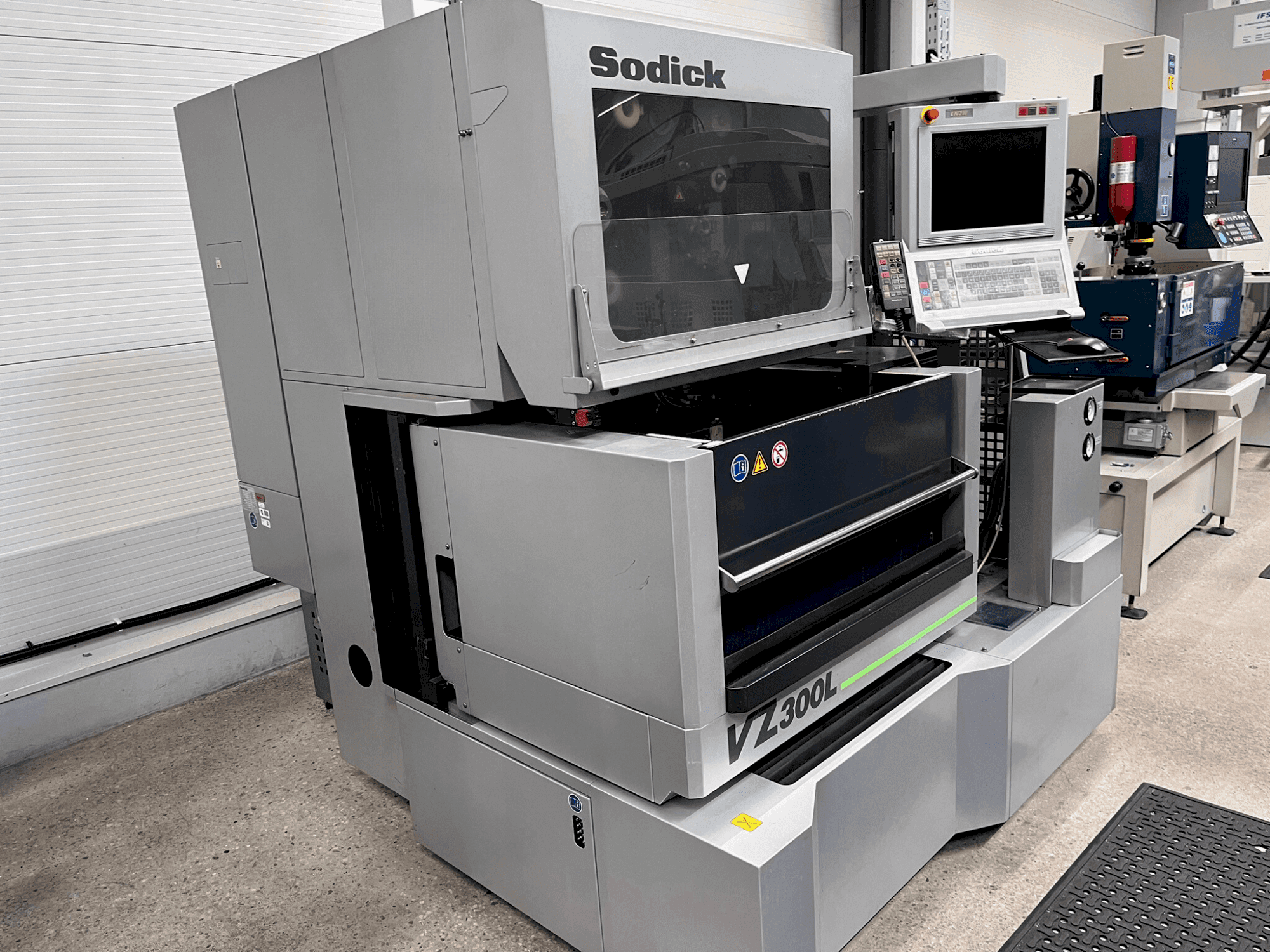

Vue latérale gauche de la machine Sodick VZ 300L

Merci de votre visite

Cette machine a été vendue récemment. Explorez des machines similaires disponibles ou envoyez-nous une demande.

Voir toutes les machines similaires

Voir les machines similaires

Sodick VZ 300L

Galerie de photos

Sodick - VZ 300LHU-EDM-SOD-2010-00001

Vendu

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils
SODICK VZ 300L (2010) Machine d'électroérosion par fil

Afficher dans la langue d'origine

Cette machine d'électroérosion à fil SODICK VZ 300L (2010) a été fabriquée en 2010. Elle est équipée d'une commande SODICK LNZW et possède 3 axes avec une course (X x Y x Z) de 350 x 250 x 220 mm. La machine a une taille intérieure de réservoir de travail de 810 x 650 mm et fonctionne avec un diamètre de fil de Ø 0,15 - Ø 0,3 mm. Il s'agit de la machine d'entrée de gamme idéale proposée par Sodick, qui intègre toutes les caractéristiques clés de la société, y compris les entraînements à moteur linéaire couplés à des échelles linéaires. La série VZ se distingue par sa polyvalence et est équipée d'un ensemble de fonctions standard, telles que la programmation Heart-NC embarquée, le contrôle avancé des angles, le contrôle automatique de la flottaison, une nouvelle alimentation électrique dotée d'une technologie de pointe en matière de décharge à contrôle actif, etc. Pour plus de détails, voir la galerie de photos et la brochure du produit jointe en PDF.

Vue d'ensemble

marque: Sodick
année: 2010
MODÈLE: VZ 300L
type d'application: EDM
Emplacement: Hongrie
type de machine: Machine d'électroérosion à fil
marque de l'unité de contrôle: SODICK

Informations techniques - Sodick VZ 300L

Données générales

Largeur des mesures: 1895 MM
Profondeur des mesures: 2180 MM
Hauteur des mesures: 1960 MM
Poids de la machine: 2400 kg

Unité de contrôle

Marque: SODICK
Modèle: LN2W

Mouvement

X-AXIS Mouvement: 350 MM
Y-AXIS Mouvement: 250 MM
Z-AXIS Mouvement: 220 MM

Informations supplémentaires

Avantages de la machine

Avantages qualitatifs de la machine

Moteurs linéaires (axes x, y, u, v) // échelles linéaires en verre (axes x, y, u, v)
Système de programmation automatique heart nc // circuit libre d'électrolyse à grande vitesse
Contrôle de l'angle // servo de tension
Circuit d'économie d'énergie // ftii (fine pick-up function)
Unité de refroidissement diélectrique (chiller) // contrôle automatique du niveau d'eau sur l'axe z
Super jet awt (type recuit) // unité d'élimination des pointes de fil
Télécommande et souris // transformateur ascendant // transformateur descendant
Lan +usb // écran tactile 15" tft lcd
Réservoir à glissière montée-descente de la porte avant // fonction de nettoyage de la plaque de glissière
Rinçage à basse pression

Avantages techniques de la machine

Dimensions intérieures du réservoir de travail (l x p) 810 x 650 mm
Taille max. Taille de la pièce (l x p x h) - immersion 780 x 570 x 200 mm
Dimensions maximales de la pièce (l x p x h) - rinçage dimensions de la pièce (l x p x h) - rinçage 780 x 570 x 215 mm
Poids max. Poids de la pièce à immerger 350 kg
Max. Poids de la pièce - rinçage 500 kg
Course de la table auxiliaire (axe u x v) 80 x 80 mm
Diamètre du fil Ø0. 15-Ø0. 3 mm
Angle d'inclinaison / épaisseur ±15° / 120 mm
Capacité du fluide diélectrique 550 litres
Consommation électrique (3 ph. 50/60 hz) 11 kva // max. Courant d'usinage 32a

Informations supplémentaires

La machine d'entrée de gamme idéale de Sodick intègre toutes les caractéristiques clés de l'entreprise, y compris les moteurs linéaires associés à des échelles linéaires. Cette méthode d'entraînement garantit une vitesse soutenue et une réponse rapide, tout en préservant la précision du positionnement initial sur le long terme. Les utilisateurs peuvent s'attendre à des performances d'usinage fiables et constantes. La série VZ est polyvalente et équipée d'une série de fonctions standard, notamment la programmation embarquée Heart-NC, le contrôle avancé des angles, le contrôle automatique de la position flottante et une nouvelle alimentation dotée d'une technologie avancée de décharge à contrôle actif, entre autres. En outre, Sodick utilise ses propres céramiques de qualité supérieure comme matériau standard pour les applications d'usinage de précision.

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
