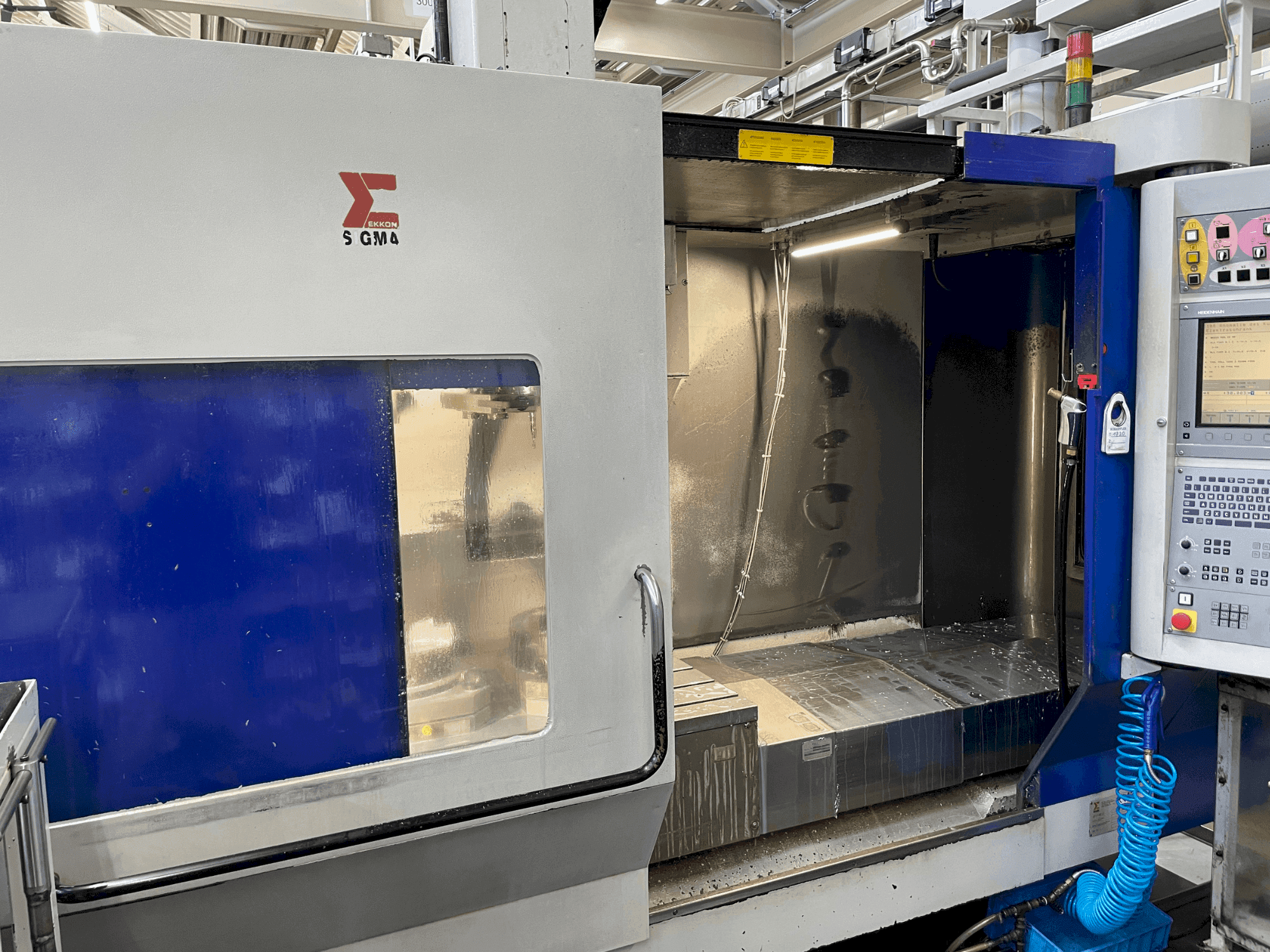

Sigma - Leader 6DE-MIL-SIG-2007-00001

• Axes : 3 / heures de broche actuelles : environ 33000 / course de l'axe x (longitudinal) : va de 1250 mm à 2000 mm / course de l'axe y (transversal) : 810 mm / course de l'axe z (vertical) : 630 mm / course de l'axe b (pivotement) : -60° à +105° / Course de l'axe c (table rotative) : 360° / déplacement rapide x/y/z : plages de 40 m/min à 50 m/min / déplacement rapide b/c : plages de 40 tr/min à 50 tr/min / accélération x/y/z : plages de 5000 mm/sec² à 10000 mm/sec² / accélération b/c : plages de 3. 5 rad/sec² à 8. 8 rad/sec² / guidages : linéaires avec bloc coulissant à triple circulation de billes pré-chargées / temps de changement de palette : 3 secondes (5 axes)

• Alimentation électrique : 400v 50hz ligne triphasée / puissance nominale : de 35 kw à 60 kw / courant nominal : de 60 a à 105 a

• Pression d'air comprimé : 6 bar / consommation d'air comprimé : 150 nm³/h

• Couleur de la machine : gris ral 7008 / couleur du capot de protection : jaune ral 1004 / éclairage du poste de travail : 2 ou 4 / niveau de pression acoustique : 77 db(a) à 79 db(a) (standard, 15000 tr/min)

• Porte-outils : n. 40 din 69871, n. 40 din 69871 (bt40), hsk-a63 din 69893-1 / max. Puissance disponible : 27 kw / max. Couple disponible : 235 nm, 158 nm, 86 nm / positions d'angle de broche indexée programmable : électronique avec 3600 positions

• Système de mesure : système de mesure heidenhain, collecteur de pliage électronique / précision de positionnement (x/y/z) : 0,008 mm / écart de positionnement (x/y/z) : 0. 006 mm / erreur moyenne d'inversion (x/y/z) : 0. 002 mm

• Type de magasin : magasin à chaîne à 2 directions / nombre de positions : 40 (standard) - 50 (option) / sélection d'outils : "aléatoire" / changeur d'outils : bras à double pince, entraînement électromécanique / temps de changement d'outils min. Temps de changement d'outil : 1. 5 secondes / temps de copeau à copeau : 4. 5 secondes / max. Poids de l'outil : 8 kg / max. Diamètre de l'outil : 80 mm / max. Longueur de l'outil : 350 mm / max. Dimensions de l'outil : 300 mm

• En basse pression avec émulsion d'huile : 10 buses autour de la broche, max. 5 bar à 100 l/min / à haute pression avec émulsion d'huile à travers la broche (option) : 15 bar à 15 l/min ou 30 bar à 30 l/min / mélange des copeaux : 2 vis parallèles sur les deux longs côtés de la table et un convoyeur à copeaux latéral / filtration du système de refroidissement : Système de filtration 60μ avec 2 inserts de filtration et bypass manuel / système de refroidissement filtration : Système de filtrage de 60μ avec 2 inserts de filtrage et by-pass manuel.

refroidissement intérieur par la broche (IKZ)
