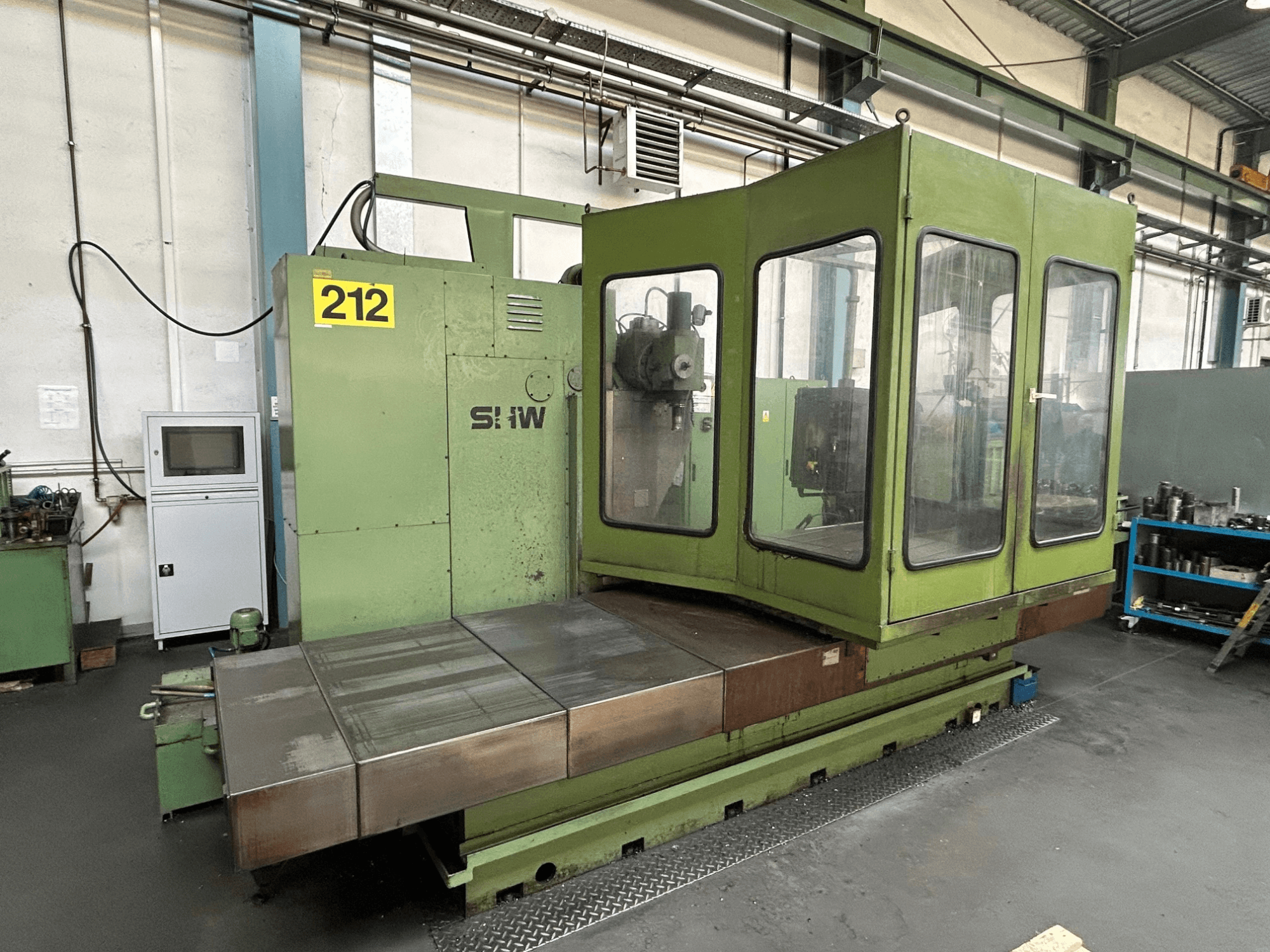

Centre d'usinage vertical SHW UF-5 en vert, vue de face montrant le panneau de commande, le boîtier en verre et la table de travail en métal.
Centre d'usinage vertical SHW UF-5 en vert, vue de face montrant le panneau de commande, le boîtier en verre et la table de travail en métal.

SHW - UF-5PL-MIL-SHW-1993-00001

18.000 €
prix gindumac
(Ex works)
obtenir un devis officiel
Visite de la machine
faire une contre-offre
Télécharger le PDF

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Ce centre d'usinage vertical SHW UF-5 à 5 axes a été fabriqué en 1993. Il se caractérise par une course longitudinale de la table de 1500 mm, une course verticale de la tête de la broche de 1000 mm et une course longitudinale de la tête de la broche de 750 mm. La machine est équipée d'une table rotative d'un diamètre de 1400 mm et d'une charge maximale de la table d'environ 4000 kp. Si vous cherchez à obtenir des capacités d'usinage de haute qualité, pensez à la machine SHW UF-5 que nous avons à vendre. Contactez-nous pour plus d'informations.

Vue d'ensemble

  • marque: SHW
  • année: 1993
  • MODÈLE: UF-5
  • type d'application: Fraiseuse
  • Emplacement: Pologne
  • type de machine: Centre d'usinage vertical
  • marque de l'unité de contrôle: HEIDENHAIN

Informations techniques - SHW UF-5

Unité de contrôle

  • Marque de contrôle: HEIDENHAIN
  • Modèle de contrôle: TNC 355

Mouvement

  • Nombre d’axes: 5
  • Course de l’axe X: 1500 mm
  • Course de l’axe Y: 1000 mm
  • Course de l’axe Z: 750 mm

Spécification technique

  • Puissance de broche: 20 kW
  • Vitesse de broche: 1800 RPM
  • Taille du cône: ISO 50

Informations supplémentaires

  • Foret dans la tête de fraisage : 115 mm

  • Entraînements et avances :

    • Entraînements individuels (X, Y, Z)

    • Avances en continu (X, Y, Z) : 2-8000 mm/min

    • Avance rapide (X, Y, Z) : 8000 mm/min

  • Entraînement de la broche de fraisage :

    • Puissance d'entraînement du moteur à courant continu : 20 kW

    • Plage de vitesse (réglable en continu) : 36-1800 tr/min

    • Broche horizontale et verticale

    • Conicité de la broche : ISO 50

    • Diamètre de la broche horizontale (roulement avant) : 95 mm

  • Force de serrage de l'outil :

    • Broche horizontale : 16,000 N

    • Broche verticale : 10,000 N

Equipement supplémentaire

  • Table rotative RT 5D :

    • Plateau de table avec 7 rainures en T, 1 rainure centrale

    • Diamètre de la table : Ø 1400 mm

    • Taille de la rainure en T : 22 H7 (DIN 650)

    • Alésage central : 160 mm

    • Vitesse de rotation maximale : 2,5 min-¹

    • Charge maximale de la table : environ 4000 kp

    • Poids de la table : environ 2800 kg

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
