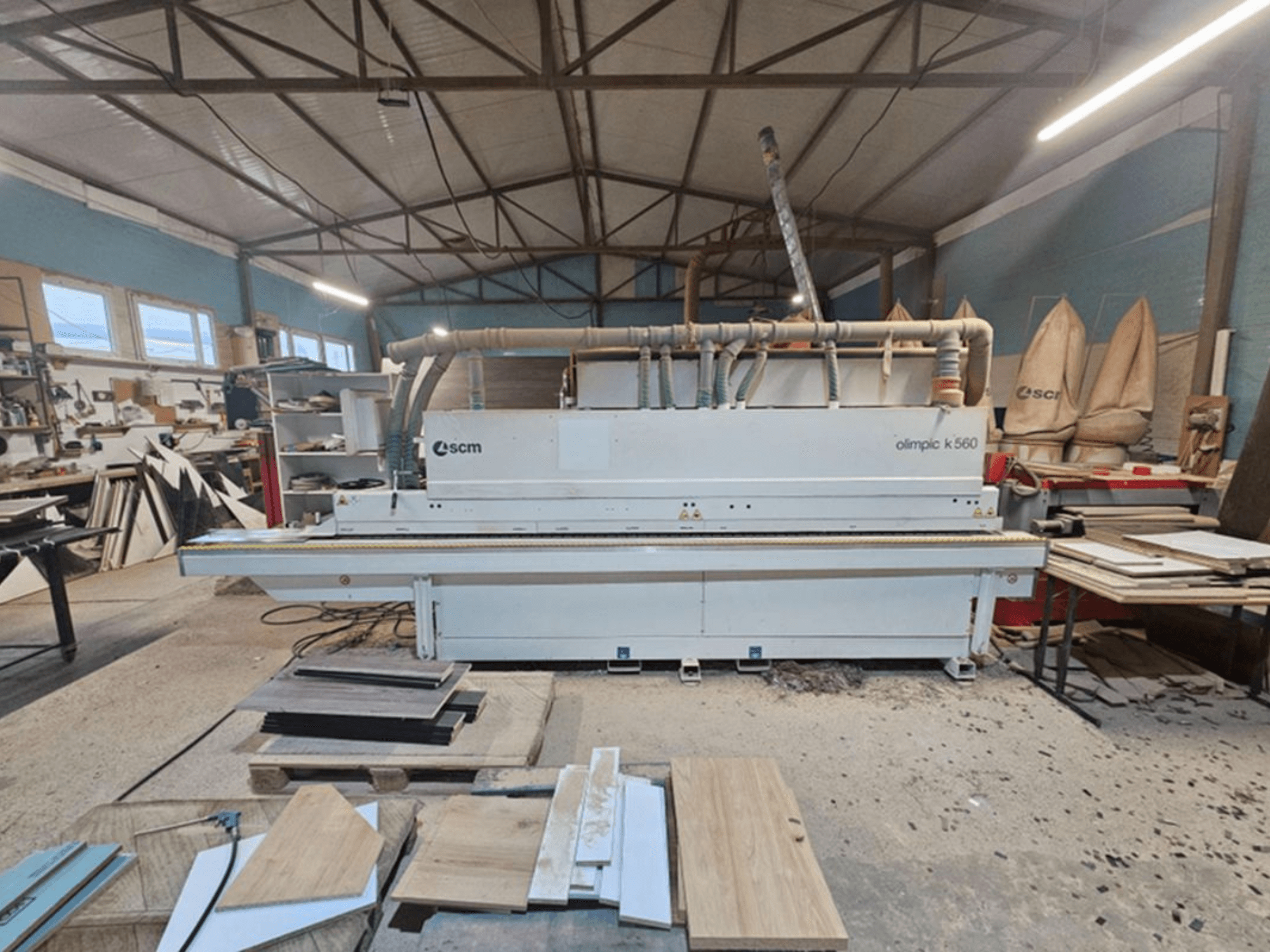

SCM - Olimpic K 560RO-EDG-SCM-2019-00003

Caractéristiques principales

• Vitesse d'avance pouvant atteindre 18 m/min avec un espacement des panneaux de 600 mm, même avec des arrondis d'angle

• Commande par écran tactile couleur « Touch 7 » avec affichage graphique, gestion des programmes, diagnostics et contrôle numérique de la température de la colle

• Groupe de chanfreinage d'angle « Round X » à 2 moteurs pour le chanfreinage et la découpe des angles

Caractéristiques techniques

• Vitesse d’avance : 12–18 m/min

• Épaisseur de la pièce : 8–60 mm

• Épaisseur de la bande (rouleau) : 0,4–3 mm

• Épaisseur de la bande (bande) : 0,4–6 mm

• Section transversale maximale de la bordure (rouleau) : 135 mm²

• Diamètre maximal du rouleau : 800 mm

• Dépassement de la bordure : 2 mm en haut / 2 mm en bas

• Espacement des pièces : 600 mm

• Longueur minimale de la pièce : 140 mm

• Largeur minimale de la pièce : 95 mm (60 mm avec un réglage spécial)

• Longueur minimale (matériau en rouleau) : 180 mm

• Longueur minimale (matériau en bande) : 220 mm

• Ouverture de la barre de pression des pièces : 560 mm

• Hauteur de travail : 900 mm

Système de commande (Touch 7)

• Écran tactile couleur 7" (16:9)

• Affichage graphique et simulation de toutes les unités

• Commande de tous les modules et fonctions de démarrage automatique

• 60 programmes librement modifiables

• Commande PLC complète avec surveillance par codeur

• Régulation numérique de la température du réservoir de colle

• Diagnostics avec assistance à l'opérateur

• Statistiques : nombre de pièces, mètres de chants, durée de fonctionnement de la chaîne

• Sélection du passage : premier ou deuxième passage de traitement

Unités de traitement

• Fraisage d'assemblage : deux fraises à diamant, 1,8 kW chacune, 12 000 tr/min

• Unité d’encollage VC-S4.1 : chauffage de 3 kW, réservoir de 1,5 kg, système de changement rapide Fastlock, rouleau principal motorisé + trois rouleaux de pression

• Unité de défonçage K/SEL : deux moteurs HF de 0,35 kW chacun, 12 000 tr/min, pivotement de 0 à 15°

• Unité de fraisage à ras R-K : deux moteurs HF de 0,55 kW chacun, 12 000 tr/min, rayon d’outil R2

• Arrondissage des angles « Round X » : deux moteurs HF de 0,35 kW chacun, 12 000 tr/min, guidages de précision sans jeu

• Unité de raclage RAS-K : rayon d’outil R2

• Unité de polissage SP-V : deux moteurs de 0,18 kW chacun, 3 000 tr/min

Équipement supplémentaire

• Système de changement automatique Autoset T-ER2 :

  • Commutation entre le premier et le deuxième passage

  • Réglage automatique de l'épaisseur des bords (par ex. de 0,4 mm à 2 mm)

• Système de pulvérisation d’agent de démoulage/anti-adhésif AAR

• Unité de raclage de colle RC-V

• Outils diamantés H = 64 mm pour le groupe de rectification/pré-fraisage
