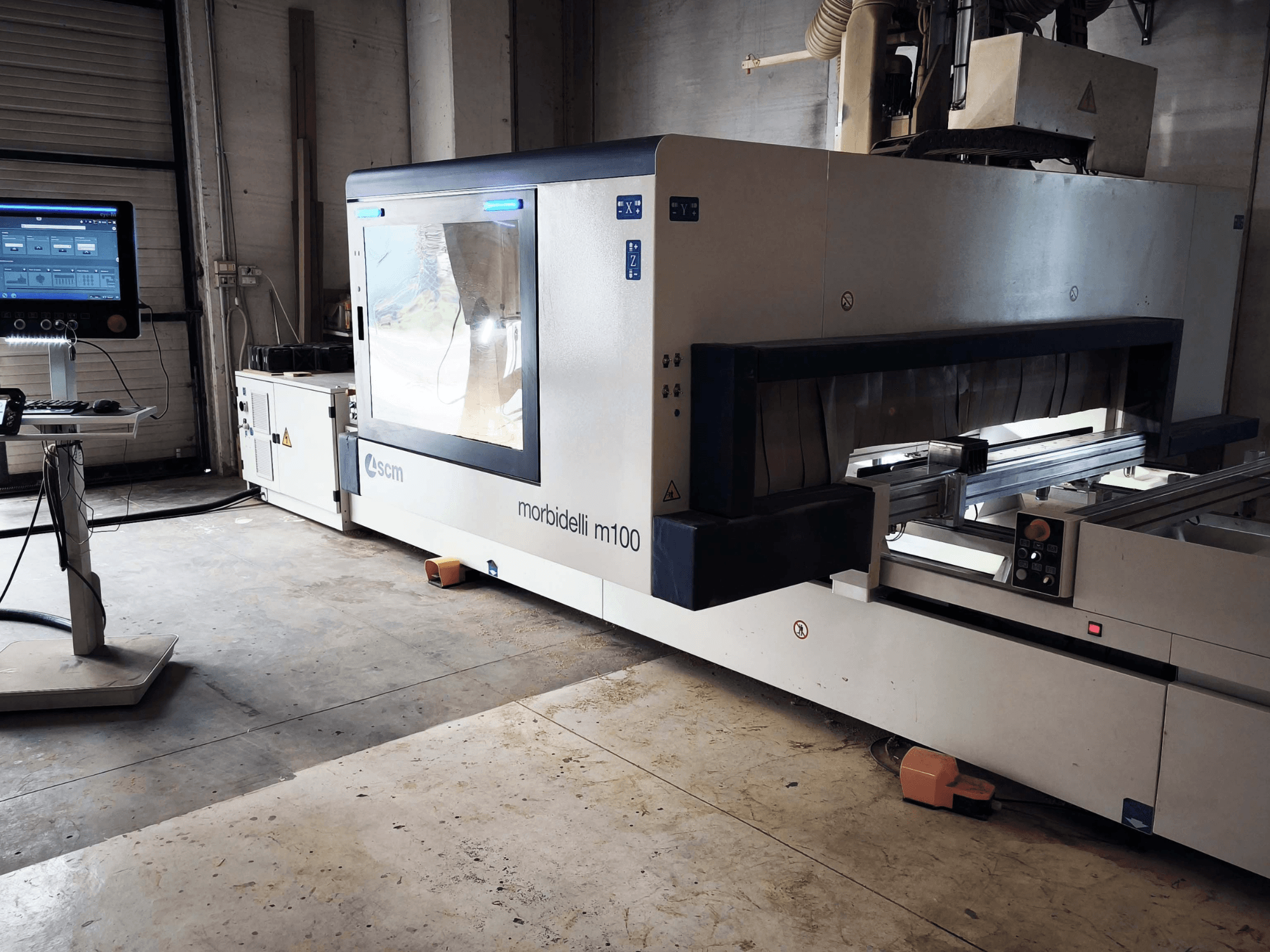

SCM - Morbidelli M100 IT-CNC-SCM-2023-00001

• Zone de travail

  • Largeur maximale de chargement des panneaux / course de l'axe Y : 2 200 mm

  • Passage de la pièce sur l'axe Z : 250 mm

  • Longueur de travail en pendule : 1 700 + 1 700 mm

  • Vitesse vectorielle X+Y PRO-SPACE : 56 m/min

  • Vitesse vectorielle X+Y PRO-SPEED : 78 m/min

  • Configuration de sécurité PRO-SPACE : axe X limité à 25 m/min pour la sécurité de l’opérateur

• Unité de fraisage 5 axes – JQX

  • Électrobroche JQX à 5 axes, HSK 63F

  • Rotation de l'axe B : ±185°, vitesse : 7 000°/min

  • Rotation de l’axe C : ±320°, vitesse : 7 000°/min

  • Rotation programmable dans le sens horaire/antihoraire, roulements en céramique, refroidissement par liquide

  • Hotte d'aspiration automatique : 3 positions + position désactivée

• Unité de perçage – F23L Ro.Ax

  • 13 broches verticales sélectionnables indépendamment

  • 5 têtes de forage horizontales à double sortie (3 en X, 2 en Y)

  • Vitesse de rotation de la broche de perçage : 4 200 tr/min (standard) / 3 000–8 000 tr/min (avec variateur)

  • Lame de scie intégrée en X ; diamètre max. 125 mm ; épaisseur 2,2 à 6 mm

  • Vitesse de la lame : 5 000 tr/min (de série) / jusqu’à 10 000 tr/min (avec variateur)

  • Puissance du moteur de perçage : jusqu’à 3,9 kW

  • Longueur maximale de perçage : 70 mm ; entraxe des broches : 32 mm ; fixation d'outil Weldon Ø 10 mm

  • Assistance pneumatique haute pression : > 64 kgf par broche

• Magasins d'outils (jusqu'à 28 positions au total)

  • TRB14 : 14 outils ; Ø max. de l'outil 300 mm (3 axes) / 350 mm (5 axes) ; poids max. de l'outil 8 kg

  • FAST14 : 14 outils ; Ø max. 225 mm (scie) / 180 mm (outils circulaires/agrégats angulaires) ; poids max. de l’outil : 8 kg

• Table de travail et serrage

  • 6 tables/barres TV FLEX 1600 ; verrouillage/déverrouillage pneumatique

  • Butées de référence automatiques : 6 arrière, 6 intermédiaires, 4 latérales

  • Butées avant supplémentaires H = 75

  • 4 dispositifs pneumatiques de levage des panneaux H = 75

  • Possibilité d’usinage en pendule

  • Système de serrage par aspiration

• Équipement de vide

  • Pompe à vide : 250 m³/h

  • 18 ventouses fixes : 145 × 145 mm, H = 75 mm

  • 6 ventouses rotatives : 145 × 55 mm, H = 75 mm

• Mesure / positionnement

  • Capteur automatique de longueur d'outil

  • Positionnement par double laser (un projecteur par zone de travail)

  • Références automatiques de positionnement de la pièce

• Commande et logiciel

  • IHM Maestro Active CNC ; CAO/FAO Maestro CNC

  • Importation DXF ; importation PGM / conversion au format PGMX

  • Programmation paramétrique ; Gestionnaire d’outils ; Maestro APPS

  • Configuration graphique de la table de travail ; contrôle des collisions ; estimation du temps de cycle

  • Fonctionnalité d’assistance à distance ; connexion réseau

• Console opérateur

  • PC industriel intégré eye-M PRO, écran tactile Full HD de 21,5 pouces (1920 × 1080)

  • Intel i7 2,80–3,60 GHz ; 8 Go de mémoire vive DDR4 ; disque dur de 500 Go

  • Ethernet RJ45 ; USB 3.0

  • Télécommande filaire TECPAD 7 pouces ; longueur de câble : 6,5 m

• Données d’installation

  • Puissance installée : 23–28,5 kVA ; 400 V ; 50 Hz ; triphasé

  • Débit d’air : 450 Nl/min

  • Vitesse de l’air d’extraction : 30 m/s ; raccord d’extraction Ø 250 mm

Équipement supplémentaire

• Porte-outils et pinces de serrage : non inclus dans l’offre

• Aucun autre accessoire externe (robots, automatisation, convoyeur à copeaux, ravitailleur de barres, etc.) n’est spécifié comme inclus
