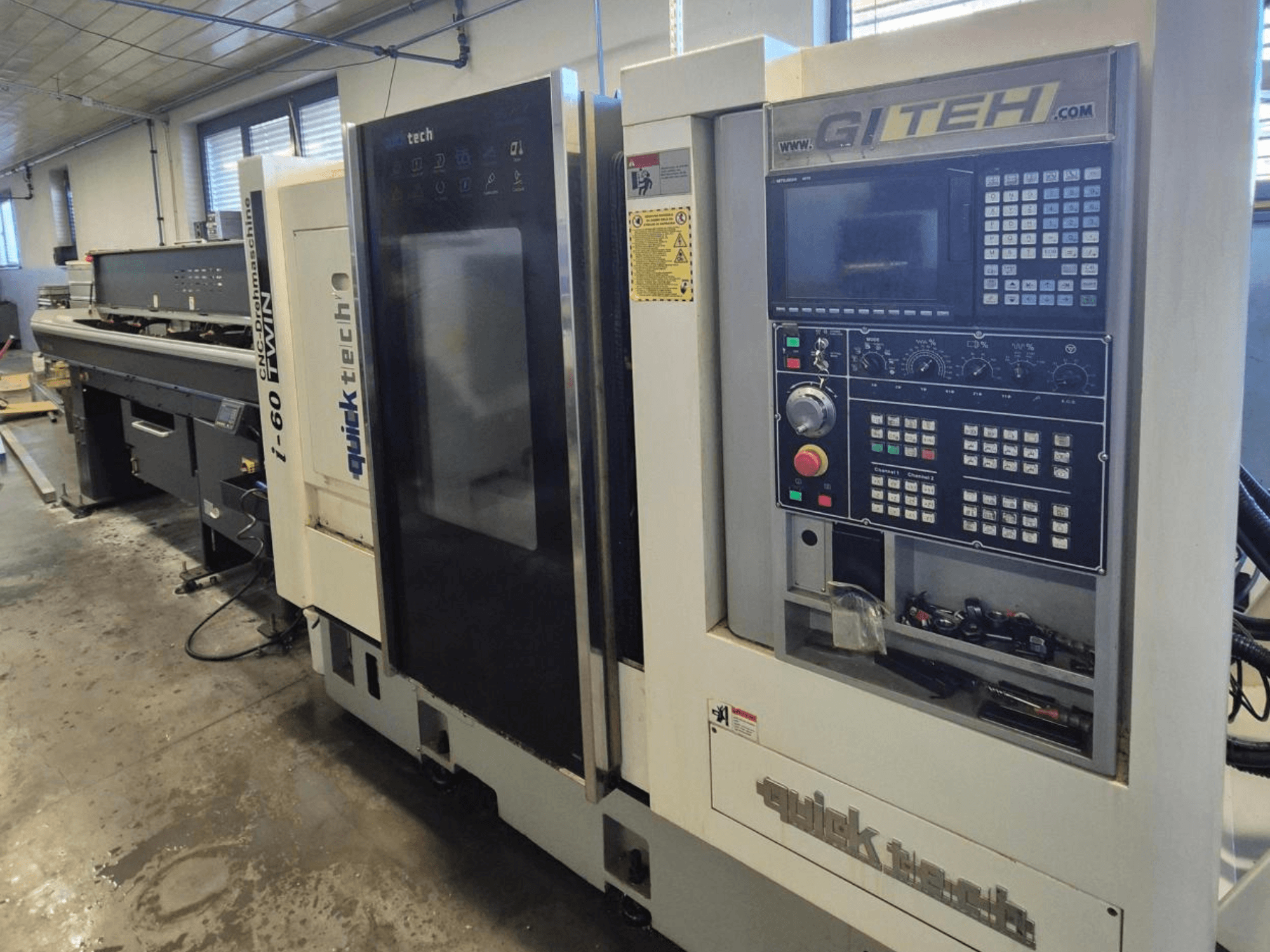

Quick-Tech - i60 twin SI-TUR-QUI-2016-00001

• Alésage de la broche principale : 60 mm

• Alésage de la broche secondaire : 42 mm

• Longueur de tournage maximale : 300 mm

• Vitesses

  • Broche principale : 4000 tr/min

  • Sous-broche : 4000 tr/min

  • Outils entraînés : 4000 tr/min

• Broches

  • Indexation de la broche principale : 0,001°.

  • Indexation de la broche secondaire : 0,001°.

  • Frein hydraulique de broche (principale et secondaire)

  • Synchronisation de la rotation et du positionnement de la broche

• Stations d'outils

  • Côté broche principale : 6 tournages extérieurs, 5 tournages intérieurs

  • Côté sous-broche : 3 tournages extérieurs, 4 tournages intérieurs

  • Outils entraînés : 12 stations

• Capacités d'usinage

  • Usinage simultané sur 4 axes

  • Programmation de l'ensemble des axes directement à partir de la commande

  • Fonction de soufflage d'air (code M)

  • Détection de l'éjection des pièces

• Maintien de l'outil

  • Mandrin de la broche principale : Ø185 mm

  • Mandrin de broche secondaire : Ø173 mm

• Equipement de la machine

  • Vis et plaques de mise à niveau de la machine

  • Lampe de travail LED

  • Tour de signalisation 3 couleurs

  • Système de lubrification central automatique

  • Réservoir de liquide de refroidissement et capteur de niveau de liquide de refroidissement

  • Pompe à haute pression pour le liquide de refroidissement 30-40 bar

  • Transformateur 380V/220V

  • Kit d'outils de base

  • Manuel de l'opérateur, manuel de programmation, schémas électriques, documentation PLC

• Système de contrôle : Mitsubishi M70

  • Écran couleur 10,4" ; vérification du programme de la manivelle MPG

  • Programmation absolue/incrémentale ; programmation ISO

  • Fonction d'arrêt automatique de la machine

  • Cycle de filetage (G92) ; taraudage rigide

  • Vitesse de coupe constante (G96/G97)

  • Affichage du temps de production et compteur de pièces

  • Mouvement Jog pour les axes X, Z, Y, W ; contournage C1 et C2 pour le tournage/fraisage

  • Incrément d'entrée minimum : 0,001 mm

  • 80 positions de géométrie et de correction d'outil

  • Chargement des programmes par carte mémoire ou USB ; connectivité réseau

  • Programmation de chanfreins et de rayons ; compensation de rayon

  • Moteurs absolus (sans homing) ; fonctions d'autodiagnostic

  • Synchronisation de la broche

  • Filetage avec outils entraînés ; filetage sur broche secondaire

  • Fonctions d'aide à la programmation ; simulation de programmes en 2D

  • Capacité d'édition PLC

  • Fonction de taillage d'engrenages incluse

  • Orientation de l'outil entraîné

Équipement supplémentaire (ne faisant pas partie de la machine de base)

• Convoyeur de copeaux

• Ravitailleur de barres VITO 56 (3 m)

• Convoyeur de pièces finies
