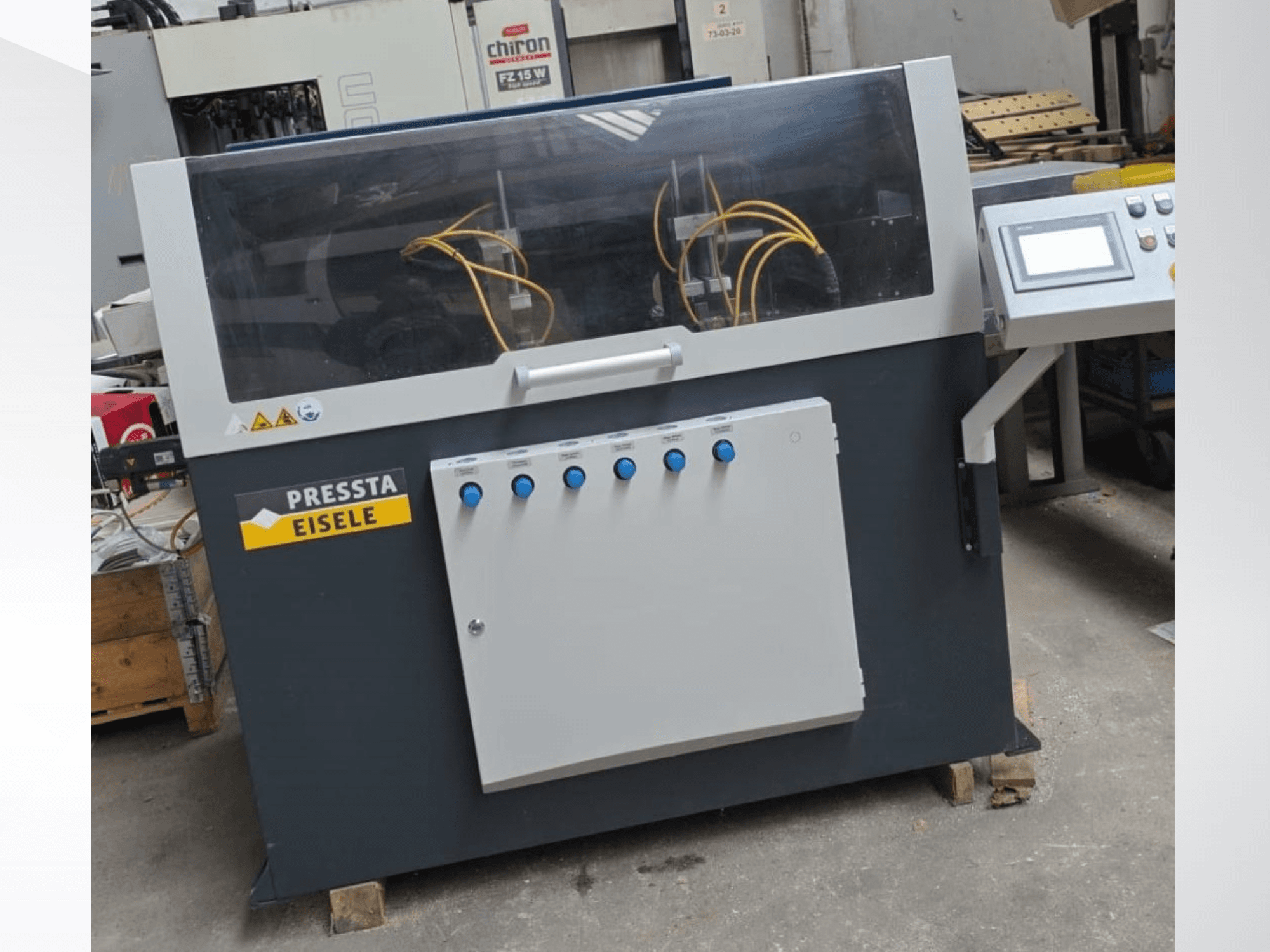

PRESSTA EISELE - PROFILMA 502 DE-SAW-PRE-2023-00001

- Entraînement de la scie / Puissance de sortie : 7,5 kW (7 500 W), S6, 2 850 tr/min

- Tension d'entrée / Type de courant : 400 V, triphasé, 50 Hz, I = 16 A

- Pression de service : 6 - 8 bar

- Caractéristiques de l'outil : compatible avec des lames de scie de Ø 550 mm (alésage de la lame : 40 mm)

- Vitesse de la lame de scie (max.) : 2 850 tr/min

- Dimensions de la zone de coupe : 270 x 150 mm (largeur x hauteur)

- Hauteur de coupe (max.) : 150 mm

- Diamètre / plage de coupe : 270 mm max. / Matériau rond à 90° : 190 mm max.

- Largeur maximale du profilé : 270 mm

- Limites de longueur de profilé : min. 3 mm / max. 4 000 mm

- Chute minimale : à partir de 75 mm (en fonction du profilé)

- Système de commande : Siemens S7 avec écran tactile SIMATIC HMI (comprend un processeur CPU 315, le logiciel de sécurité Flexisoft, un compteur de pièces, un multiplicateur de lots pour le traitement par lots, l'affichage du temps de cycle en secondes, les dimensions de la chaîne et le diagnostic des défauts)

- Connectivité : routeur IXON pour connexion VPN à distance

- Unité d'avance du matériau : 1 axe — Unité d'avance électronique à servocommande avec une course individuelle de 800 mm, utilisant une vis à billes, comprenant un dispositif d'inversion pour des longueurs de coupe allant jusqu'à 4 m max. Zone de support du profilé dans la zone d'avance équipée d'un rouleau de levage/abaissement.

- Avance de la scie : avance motorisée de la lame de scie, réglable en continu (fonctionnant de bas en haut)

- Serrage des pièces : systèmes de serrage pneumatiques horizontaux et verticaux des profilés, tant du côté alimentation que du côté déchargement de la tête de scie. Comprend un système de réduction de la pression de serrage avec 6 régulateurs de pression individuels.

- Fonctions d’usinage supplémentaires : extension de l’espace de coupe des deux côtés de la lame de scie pour protéger la surface de coupe

- Lubrification : dispositif de pulvérisation intermittente avec surveillance du niveau, arrêt automatique et réservoir de lubrifiant de 1 litre

- Sécurité et protection contre le bruit : capot de protection complet recouvrant à la fois la tête de scie et l'unité d'avance. Intérieur du châssis revêtu de tapis isolants phonologiques. Arrêt automatique de la machine via un interrupteur de fin de course situé à l'extrémité de la pile de matériaux.

- Support de matière à l'entrée et à la sortie :

* Côté alimentation : convoyeur à rouleaux de 740 mm avec protection physique contre les intrusions

* Côté sortie : plateau en Pertinax de 450 mm avec protection physique contre les intrusions

- Orifices d’aspiration : deux buses d’aspiration de Ø 100 mm

- Unité d'aspiration des copeaux :

* Modèle : Chip Extraction MG 3 (Italyvacuum s.r.l. Vortex 58 FT)

* Année : 2022

* Puissance : 3 kW

* Intensité : 7,2 A

* Tension : 400 V / 3~ / ± 5 %

* Poids : 130 kg

* Caractéristiques : système cyclonique intégré, système antistatique sans contact

- La visualisation est possible lorsque l'appareil est sous tension.
