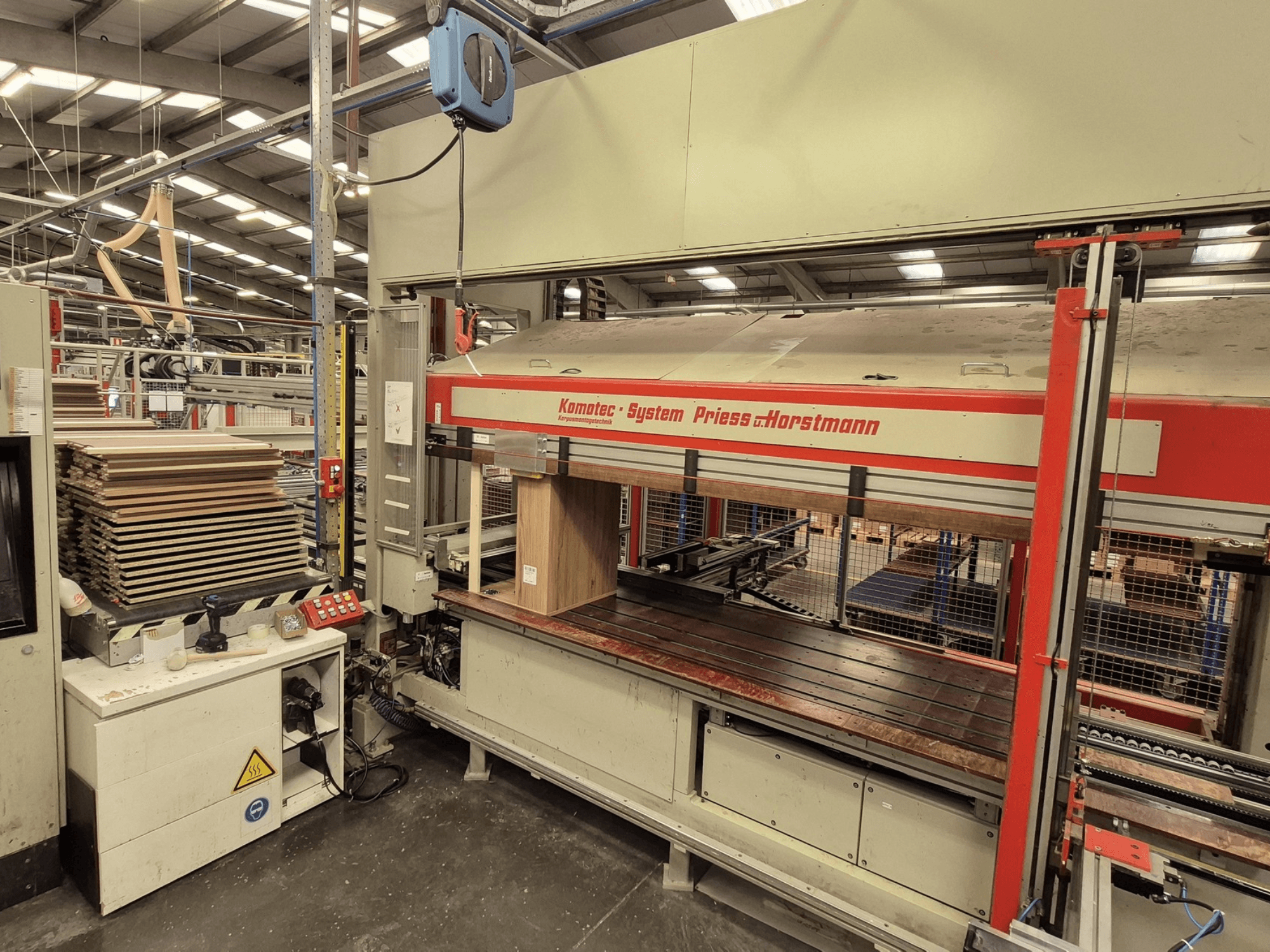

PREISS U HORTSTMANN - KP-5-CNCBE-PRE-PRE-2003-00001

• Dimensions des pièces

  • Hauteur de l'armoire : 300-2500 mm

  • Largeur de l'armoire : 300-1200 mm (des largeurs inférieures sont possibles manuellement à l'aide d'éléments de remplissage)

  • Profondeur de l'armoire : 160-700 mm

  • Épaisseur maximale des côtés : 56 mm (y compris les ferrures)

• Exigences opérationnelles

  • Alimentation électrique : 400 V ±10%, 50 Hz, triphasé, environ 10 kW

  • Air comprimé : 6-7 bars, sec et sans huile

  • Espace/ergonomie : Hauteur minimale de la pièce 3700 mm ; hauteur de travail 930 mm

• Configuration visuelle (couleurs RAL)

  • Machine et armoire de commande : RAL 7032 Kieselgrau

  • Supports et protections : RAL 3000 Feuerrot

  • Moteurs et hottes d'aspiration : RAL 9005 Mattschwarz

Équipement supplémentaire

• Système tampon

  • Convoyeurs à rouleaux (Roba)

    • Roba_11 : ~2800 mm de longueur, 700 mm de largeur utile ; entraînement par courroie ronde divisée ; deux moteurs de 0,55 kW ; 60 m/min ; 1 butée fixe + 1 butée centrale contrôlable

    • Roba_12 : longueur ~2800 mm, largeur utile 700 mm ; moteur 0,55 kW ; 60 m/min ; commandes primaires de l'opérateur (marche/arrêt, arrêt d'urgence)

    • Rouleaux : Ø60 mm, revêtus de plastique ; pas de 128 mm

    • Hauteur de travail : 930 mm (±20 mm)

  • Transporteurs transversaux (QF)

    • QF_11 et QF_12 : 8 courroies dentées ; moteurs de 0,55 kW avec convertisseurs de fréquence

    • Vitesse : 40 m/min à 50 Hz

    • Fonctionnement : Inclinaison pneumatique (hoch schwenkbar)

    • Largeur transversale totale : ~1720 mm

• Unité ZWA-1-CNC

  • Dimensions de la pièce : hauteur de l'armoire 300-2500 mm ; largeur 300-1200 mm ; profondeur 160-700 mm

  • Fonctionnement : Alimentation électrique et en air comprimé via la presse à carcasse en aval

  • Hauteur de travail : 930 mm

  • Espace : Hauteur minimale de la pièce : 3700 mm

  • Construction : Cadre solide, résistant à la torsion, avec guides de précision pour la table de levage
