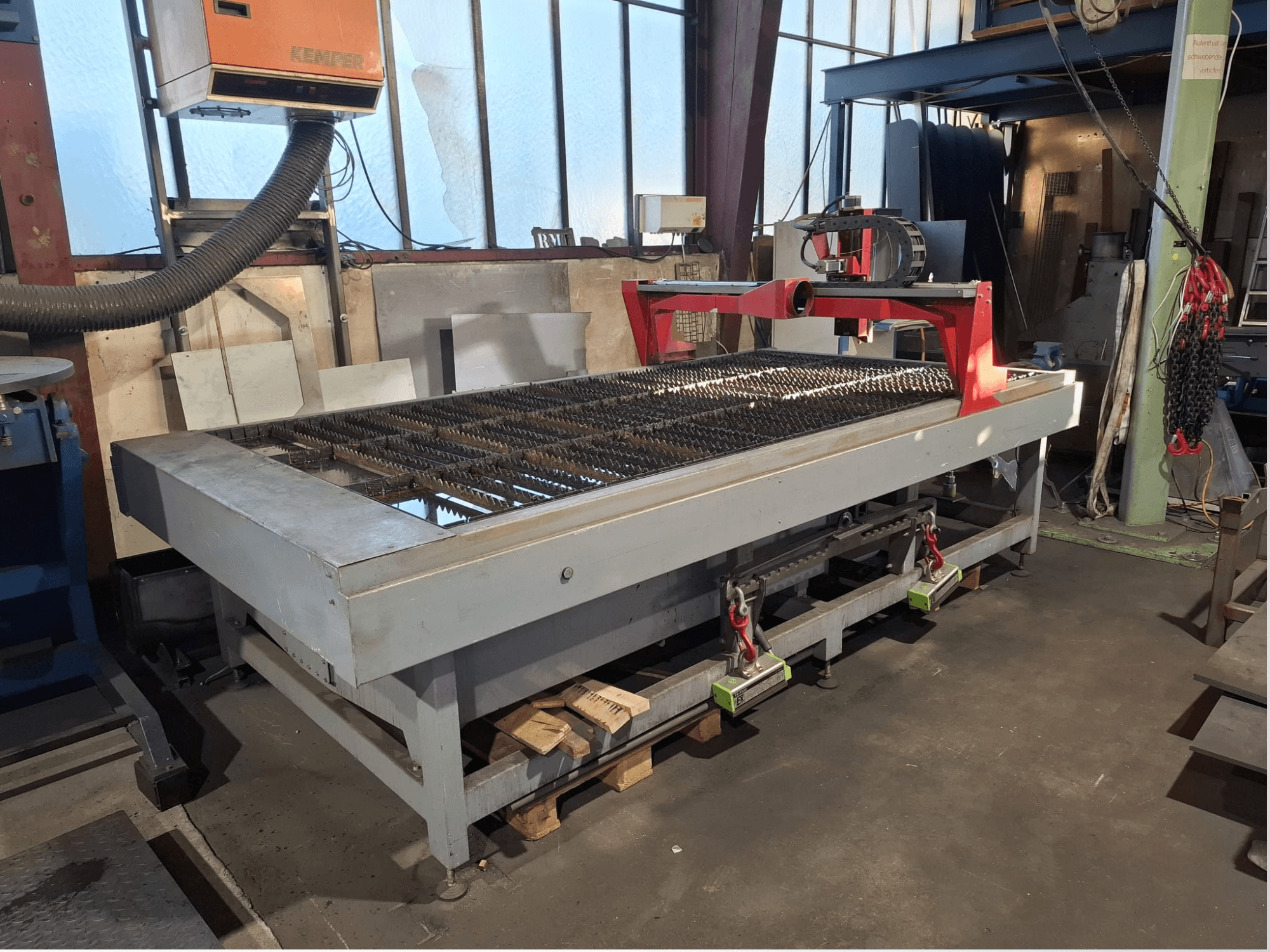

PLASMACUT - 3015TAT-CUT-OTH-2020-00001

• Zone de découpe : 3 020 × 1 520 mm

• Tension de fonctionnement : 230 V

• Phase : monophasé

• Consommation électrique : 300 VA

• Charge maximale de la table : 400 kg

• Épaisseur maximale de la tôle : 50 mm

• Système de guidage de l'axe X : guides ronds en acier trempé de précision avec rouleaux réglables

• Système de guidage de l'axe Y : rails profilés

• Entraînement de l'axe X : courroie de distribution renforcée (5M15)

• Entraînement de l'axe Y : courroie de distribution renforcée (2 × 8MR30)

• Entraînement du portique : entraînement bilatéral avec arbre d'accouplement rigide

• Vitesse de positionnement : 24 m/min

• Répétabilité : inférieure à 0,1 mm

• Logiciel de commande : CNC-Workbench Plasma

• Logiciel de CAO/FAO : CNC-Workbench Plasma

• Formats de fichiers pris en charge : DXF

• Source d'alimentation plasma : Hypertherm Powermax 105 Sync

• Tension de la source d'alimentation plasma : 400 V

• Courant de découpe maximal : 105 A

• Capacité de perçage : 22 mm

• Capacité de sectionnement maximale : 44 mm

• Cycle de service à pleine charge : 80 %

• Gaz de procédé : air, azote

• Raccordement manuel de la torche : en option

• Capacité du réservoir d'eau : environ 300 L

• Préparation du raccordement d'échappement : DN 150 mm

• Dégagement du portique : 300 mm

• Pointeur laser : oui

• Contrôle de la hauteur de la torche (THC) : contrôle automatique de la tension d'arc

• Configuration requise du système d'exploitation : Windows XP / 7 / 8.1 (PC non fourni)

Équipement supplémentaire

• Réservoir d'eau

• Panneau de commande Rittal

• PC avec logiciel de commande installé

• Commande manuelle

• Manuel d'utilisation

• Câble de connexion série

• Kit de consommables

• Source d'alimentation plasma Hypertherm Powermax 105 Sync

• Module d'imbrication automatique (licence pour un PC)

• Alignement laser

• Option de traçage

• Préparation du pont d’aspiration des fumées (DN 150 mm)

• Rallonge de hauteur du portique pour un dégagement de 300 mm
