- ➤ Presse PLACKE QPB-4 150/3100 d'occasion à vendre | gindumac.com

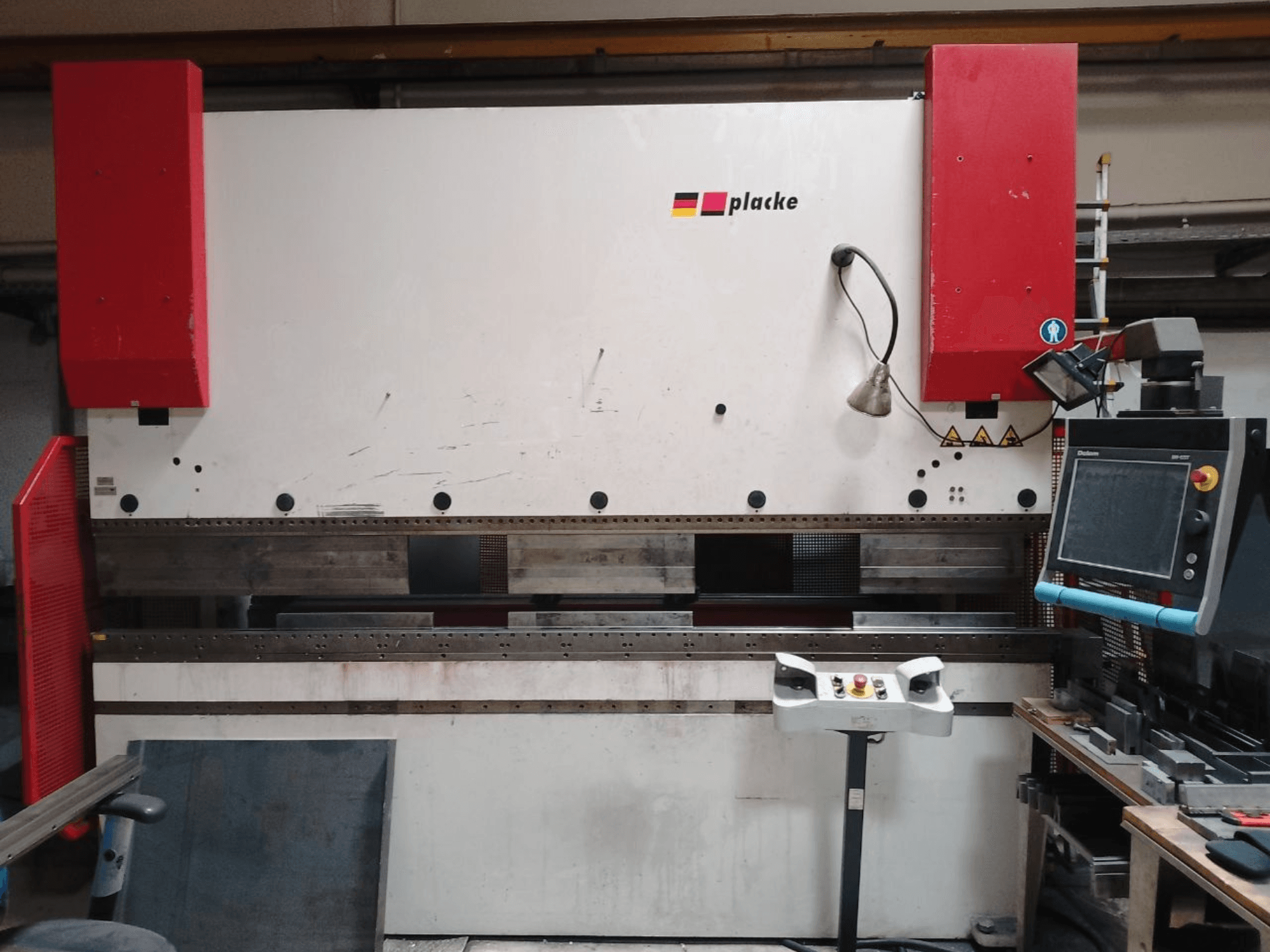

Cette presse plieuse à 4 axes PLACKE QPB-4 150/3100 a été fabriquée en 2001. Elle offre une force de pression de 1 500 kN et une longueur de pliage de 3 100 mm, ce qui la rend adaptée à diverses applications de pliage. La machine est équipée d'un système de bombage mécanique et est livrée avec un ensemble complet d'outils et d'accessoires. Si vous recherchez des capacités de pliage de haute qualité, pensez à la presse plieuse PLACKE QPB-4 150/3100 que nous proposons à la vente. Contactez-nous pour plus de détails.
Vue d'ensemble
- marque: PLACKE
- année: 2001
- MODÈLE: QPB-4 150/3100
- heures de production: 9584
- type d'application: Cintrage
- Emplacement: Allemagne
- type de machine: Presse plieuse
- marque de l'unité de contrôle: DELEM
Informations techniques - PLACKE QPB-4 150/3100
Unité de contrôle
- Marque de contrôle: DELEM
- Modèle de contrôle: DA-69T
Dimensions
- Hauteur de la machine: 2820 mm
- Longueur de la machine: 3400 mm
- Poids de la machine: 11000 kg
- Largeur de la machine: 1700 mm
Mouvement
- Nombre d’axes: 4
Spécification technique
- Longueur de pliage: 3100 mm
- Force de pressage: 1500 Kn
Informations supplémentaires
- Système de commande / Logiciel : Commande CNC Delem DA-69T (4 axes)
- Heures de fonctionnement : 9 584,1 heures
- Pression de service maximale : 300 bars
- Distance entre les montants : 2 600 mm
- Course du vérin : 215 mm
- Hauteur d'installation : 525 mm
- Profondeur de la gorge : 300 mm
- Hauteur de travail (sans table ni outils) : 900 mm
- Vitesse d'avance rapide : 150 mm/s
- Vitesse de travail : 0 - 9,8 mm/s
- Vitesse de retour : 100 mm/s
- Vitesse de sécurité : < 10 mm/s
- Temps d'arrêt : 0,15 s
- Distance de sécurité : 270 mm
- Temps de maintien du vérin : 0 - 9,9 s
- Puissance d'entraînement : 11 kW
- Puissance totale connectée : 15 kW
- Tension / Fréquence : 400 V / 50 Hz (3 PEN)
- Tension de commande : 24 V CC
- Intensité nominale : 30 A
- Protection par fusible : 35 A
- Capacité du réservoir hydraulique : 270 L
- Température maximale d'utilisation de l'huile : 80 °C
- Filtration de l'huile lors du remplissage : < 25 µm
- Niveau sonore : < 70 dB(A)
- Course de l'axe X : 600 mm (vitesse maximale : 400 mm/s, précision : +/- 0,02 mm, couple moteur : 1,9 Nm)
- Plage de déplacement de l'axe R : 200 mm (vitesse maximale : 200 mm/s, précision : ± 0,05 mm, couple moteur : 1,9 Nm)
- Plage de réglage des axes Z1-Z2-Z3-Z4 : 2 400 mm (réglage manuel)
- Système de bombage : système de bombage mécanique Wila (0,6 kW, commandé par CNC)
- Système de serrage d'outils : Wila Modufix
- Température ambiante de fonctionnement : de +5 °C à +40 °C
- Humidité de fonctionnement : de 30 % à 95 % (sans condensation)
- Accessoires et outillage fournis :
* Pédale de commande
* Documentation technique (1 jeu)
* Bras de support de tôle : 2 x 1 m, 2 x 0,5 m
* Poinçons (outils supérieurs) : 5 x 515 mm (28°, H200) ; 2 x 100 mm (28°, H200) ; 1 x 200 mm (28°, H200) ; 1 de chaque : 20 mm, 30 mm, 35 mm, 40 mm (28°, H200) ; 2 de 100 mm (28°, H200 avec encoche d'angle) ; 2 de 255 mm
* Matrices (outils inférieurs) : 5 × 515 mm (12 × 30°, R = 1, H55) ; 6x segmentées (12x30°, R=1, H55) [Largeur totale 3 m] ; 4x 515 mm ; 1x 475 mm ; 8x segmentées [largeur totale 3 m] ; 1x 515 mm (50x80°, R=5, H55) ; 1x non spécifiée ; 1x 200 mm (V=8, 30°, R=1, H55)
* Rallonges d'outils : 1 x 1 240 mm (H140, L410), 2 x 50 mm (H100), 4 x sur mesure (H100)
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
