- ➤ Autre SHEFFIELD Endeavor 9.15.7 | CMM d'occasion à vendre

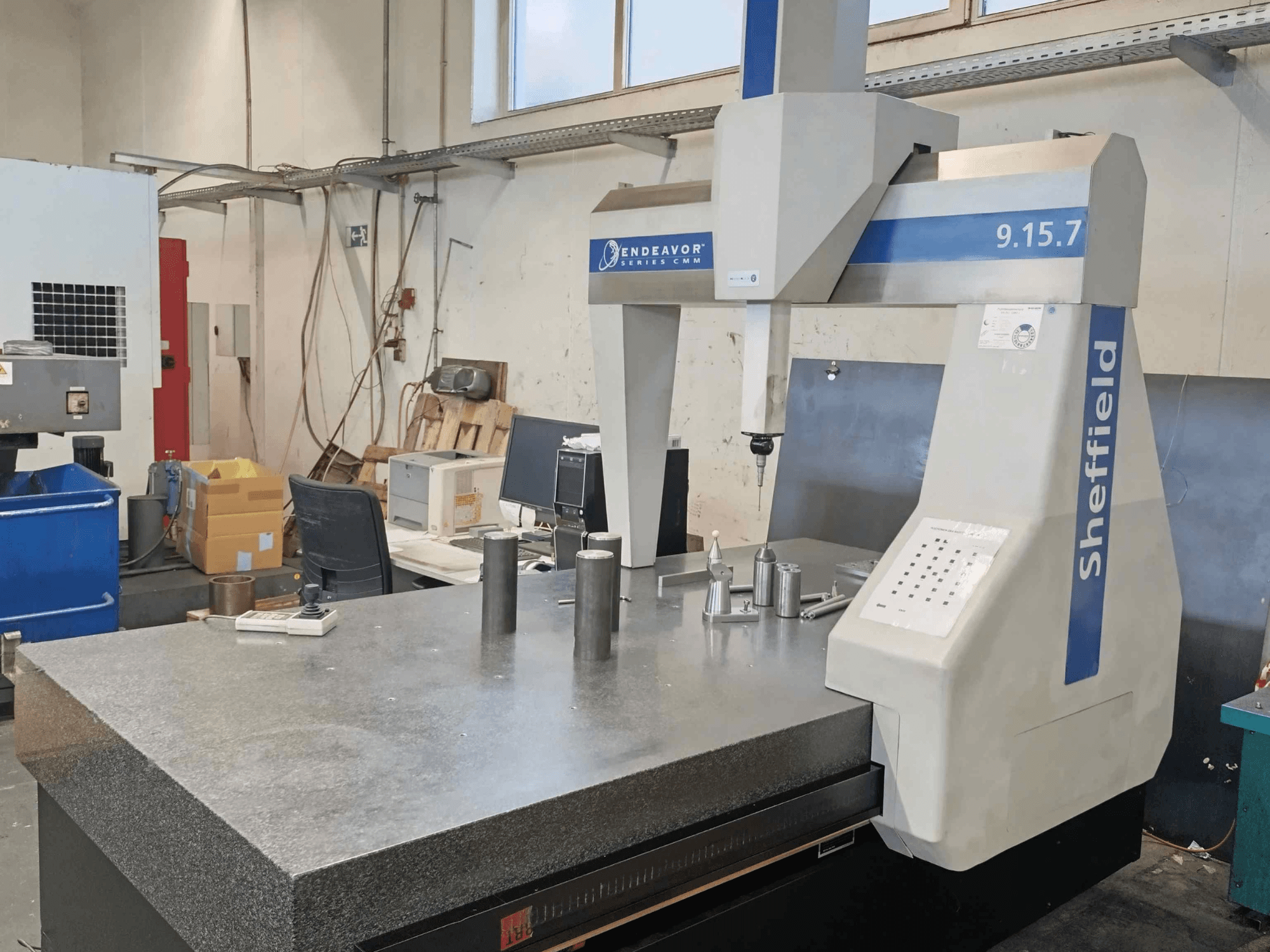

Cette autre SHEFFIELD Endeavor 9.15.7 à 3 axes a été fabriquée en 2003. Elle présente une course de 900 mm sur l'axe X, de 1500 mm sur l'axe Y et de 660 mm sur l'axe Z. La machine est équipée d'une table en granit et de moteurs linéaires sans balais sur les axes X et Y. Elle est également équipée d'une table en acier. La machine est équipée d'une table en granit et de moteurs linéaires sans balais sur les axes X et Y. Si vous cherchez à obtenir des capacités de mesure de haute qualité, pensez à l'autre machine MMT SHEFFIELD Endeavor 9.15.7 que nous avons à vendre. Contactez-nous pour plus d'informations.
Vue d'ensemble
- marque: Other
- année: 2003
- MODÈLE: SHEFFIELD Endeavor 9.15.7
- type d'application: Mesure
- Emplacement: Allemagne
- type de machine: Machine à Mesurer de Coordonnées (CMM)
Informations techniques - Other SHEFFIELD Endeavor 9.15.7
Dimensions
- Poids de la machine: 3050 kg
- Charge de table: 1250 kg
Mouvement
- Nombre d’axes: 3
- Course de l’axe X: 900 mm
- Course de l’axe Y: 1500 mm
- Course de l’axe Z: 660 mm
Informations supplémentaires
Marquage CE
Vitesse maximale en 3D : 39 m/min
Accélération maximale en 3D : 1,7 m/s²
Tension : 240 V
Norme de précision : DIN EN ISO 10360-2
Précision spécifiée Plage de température : 15°C - 25°C
Erreur volumétrique de mesure de la longueur (MPEE) : 2,8 + L/263 µm
Erreur volumétrique de sondage (MPEP) : 3,0 µm
Gradient de température horaire maximum : 2°C/h
Gradient de température journalier maximum : 5°C/24h
Gradient spatial maximal de température : 1°C/m
Variation admissible de la température ambiante : ±5°C
Table de granit
Inserts filetés : ISO M8 x 1,25
Axes à coussin d'air
Moteurs linéaires sans balais sur les axes X et Y
Échelles linéaires haute résolution Renishaw
Compensation des erreurs géométriques
Compensation automatique de la température volumétrique
Tête de mesure : Renishaw PH10MQ
Poids de la tête de mesure : 645 g
Plage d'indexation de l'axe A : 0° à 105° par incréments de 7,5
Plage d'indexation de l'axe B : ±180° par incréments de 7,5
Répétabilité du positionnement : 1 µm
Longueur d'extension maximale : 300 mm
Montage de la tête de sonde : Filetage M10
Filetage de connexion de la sonde : Filetage M8
Système de sonde : Renishaw TP20
Diamètre de la sphère de référence : 19 mm
Port parallèle
Vente SANS licence de logiciel
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
