- ➤ Aléseuse MSC Chemnitz BFT90/5 MSC d'occasion

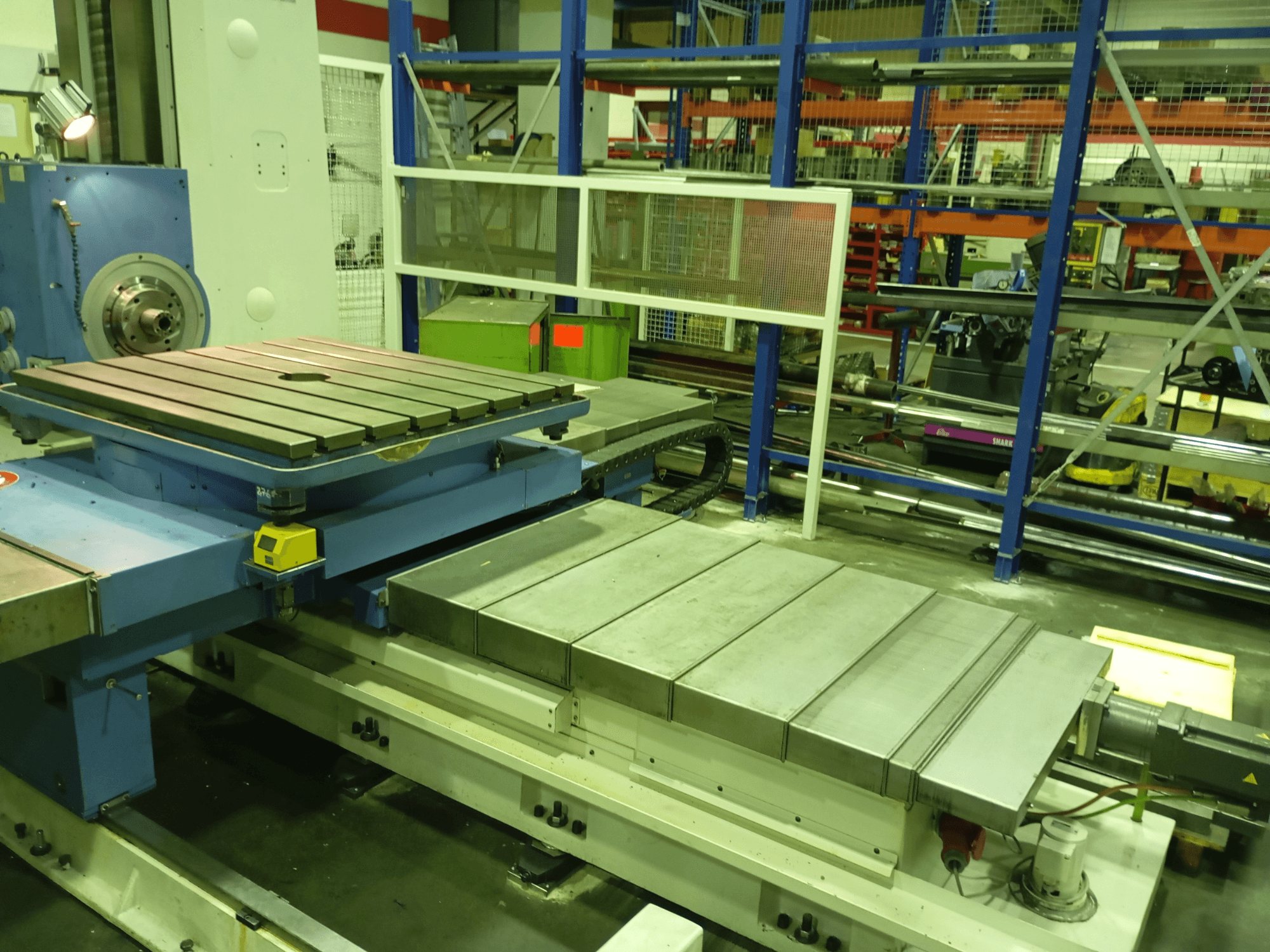

Cette aléseuse 5 axes MSC Chemnitz BFT90/5 a été fabriquée en 2009. Elle est dotée d'une table de 1000 x 1120 mm et d'une charge maximale de 2,5 t. La machine offre des vitesses d'avance impressionnantes de 4000 mm/min et une plage de vitesses de broche de 4 à 1600 tr/min. Si vous cherchez à obtenir des capacités d'alésage de haute qualité, pensez à la machine MSC Chemnitz BFT90/5 MSC que nous avons à vendre. Contactez-nous pour plus d'informations.
Vue d'ensemble
- marque: Other
- année: 2009
- MODÈLE: BFT 90/5 TNC 320
- heures de production: 3093
- type d'application: Autres machines-outils
- Emplacement: Allemagne
- type de machine: Aléseuse (Métal)
- marque de l'unité de contrôle: HEIDENHAIN
Informations techniques - Other BFT 90/5 TNC 320
Unité de contrôle
- Marque de contrôle: HEIDENHAIN
- Modèle de contrôle: TNC 320
Dimensions
- Hauteur de la machine: 3160 mm
- Longueur de la machine: 5800 mm
- Poids de la machine: 8900 kg
- Largeur de la machine: 3400 mm
- Charge de table: 2500 kg
Mouvement
- Nombre d’axes: 5
- Course de l’axe X: 1000 mm
- Course de l’axe Y: 1000 mm
- Course de l’axe Z: 1800 mm
Spécification technique
- Vitesse de broche: 1600 RPM
- Taille du cône: SK 40
Informations supplémentaires
Dimensions de la table : 1000 x 1120 mm
Axe B (rotation de la table) : 360°
Vitesse d'avance (X/Y/Z) : 4000 mm/min
Diamètre de la broche : 90 mm
Course de l'axe W : 710 mm
Dimensions de l'armoire de commande (L x L x H) : 2,0 x 0,75 x 2,0 m
Plage de température : 15-40 °C
Électricité : triphasée/50 Hz ; tension nominale de 380 V ; tension de commande de 24 V
Charge connectée : 40 kW
Courant nominal du fusible : 100 A
Consommation électrique typique : environ 7,5 kW
Durée de fonctionnement de la broche : 3069 h
Heures de mise sous tension : 10402 h
Révision générale : 2009
Informations générales Retrofit
La modernisation comprend :
Système de commande : TNC 320
Nouveaux entraînements sur tous les axes
Nouvelle table
Nouveau système de serrage
Nouvelles unités de support
Nouvelle unité de commande manuelle
Nouveau système de refroidissement
Nouvelle unité hydraulique
30 échelles de mesure (systèmes de mesure linéaire)
Fabricant de commandes : SK 40
Commande CNC : TNC 320
Rénovation électrique complète
Nouveau câblage sur l'ensemble de la machine
Intégration du système CNC (TNC 320)
Nouvelles entrées et sorties (I/O)
Nouveaux capteurs et systèmes de mesure
Mise à jour des circuits de commande et de sécurité
Système de commande CNC moderne
Précision accrue grâce aux nouveaux systèmes de mesure
Fiabilité accrue
Meilleures performances grâce à de nouveaux entraînements
Réduction des temps d'arrêt grâce à de nouvelles unités auxiliaires
Nouvelle documentation électrique
Schémas mis à jour
Comprend les systèmes d'alimentation électrique, de commande, d'interface machine, le tableau de commande et les entraînements.
La base de la machine reste la même :
Aléseuse de table MSC Chemnitz
Type de machine : BFT 90/5 MSC - 5 axes
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
