OMC - PPC/eIT-OTH-OMC-2015-00001

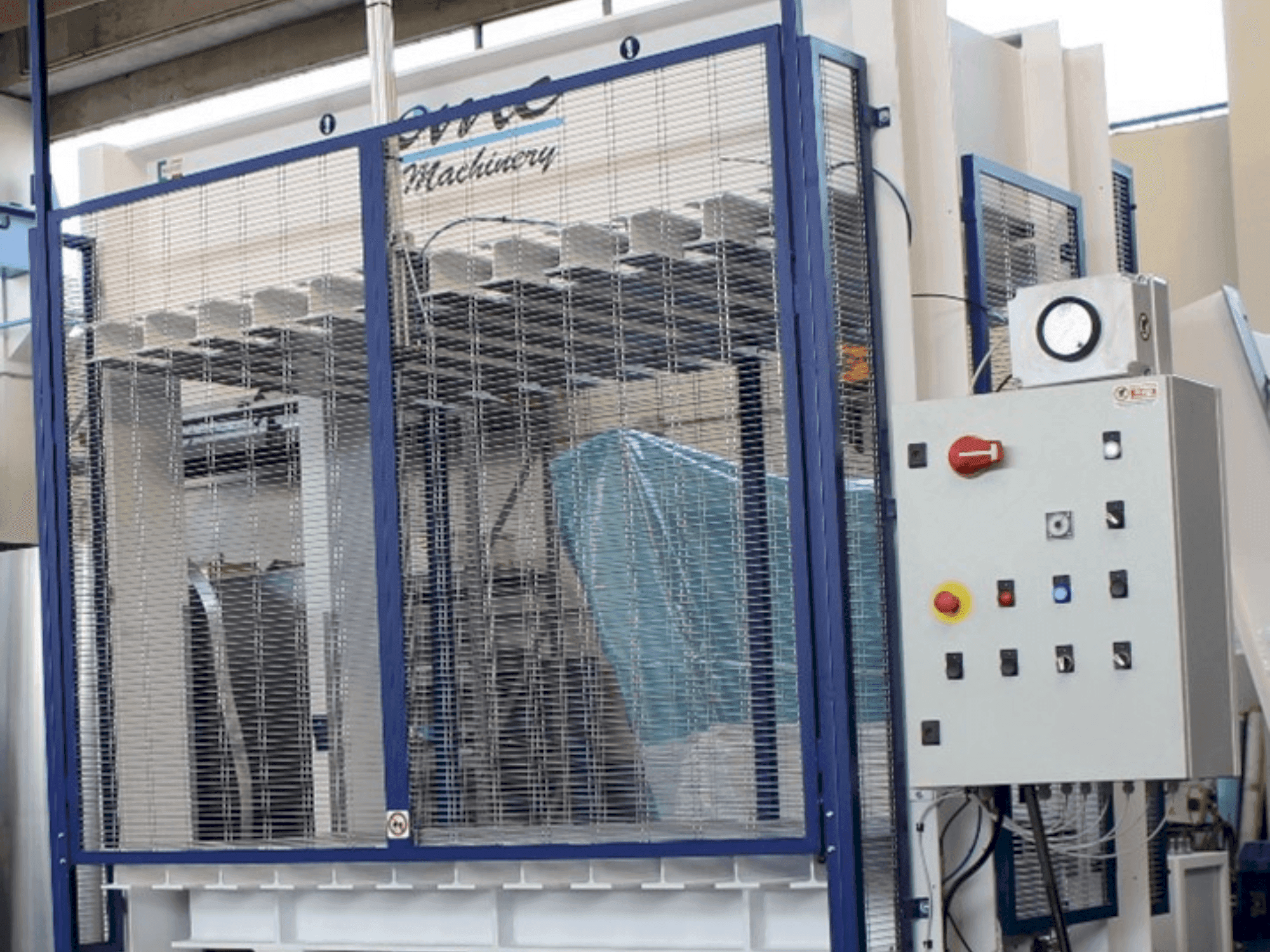

Presse plieuse modèle PPC/e 120 tonnes 2000 x 1400 mm Conçue pour la technologie haute fréquence CARACTÉRISTIQUES TECHNIQUES Dimensions des plateaux 2000 x 1400 mm Plateaux Conçus pour la technologie haute fréquence Supports pour moules Inclus pour 2 compartiments (moules non fournis) Cylindres de pression N° 6 cylindres Ø 85 mm Course 650 mm Ouverture 1200 mm Type de course Plaque motrice : inférieure (de bas en haut) Force totale 120 tonnes Pression spécifique 4,28 kg/cm² Tableau de commande Tableau standard ; tableau électrique avec double bouton-poussoir et manomètre réglable avec récupération de pression. Ouverture Automatique avec minuterie Alimentation électrique 400 V, 50 Hz, triphasé Dispositifs de sécurité - Bouton d’urgence - Commande bimanuelle - Protection manuelle de fermeture de type guillotine à l’avant - Filets de protection métalliques sur les côtés - Feuille d’aluminium reliée au générateur Normes Normes CE Structure de la presse La structure de la presse est constituée de poutres en S275JR assemblées et soudées entre elles. La structure des plateaux fixe et mobile est constituée de poutres en S275JR assemblées et soudées entre elles. La presse est équipée d’un système de guidage à crémaillère et pignon afin d’assurer un mouvement parfaitement parallèle lors de la fermeture/ouverture des plateaux. Système hydraulique • le système hydraulique se compose d’un groupe à double étage avec pompe immergée afin de réduire le bruit et de lubrifier les pièces rotatives. • pompe de fermeture/ouverture rapide (débit élevé - basse pression), pompe de pressage (débit faible - haute pression). • moteur électrique • le groupe hydraulique est équipé des vannes de commande et de sécurité suivantes, installées sur le réservoir : - vanne de pression maximale pour éviter une pression trop élevée dans le système hydraulique en cas de défaillance de la commande électrique ou électronique - vanne de maintien de pression (soupape de retenue) - soupape de décharge à basse pression (soupape de pré-décharge). Elle évite les chocs dangereux des vérins à l’intérieur du système - solénoïde de commande de décharge d’huile Panneau de commande et système électrique Le tableau de commande principal est équipé d’interrupteurs permettant de contrôler les paramètres de pressage : - manomètres de réglage de la pression de service avec système de récupération automatique de la pression - interrupteur général marche/arrêt - minuterie pour l’ouverture automatique, dotée de son propre interrupteur, permettant l’ouverture automatique ou manuelle du plateau après le cycle de travail. Système de protection - Protection à guillotine à fermeture manuelle à l’avant - Filets de protection métalliques sur les côtés - Feuille d’aluminium reliée au générateur
