OMC - PL 90sIT-PRE-OMC-2025-00001

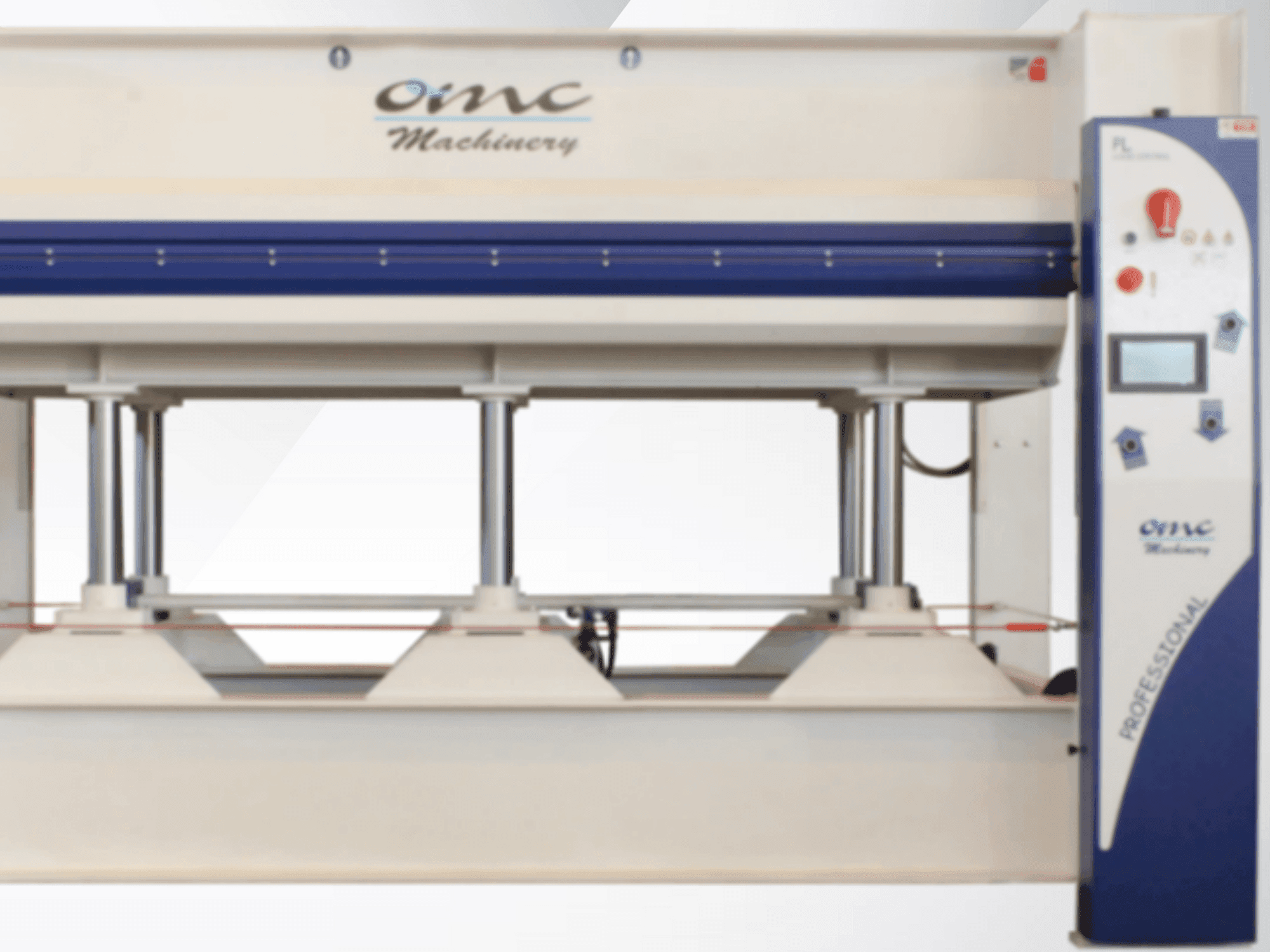

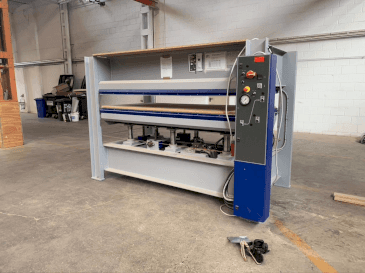

Presse à plateau chauffant Marque : OMC Modèle : PL 90s Machine neuve Caractéristiques techniques Dimensions du plateau : 3 000 x 1 300 mm Course : 400 mm Type de course : Course ascendante (de bas en haut) Type de plaques : plaques électroniques Elkom Force de pression : 90 tonnes sur 80 % de la surface Cylindres de pression : 6 x Ø 70 mm Pression spécifique : 2,05 kg/cm² sur 100 % de la surface, 2,56 kg/cm² sur 80 % de la surface Côté chargement et déchargement : 3 000 mm Système de chauffage : électronique 25,4 kW, température maximale de 120 °C Ouverture automatique avec minuterie Panneau de commande : de série Alimentation : 400 V, 50 Hz, triphasé Dispositifs de sécurité : Câble de sécurité faisant le tour complet de la presse Bouton d’urgence Commande à deux mains Conforme à la norme CE Structure de la presse La structure de la presse est en acier composite et soudé. La structure des plateaux fixe et mobile est également en acier composite et soudé. La presse est équipée d’un système de guidage à crémaillère et pignon afin de garantir un mouvement parfaitement parallèle lors de la fermeture et de l’ouverture des plateaux. Plaque chauffante Elkom Plaques électriques Elkom avec résistances électriques Les plaques se composent d’un panneau de particules sur lequel est montée une feuille d’aluminium comportant les résistances électriques. Température maximale de fonctionnement : 120 °C. Poussée maximale = 7 kg/cm² Système hydraulique - Le système hydraulique se compose d’un groupe à deux étages avec pompe submersible afin de réduire le bruit et de lubrifier les pièces rotatives. - Pompe pour la fermeture/ouverture rapide (débit élevé – basse pression : 35 l/min), pompe de presse (faible débit – haute pression : 1,6 l/min). - Moteur électrique de 2 HP - Le groupe hydraulique est équipé des vannes de commande et de sécurité suivantes, installées sur le réservoir : - Soupape de pression maximale : empêche une pression excessive dans le système hydraulique en cas de défaillance de la commande électrique ou électronique - Soupape de maintien de pression (clapet anti-retour) - Soupape de basse pression de vidange (soupape de pré-vidange). Elle empêche les chocs dangereux au sein du système. - Électrovanne de vidange d’huile Panneau de commande et système électrique Les paramètres de pressage peuvent être réglés sur le panneau de commande, qui est équipé des commutateurs/jauges suivants : - 2 régulateurs de température pour régler la température des plateaux - Manomètre pour la régulation de la pression avec système d'équilibrage automatique de la pression - Interrupteur général marche/arrêt - Deux boutons de sécurité manuels pour la fermeture de la presse - Minuterie pour l'ouverture automatique - Commutateur permettant de sélectionner l'ouverture manuelle ou automatique des plateaux après le cycle de travail. - Interrupteur marche/arrêt pour la résistance des plateaux supérieur et inférieur Systèmes de sécurité - Commande bimanuelle temporisée pour la fermeture de la presse - Corde de sécurité sur les quatre côtés de la presse - Verrouillage des plateaux pour l'entretien - Capots de protection pour les ensembles pignon et crémaillère - Autocollants de sécurité et panneaux d'avertissement - Manuel d'utilisation et d'entretien - La presse est conforme aux normes CE En option : Écran tactile - Automate programmable Écran tactile couleur de 7 pouces spécialement développé pour le réglage des paramètres suivants - températures - durée de pressage - réglage quotidien du système de chauffage - arrêt automatique du système de chauffage lorsque la température de consigne est atteinte et rétablissement automatique de la température - nouveau système de réglage automatique de la pression - Possibilité d’enregistrer l’historique des données/paramètres - Système de diagnostic Capteur de contrôle de la course parallèle des plaques Surface anodisée sur les 2 plaques Désactivation électrique de 2 vérins + capteurs pour le contrôle du parallélisme Film Mylar sur les panneaux
