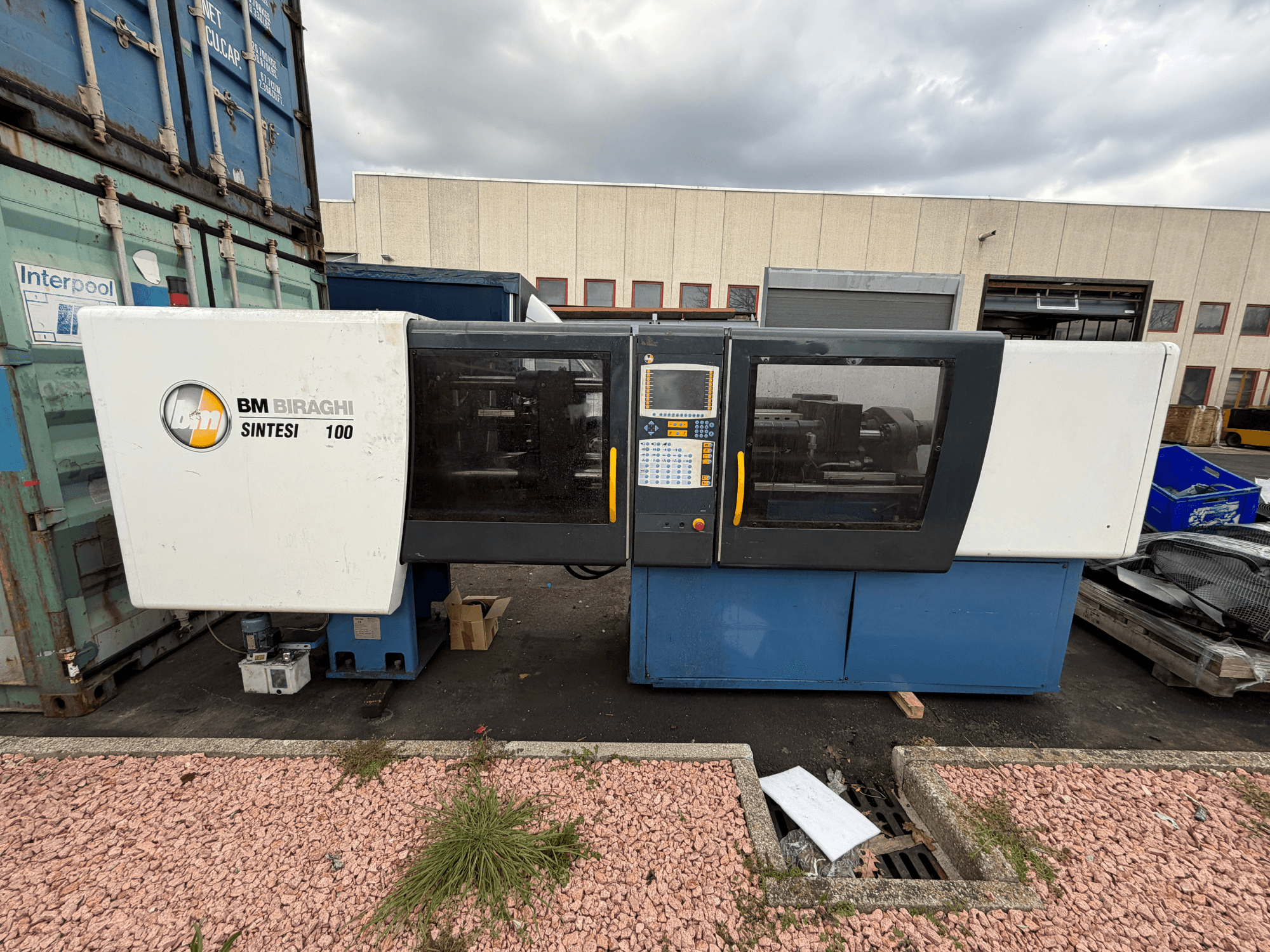

Negri Bossi - BM BIRAGHI SINTESI 100IT-INJ-NEG-2009-00001

Course d'ouverture : 370 mm

Dimensions du plateau : 610 × 550 mm

Distance entre les barres d'attache : 420 × 360 mm

Hauteur min/max du moule : 120 / 450 mm

Force d'éjection : 34 kN

Course de l'éjecteur : 120 mm

Surface maximale du moule (250 bar) : 400 cm²

Unité d'injection (options de vis)

• 32 mm : L/D 24 ; volume d'injection 169 cm³ ; poids de la grenaille (PS) 156 g ; taux d'injection 95 cm³/s ; pression d'injection 2352 bar ; capacité de plastification (PS) 18 g/s

• 37 mm : L/D 21 ; volume d'injection 219 cm³ ; poids de la grenaille (PS) 202 g ; taux d'injection 127 cm³/s ; pression d'injection 1759 bar ; capacité de plastification (PS) 20 g/s

• 45 mm : L/D 17 ; volume d'injection 324 cm³ ; poids de la grenaille (PS) 298 g ; taux d'injection 188 cm³/s ; pression d'injection 1189 bar ; capacité de plastification (PS) 22 g/s

Données générales d'injection

• Couple de la vis : 440 Nm

• Vitesse maximale de la vis : 440 tr/min

• Puissance de chauffage du tonneau : 7,5 kW

• Zones de chauffage : 3 + 1

• Force d'appui sur la buse : 49 kN

Électricité et hydraulique

• Puissance du moteur : 15 kW

• Puissance totale installée : 22,5 kW

• Capacité d'huile hydraulique : 150 L

Encombrement au sol : 5.4 m²
