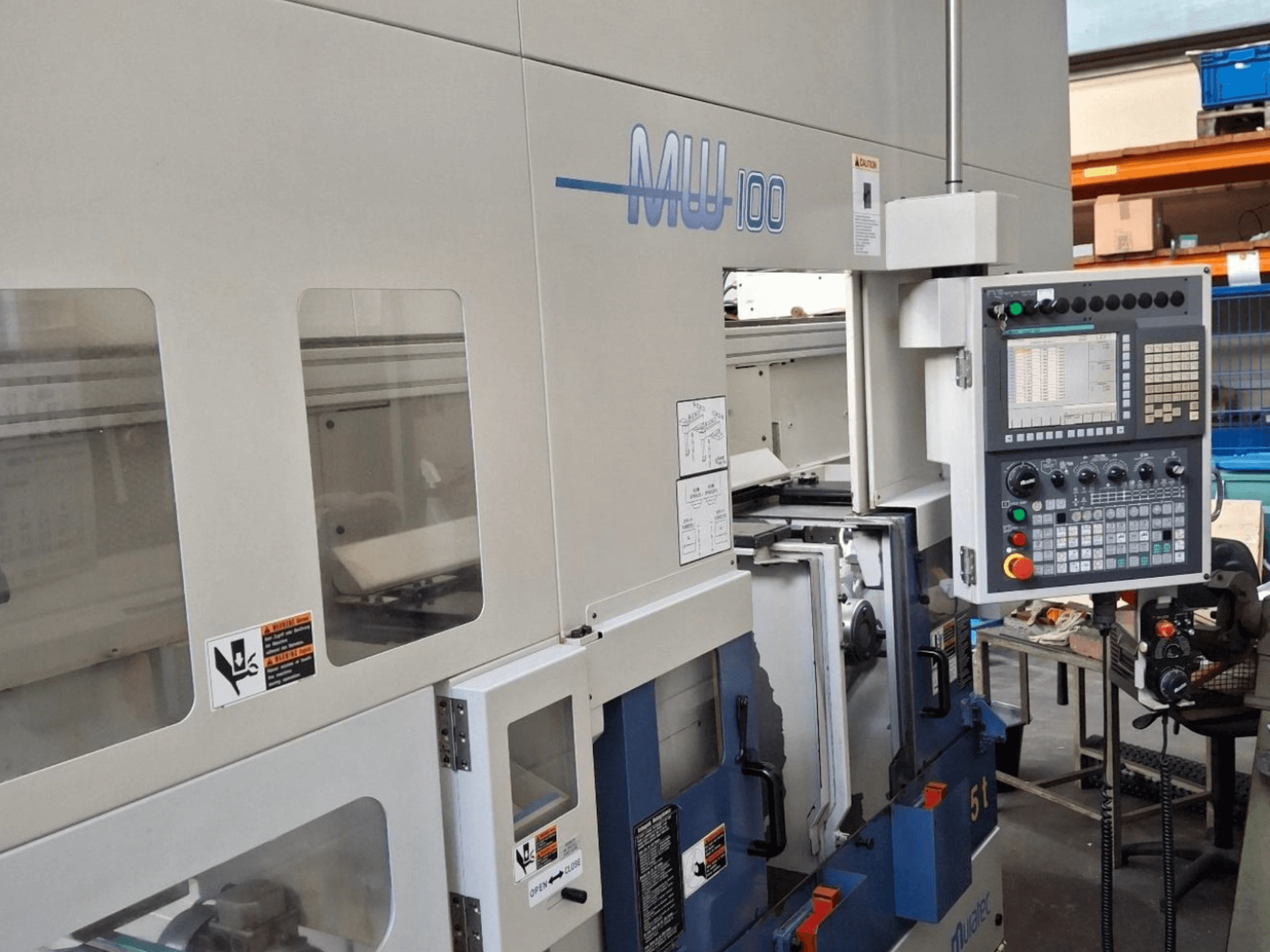

Muratec - MW 100 GTDE-TUR-MUR-2012-00001

• Modèle de contrôle : FANUC 31i-TA

• Distance entre les broches : 340 mm

• Diamètre de pivotement max. Diamètre de pivotement : 295 mm

• Diamètre de tournage max. Diamètre de tournage : 168 mm

• Longueur max. Longueur de tournage : 145 mm

• Nez de broche : JIS A2-5

• Diamètre max. Diamètre du mandrin : 165 mm (6")

• Diamètre intérieur du palier de la broche : 80 mm

• Axe X à déplacement rapide : 24 m/min

• Axe Z à déplacement rapide : 24 m/min

• Nombre de tourelles : 2

• Stations de tourelle : 8

• Taille de la queue de l'outil : 20 x 20 mm

• Diamètre max. Diamètre de perçage : 40 mm

• Temps d'indexation de la tourelle : 0,2 sec

• Diamètre max. Diamètre de la pièce : 80 mm

• Longueur max. Longueur de la pièce : 60 mm

• Diamètre de la course de la mâchoire : 12 mm

• Poids max. Poids de la pièce (par main) : 2,0 kg

• Temps de chargement standard : 4,5 secondes

• Temps d'usinage minimum : 16 secondes

• Course de l'axe X du chargeur : 1 420 + 1 420 mm

• Course de l'axe Y du chargeur : 435 mm

• Course de l'axe Z du chargeur : 135 mm

• Plage de pivotement manuel du chargeur (axe Alpha) : 180°

• Vitesse de rotation de la main du chargeur : 0,4 sec / 180°.

• Traversée rapide de l'axe X du chargeur : 150 m/min

• Axe Y du chargeur à déplacement rapide : 120 m/min

• Axe Z du chargeur à déplacement rapide : 55 m/min

• Capacité de palettes : 14

• Hauteur d'empilage max. Hauteur d'empilage : 450 mm

• Plage de diamètres des pièces à usiner : 30 - 160 mm

• Poids max. Poids de la pièce par palette : 40 kg

• Encombrement de la machine (avec accessoires) : 3 300 x 2 380 mm

• Charge connectée : 30 kVA

• Systèmes de chargement à portique : 2

• Goulottes pour pièces d'inspection : 2

• Mandrins hydrauliques : 2 x SMW Autoblok BHM 165, 6".

• Vérin hydraulique (gauche) : SMW SIN-S 100

• Vérin hydraulique (droit) : SMW VNK 70/37

• Contrôle de la présence de la pièce à l'aide de l'air comprimé : Oui

• Contrôle du serrage de la pièce : Les deux côtés

• Positions d'orientation de la broche : 4 (des deux côtés)

• Arrosage par le mandrin : des deux côtés

• Capacité de la pompe d'arrosage automatique : 200 l

• Tourelles à 8 stations : 2

• Tour de signalisation lumineuse : Oui

• Préparation pour l'extraction des brouillards d'huile : Oui

• Arrêt automatique de la machine : Oui

• Lubrification centrale automatique : Oui

• Interface RS232C : Oui

• Transformateur externe : Oui

En option :

• Chargeur à portique Type : Chargeur à portique 3 axes

• Convoyeur de copeaux
